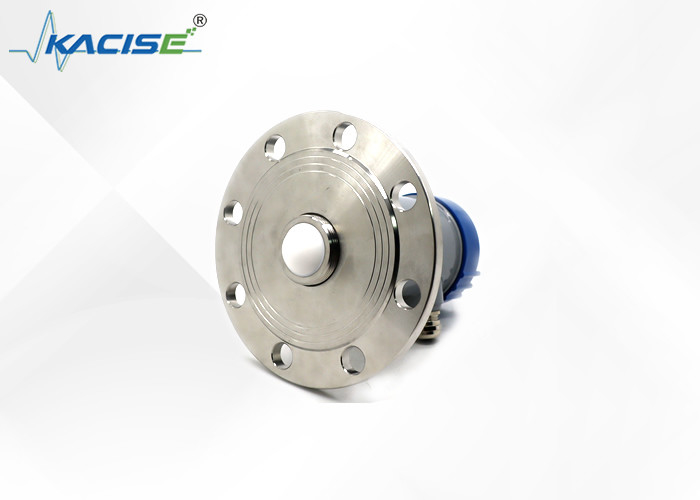

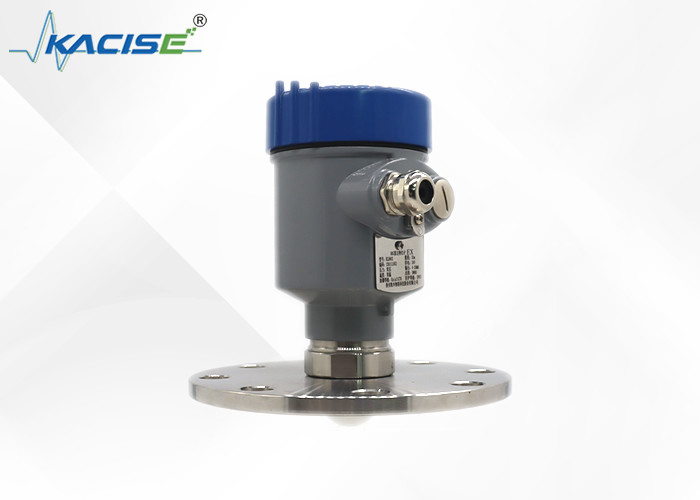

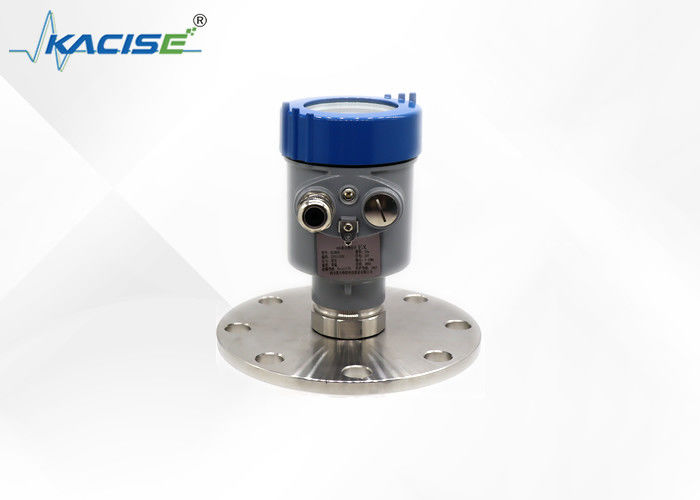

80G radar Vlakke Maat voor lichtjes Corrosieve Vloeibare KLD802
Inleiding
KLD800 keurt de vlakke maat van de reeks80g radar frequentie gemoduleerde ononderbroken golf (FMCW) technologie goed. De antenne zendt een signaal met hoge frekwentie van de FMradar, en de frequentie lineair uit van de verhogingen van het radarsignaal. Het overgebrachte radarsignaal wordt ontvangen door dezelfde antenne na wordt nagedacht door het gemeten middel. Tegelijkertijd, is het frequentieverschil tussen de overgebrachte signaalfrequentie en de ontvangen signaalfrequentie evenredig aan de gemeten afstand. Het verzamelde signaal van het frequentieverschil wordt onderworpen aan de snelle transformatie van Fourier (FFT) om het spectrum van de weerspiegelde echo te verkrijgen, en de afstand aan het te meten doel wordt berekend gebaseerd op dit.
Eigenschap
⚫ De radar van de millimetergolf, de metingsnauwkeurigheid kan tot ±2mm bereiken, en de minimummetings blinde streek is 0.05m.
⚫ De kleinere antennegrootte stelt de meting van meer arbeidsvoorwaarden tevreden.
⚫ Een verscheidenheid van lensantennes, kleinere lanceringshoeken, concentreerden energie, meer sterkere echosignalen, en hogere betrouwbaarheid dan andere radarproducten in dezelfde industriële en mijnbouwomstandigheden.
⚫ Het heeft sterkere penetratie en kan normaal in het geval van adhesie en condensatie worden gebruikt.
⚫ De dynamische signaalwaaier is groter, en de meting van lage diëlektrische constantemedia is stabieler.
⚫ Veelvoudige metingswijzen, radarreactie in snelle metingswijze
|
KLD802
|
Middel: niet corrosieve vloeibare, lichtjes corrosieve vloeistof
Het meten van waaier: 0.1m~10/20/30/60/100m
Procesverbinding: flens ≥ DN80
Procestemperatuur: -40~110℃
Procesdruk: -0.1~1.6MPa
Antennegrootte: 32mm lensantenne
Antennemateriaal: PTFE
Nauwkeurigheid: ±1mm (waaier onder 35m)
±5mm (waaier tussen 35m en 100m)
Beschermingsklasse: IP67
Centrumfrequentie: 80GHz
Lanceringshoek: 3°
Voeding: two-wire /DC24V
four-wire /DC12 ~24V
four-wire /AC220V
Het insluiten: aluminium/roestvrij staal
Signaaloutput: two-wire /4...20mA/HART-protocol
four-wire/4… 20mA/RS485 Modbus
|
Installatie
1.Flange installatie
Wanneer het gebruiken van flensinstallatie, zouden de minimumafstand tussen het instrument en de tankmuur 200mm moeten zijn.
①gegevensvliegtuig
②schipcentrum of as van symmetrie
2.Hoisting installatie
Installatievereisten
Wanneer het installeren van het instrument, vermijd installerend het boven de materiële inham, en probeer om diverse voorwerpen te vermijden die het signaal, zoals het bewegen van peddels, enz. beïnvloeden.
Onder uiterst complexe arbeidsvoorwaarden, kan het instrument normaal werken als er geen die hindernis op het gebied met een straal van 20cm op het installatiepunt is wordt gericht.
Het diagram van de installatieverbinding:
De maximum maximum hoogte H van de installatiespoel hangt van de diameter D van de installatiespoel en de grootte van de hoek van de productlancering af.
De te lange installatieverbinding zal de radarprestaties beïnvloeden.
Afmetingen
Omhulselafmeting
Eenheid in mm:
Productie:
Co. van de Opto-elektronicatechnologie van Xi'ankacise, Ltd beschouwt zich als een een oplossingsleverancier en fabrikant. Wij bieden maximale flexibiliteit en een kosten-geoptimaliseerde aanbieding voor onze OEM klanten aan.
Wat wij konden verstrekken:
De waaier omvat aangepaste shell versie/kleur, draadtype (Draad g-Thread/NPT), Aangepaste Software, drukken, handboek en catalogus. Als u in het installeren aan uw kant geinteresseerd bent, is de Radarmodule zonder twijfel beschikbaar.
