Plaats van herkomst: | China |
Merknaam: | KACISE |
Certificering: | CE,ISO9001 |
Modelnummer: | KLD804 |
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | 230-830 |
Verpakking Details: | Kartondoos |
Levertijd: | 5 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Levering vermogen: | 10000PCS/month |
Middel: | vast lichaam, opslagcontainer, procescontainer, sterke stoftoepassing | Het meten van waaier: | 0.3m~10/20/30/60/100m |
---|---|---|---|
Procesverbinding: | flens ≥ DN100 | Procestemperatuur: | -40~110℃ |
Procesdruk: | -0.1~0.3MPa | Antennegrootte: | 76mm lensantenne (facultatieve zuivering) |
Antennemateriaal: | PTFE | Nauwkeurigheid: | ±5mm |
Beschermingsklasse: | IP67 | Centrumfrequentie: | 80GHz |
Lanceringshoek: | 3° | Voeding: | two-wire /DC24V four-wire /DC12 ~24V four-wire /AC220V |
Omhulsel: | aluminium/plastiek/roestvrij staal | Signaaloutput: | two-wire /4...20mA/HART-protocol four-wire 4… 20mA/RS485 Modbus |
Hoog licht: | 76mm de Radar Vlakke Maat van de Lensantenne,80G de Maat van de radartank,De stevige Sterke Vlakke Maat van de Stofradar |

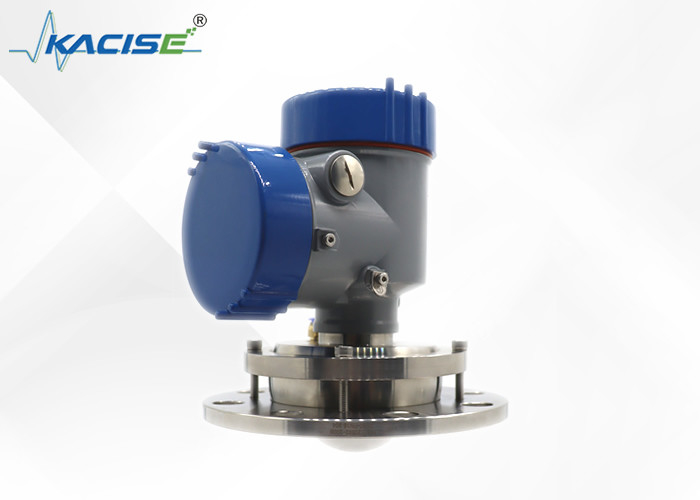

Van de de Radar Vlakke Maat van KLD806 80G stevige sterke het stoftoepassing 76mm lensantenne
Het meten van principe
De lopende tijd van de LKD800-vlakke maat van de reeksradar kan in een niveausignaal door elektronische componenten worden omgezet. Een speciale methode van de tijduitbreiding kan stabiele en nauwkeurige meting in een zeer korte tijd verzekeren. Het wordt overgebracht en door een antennesysteem door uiterst korte microgolfimpulsen met zeer lage energie over te brengen ontvangen. LKD800 kan de vlakke maat van de reeksradar de echo van het materiële niveau nauwkeurig analyseren zelfs als de arbeidsvoorwaarden ingewikkeld zijn en er valse echo's zijn.
ga binnen
De antenne ontvangt de weerspiegelde microgolfimpuls en brengt het aan de elektronische kring over, en de microprocessor verwerkt het signaal die de echo te identificeren door de micro- impuls op de oppervlakte van het materiaal wordt geproduceerd. De correcte identificatie van het echosignaal wordt voltooid door intelligente software, en de nauwkeurigheid kan millimeterniveau bereiken. De afstand D van de materiële oppervlakte is evenredig aan de tijdreis T van de impuls:
D=C×T/2
waar C de snelheid van licht is
Aangezien de afstand E van de lege tank gekend is, is het niveau L:
L=E-D
output
Het wordt geplaatst door de lege tankhoogte E (= op het absolute nulpunt), de volledige tankhoogte F (= hoogtepunt - schaal) en sommige toepassingsparameters in te voeren, en de toepassingsparameters zullen automatisch het instrument aan het metingsmilieu aanpassen. Het beantwoorden aan output 4-20mA.
Toepassingsmiddel:
LKD800 is de vlakke maat van de reeksradar geschikt voor niet-contactcontinumeting van het niveau van vloeistof, dunne modder en korrelig materiaal. Het is geschikt voor gelegenheden met grote temperatuur en drukveranderingen en de aanwezigheid van inert gas en vervluchtiging.
Het keurt de meetmethode van microgolfimpuls goed, en kan normaal in de industriële waaier van de frequentieband werken. De straalenergie is laag, en het kan in diverse metaal en non-metal containers of pijpen, zonder kwaad aan het menselijke lichaam en het milieu worden geïnstalleerd.
Eigenschap
⚫ De radar van de millimetergolf, de metingsnauwkeurigheid kan tot ±2mm bereiken, en
de minimummetings blinde streek is 0.05m.
⚫ De kleinere antennegrootte stelt de meting van meer arbeidsvoorwaarden tevreden.
⚫ Een verscheidenheid van lensantennes, kleinere lanceringshoeken, concentreerden meer sterkere energie,
echosignalen, en hogere betrouwbaarheid dan andere radarproducten onder het industriële zelfde
en mijnbouwvoorwaarden.
⚫ Het heeft sterkere penetratie en kan normaal in het geval van adhesie worden gebruikt en
condensatie.
⚫ De dynamische signaalwaaier is groter, en de meting van lage diëlektrische constante
de media zijn stabieler.
⚫ Veelvoudige metingswijzen, radarreactie in snelle metingswijze
Technische Beschrijving en ModelSelections
Model | KLD806 |
Middel | vast lichaam, opslagcontainer, procescontainer, sterke stoftoepassing |
Het meten van waaier | 0.3m~10/20/30/60/100m |
Procesverbinding | flens ≥ DN100 |
Procestemperatuur |
-40~110℃ |
Procesdruk | -0.1~0.3MPa |
Antennegrootte | 76mm lensantenne |
Antennemateriaal | PTFE |
Nauwkeurigheid | ±5mm |
Beschermingsklasse | IP67 |
Centrumfrequentie | 80GHz |
Lanceringshoek | 3° |
Voeding | Two-wire /DC24V/four-wire /DC12 ~24V /four-wire /AC220V |
Omhulsel |
aluminium/plastiek/roestvrij staal |
Signaaloutput | two-wire /4...20mA/HART-protocol four-wire/4… 20mA/RS485 Modbus |
