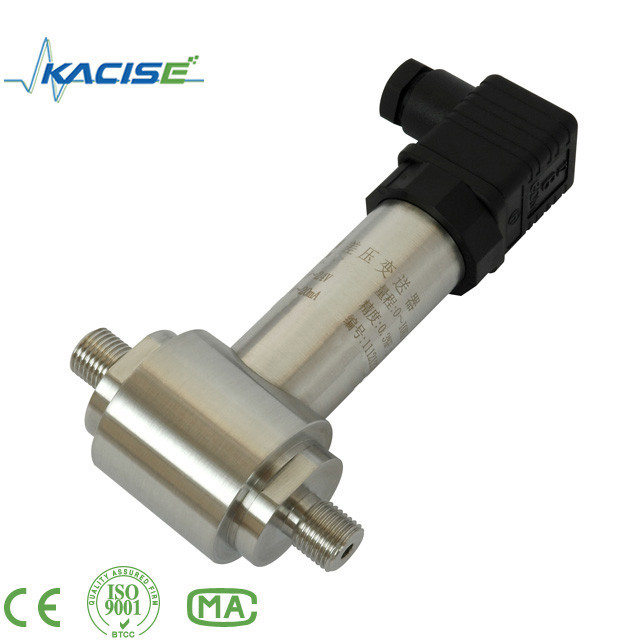

differentiële drukomvormer

Specificaties.

Waarde

Drukbereik

0~±5 kPa......±5000 kPa

Beperking van de belasting

1.5 maal de nominale waarde

pijpleiding Isostatisch persen

3, 5, 10 maal de nominale waarde van 20 MPa

Precisiteit

±0,25% F.S, ±0,5% F.S.

Stabiliteit

Typische waarde 0,1% F.S., maximale waarde: 0,2% F.S.

Werktemperatuur

-40°C~ 85°C

Compensatietemperatuur

- 10°C~ 70°C

Gemiddelde verenigbaarheid

Alle caustic medium compatibel met 1Cr18Ni9Ti & 316L

Elektrische eigenschappen

twee-draad systeem

Drie-draad systeem

Uitgangssignaal

4 tot en met 20 mA

0/1 tot en met 5 V

0 tot en met 10 V

Stroomvoorziening

10 ~ 30 Vdc

8~36Vdc/ac

11 ~ 30 Vdc/ac

Verzetsweerstand

(U-10)/0.02 (Ω)

>100 duizend.Ω

Min. isolatie tussen geval en beëindiging

>100 miljoenΩ@50V

Elektrische kracht

500V@60 seconde

trillingen/impact

10 g/5~2000Hz, assen X/Y/Z20g sinus 11ms

Zeehondenklasse

Waterdichte kabel, beschermingsgraad IP68; DIN43650, IP65

Reactietijd

10 ms

Drukhoudend

2x10⁶drukcirkel @25°C

EMI/EMC

EMI:Voor de toepassing van de voorschriften van EN 50081-1/-2;EMC:EN50082-2

bliksembescherming

Luchtgeleidingsvermogen 8000V, buitenste behuizing, kabelgeleidingsvermogen 4000V

Elektrische aansluiting

2 draden

3 draad

4 draden

Kabel

Hirsman

Verbinding

Kracht

Kracht

Vermogen +

Rood

1

1

Output

Output

Output+

Blauw

2

2

Krachtgrond

Kracht.

Zwart

3

3

Uitvoer-

Groen

Beschermd

Beschermd

Beschermd

Geel

4
