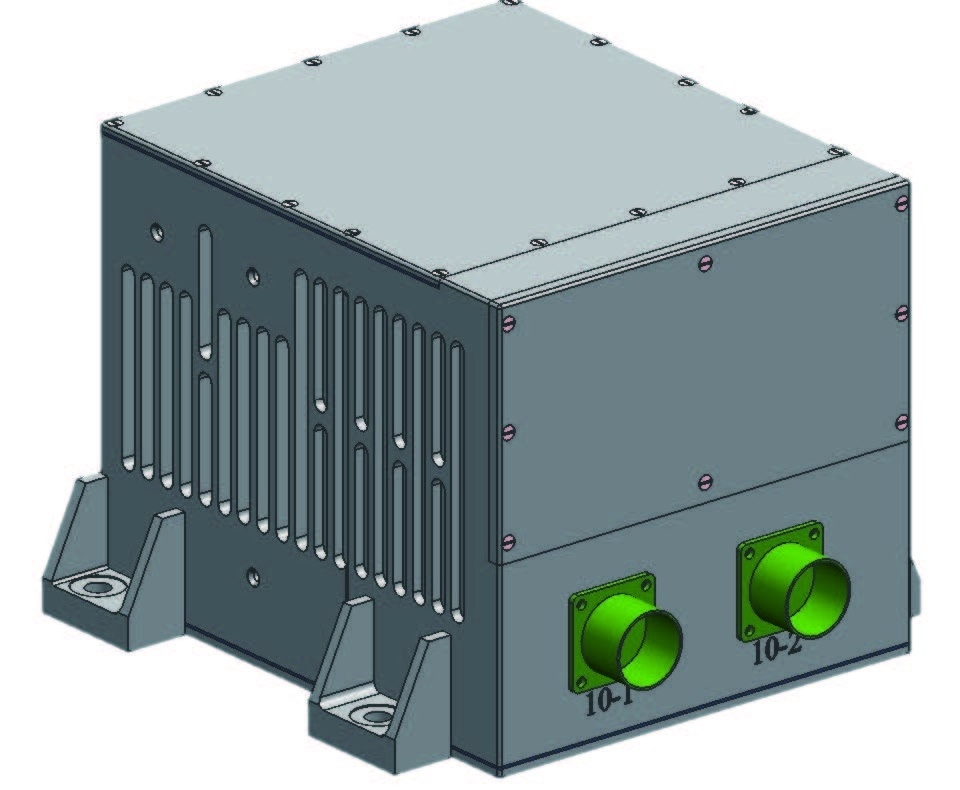

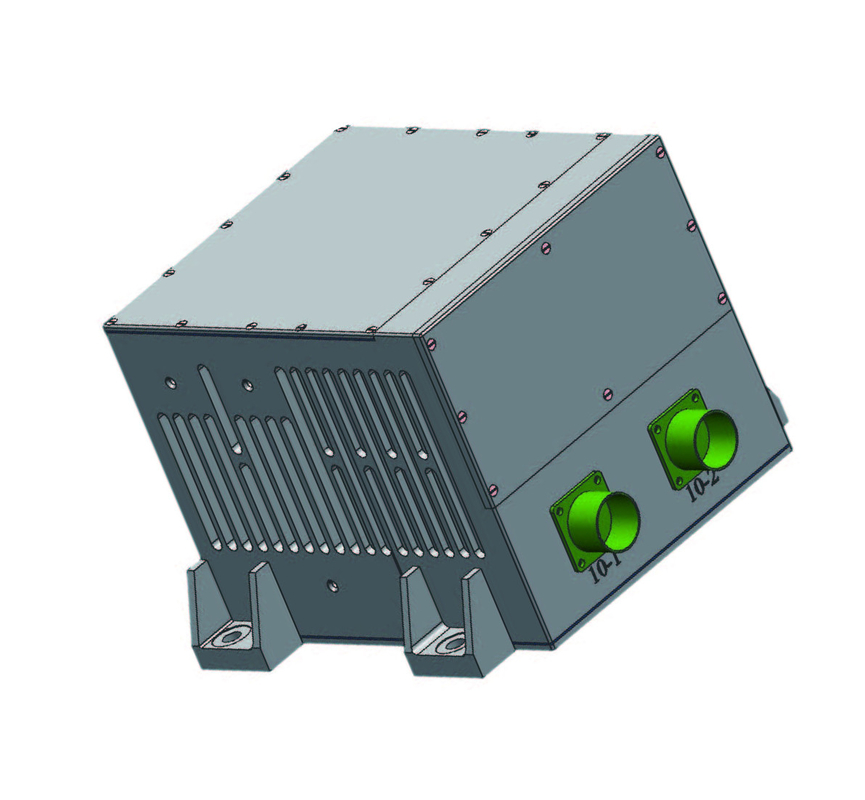

KsINS- 70 glasvezel strapdown traagheidsnavigatiesysteem
productbeschrijving:
De KSI.NS- 70 glasvezel gyro strapdown navigatiesysteem is gebaseerd op een universele glasvezel inertiële navigatie platform.Het platform heeft een universeel ontwerpconcept en is gemakkelijk aanpasbaar aan de behoeften van de gebruikerHet heeft de voordelen van een korte ontwikkelingscyclus, een hoge volwassenheid en een goede betrouwbaarheid. De ondersteunende gyroscopen, versnellingsmeters, circuits en andere componenten zijn allemaal gemaakt van onze bestaande producten, die volwassen en betrouwbaar zijn.
Kenmerken:
● Gebruik van een huishoudelijke glasvezel gyroscoop en een flexibele kwartsversnellingsmeter
● De biasstabiliteit van een glasvezel-gyroscoop van type 70 is beter dan 0,05°/h (1σ)
● De stabiliteit van de versnellingsmeter is beter dan 50 μg (1 σ)
● Compatibel met statische en dynamische basis-uitlijningsmethoden, zelf-uitlijning en overdrachtsuitlijning kunnen worden geselecteerd volgens de behoeften van de gebruiker
● Kan navigatie integreren met externe informatie zoals satellietnavigatieinstrument, snelheidsmeter, kilometerteller, hoogtemeter, enz., met een sterke schaalbaarheid
Toepassingsgebieden en toepassingswijzen:
Landgebruik, navigatie, drones, en kan ook worden uitgebreid naar andere toepassingen.
Systemprestaties:
| |
Auto-navigatie |
scheepsvaart |
Navigatie met drones |
Lokale datum van het schip |
|
Plaats (CEP)
|
≤ 0,1%D,
Ondersteuning van de afstandsmeter
≤ 0,1 m,
Differentiële satellietassistentie
|
≤ 1 nm/3 uur,
Trippemeter-assistent
≤ 0,1 m,
Differentiële satellietassistentie
|
≤ 3nmile/h
|
≤ 1 m (relatief)
|
| Versnelling ((1σ) |
≤ 0,3 m/s |
≤ 1,0 m/s |
≤ 1,0 m/s |
≤ 0,2 m/s (relatief) |
| Rubriek 1σ |
≤ 2,0 mil |
≤ 1mil (relatief) |
| Houding (1σ) |
≤ 0,02° |
≤ 0,01° (relatief) |
| Uitlijningstijd |
Vijf minuten. |
15-20 minuten. |
Vijf minuten. |
Vijf minuten. |
Systeemkenmerken
| Energieverbruik |
≤ 20 W |
| grootte |
190 mm (L) × 150 mm (W) × 140 mm (H) |
| gewicht |
3 tot en met 4 kg |
| Inlaatspanning |
18V ∼32V |
| Werktemperatuur |
-40°C tot +65°C |
| Mechanische omgeving |
impact |
Halve sinusgolf 30 g, 11 ms |
| trillingen |
GJB150.16A-2009.C.3 |
|
Interface-informatie
|
RS-232/RS-422×2
ingebouwde satellietontvanger
Interface van de afstandsmeter; interface van de hoogtemeter; interface van de snelheidsmeter
|
De prestaties van het apparaat:
| Gyroscoop |
Accelerometer |
| Biasstabiliteit |
≤ 0,03°/h,1σ |
Offsetherhaalbaarheid |
≤ 50 μg, 1 σ |
| Offsetherhaalbaarheid |
≤ 0,03°/h,1σ |
Biasstabiliteit |
≤ 100μg, 1σ |
| schaalfactor |
≤ 30 ppm, 1σ |
Herhaalbaarheid van de schaalfactor |
≤ 50 ppm, 1σ |
| willekeurige wandeling |
≤ 0,002° /, 1σ |
Stabiliteit van de schaalfactor |
≤ 50 ppm, 1σ |
