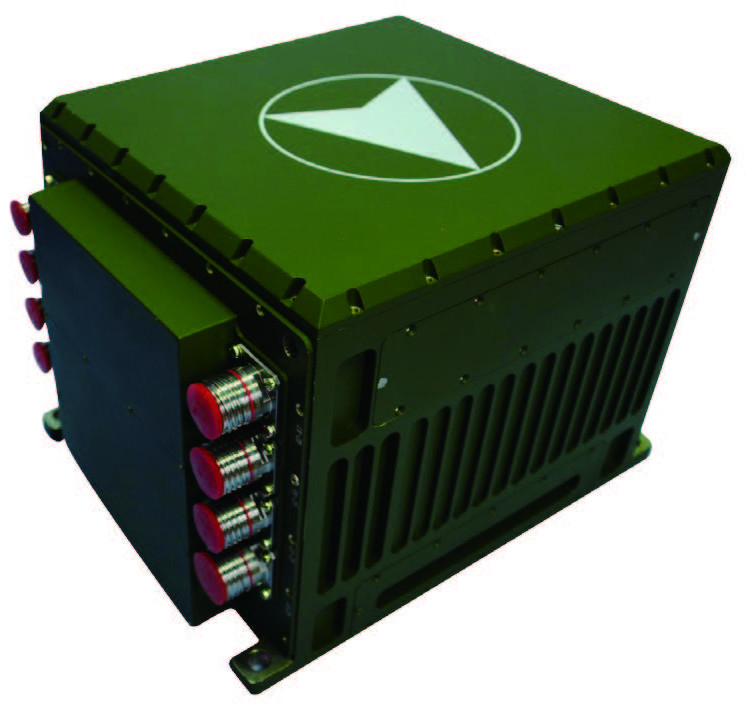

KsINS-90L type laser strapdown inertiële navigatiesysteem
productbeschrijving:
De KSI.NS-90L-type traagheidsnavigatiesysteem is een standaard hoge-precisie laser strapdown traagheidsnavigatiesysteem.Het kan voldoen aan de behoeften van lange termijn autonome navigatie in complexe omgevingen en is geschikt voor verschillende korte termijn navigatieDe nauwkeurigheid van de koersuitlijning is beter dan ≤ 0,3 mil (1σ) en de nauwkeurigheid van de zuivere traagheidsnavigatie is beter dan 0,5 nmile/h (CEP).Het systeem kan satellieten integreren., radio, barometrische hoogtemeter, Doppler, kilometerteller en andere informatie om een zeer nauwkeurige geïntegreerde navigatie te bereiken.
Kenmerken:
● 15 kg lichtgewicht, hoogprecisie laserbanden, 40% goedkoper dan traditionele producten
● Met behulp van een huishoudelijke hoge-precisie ruimtelijke drie-assige laser gyroscoop en een flexibele kwartsversnellingsmeter
● Ruimte drie-assige laser gyroscoop bias stabiliteit is beter dan 0,001°/h (1σ)
● De stabiliteit van de versnellingsmeter is beter dan 30 μg (1 σ)
●Static en dynamic basis alignment bereiken, en kan zelf-alignment, on-the-fly alignment of transfer alignment kiezen volgens de behoeften van de gebruiker
●Het kan worden geïntegreerd met verschillende informatie zoals satellieten, kilometertellers, hoogtemeters, sterrensensoren, enz. voor gecombineerde navigatie, en de interface heeft een sterke schaalbaarheid
Toepassingsgebieden en toepassingswijzen:
Landgebruik, navigatie, drones, en kan ook worden uitgebreid naar andere toepassingen.
Systemprestaties:
| |
Auto-navigatie |
scheepsvaart |
Navigatie met drones |
Lokale datum van het schip |
| Plaats (CEP) |
≤ 0,05%D,
Ondersteuning van de afstandsmeter
≤ 0,1 m,
Differentiële satellietassistentie
|
≤ 1 nm/24 uur,
Trippemeter-assistent
≤ 0,1 m,
Differentiële satellietassistentie
|
≤ 0,5 nm/h |
≤ 1 m (relatief) |
| Versnelling ((1σ) |
≤ 0,2 m/s |
≤ 0,6 m/s |
≤ 0,6 m/s |
≤ 0,2 m/s (relatief) |
| Rubriek 1σ |
≤ 0,3 mil |
≤0,1mil (relatief) |
| Houding (1σ) |
≤ 0,02° |
≤ 0,01° (relatief) |
| Uitlijningstijd |
Vijf minuten. |
15-20 minuten. |
Vijf minuten. |
Vijf minuten. |
Systeemkenmerken
| Energieverbruik |
≤ 40 W |
| grootte |
300 mm (L) × 250 mm (W) × 220 mm (H) |
| gewicht |
15 kg |
| Inlaatspanning |
18V ∼32V |
| Werktemperatuur |
-40°C +65°C |
| Mechanische omgeving |
impact |
Halve sinusgolf 30 g, 11 ms |
| trillingen |
GJB150.16A-2009.C.3 |
| Interface-informatie |
RS-422×2; RS-232×1;
Ethernet-interface; CAN-businterface;
Interface met afstandsmeter × 1; Interface met hoogtemeter; Interface met snelheidsmeter
|
De prestaties van het apparaat:
| Hoogte |
Accelerometer |
| Biasstabiliteit |
≤ 0,001°/h,1σ |
Offsetherhaalbaarheid |
≤ 30 μg, 1 σ |
| Offsetherhaalbaarheid |
≤ 0,001°/h,1σ |
Biasstabiliteit |
≤ 30 μg, 1 σ |
| schaalfactor |
≤ 5 ppm, 1σ |
Herhaalbaarheid van de schaalfactor |
≤ 50 ppm, 1σ |
| willekeurige wandeling |
≤ 0,0005°/, 1σ |
Stabiliteit van de schaalfactor |
≤ 50 ppm, 1σ |
