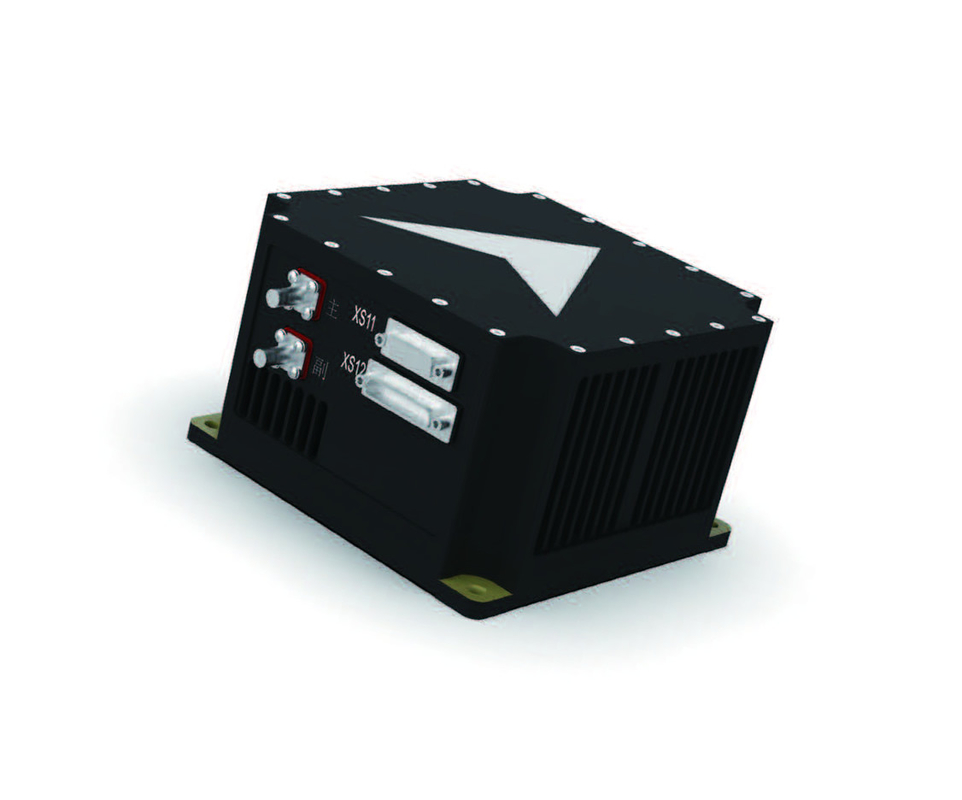

Name: Kleine Strapdown Inertiële Navigatiesysteem Gebruikt Glasvezel Gyroscoop Voor UAV
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-B
Price: 431.00 USD
Availability: InStock

Thuis > producten > Elektronisch gyroscoopsensor >

Kleine Strapdown Inertiële Navigatiesysteem Gebruikt Glasvezel Gyroscoop Voor UAV

Gyroscoop met optische vezels Inertiële navigatiesysteem

Inertiële navigatiesysteem voor klein volume

Plaats van herkomst:

China (Vasteland)

Merknaam:

Kacise

Certificering:

certificate of explosion-proof, CE

Modelnummer:

KsINS-B

Neem contact met ons op

Vraag een offerte

Kleine Strapdown Inertiële Navigatiesysteem Gebruikt Glasvezel Gyroscoop Voor UAV

Productgegevens

Uitlijningstijd:

≤5min

Snelheidsnauwkeurigheid:

In geïntegreerde navigatiemodus: luchtsnelheid ≤ 0,3 m/s, horizontale snelheid ≤ 0,2 m/s

Precisiteit van het onderhoud van de route:

0.2° /h (pure traagheid), 0,1° (geïntegreerde navigatie)

Markeren:

Gyroscoop met optische vezels Inertiële navigatiesysteem

Inertiële navigatiesysteem voor klein volume

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stuks

Verpakking Details

elke eenheid heeft een individuele doos en alle dozen zijn verpakt in standaardpakketten of op verzo

Betalingscondities

T/T, Western Union, MoneyGram

Levering vermogen

1000 stukken per week

Verwante producten

Video

De enige van de de Gyroscoopsensor van de Asvezel Optisch-elektronische Stuitende Weerstand

Vind de beste prijs

Video

Goed Registrerend dynamisch Gestemde Gyroscoop voor Milieu Op hoge temperatuur

Vind de beste prijs

Kleine van de de Gyroscoopsensor van Groottemems van de Engelen Meetinstrumenten de Onderdompelingsprestaties

Vind de beste prijs

200Hz kies de Sensor van de Asgyroscoop, de Module Hoge Bias Stabiliteit van de Gyroscoopsensor uit

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

KsINS-B optische vezel strapdown traagheidsnavigatiesysteem

productbeschrijving:

De KSI.NS-B-optische vezel strapdown traagheidsnavigatiesysteem is een klein algemeen gebruikte traagheidsnavigatiesysteem met behulp van glasvezel gyroscopen en flexibele kwartsversnellingsmeters.Het systeem kan gevoelig zijn voor de hoek- en lineaire beweging van de UAV-drager., en de positie, snelheid, koers, hoek snelheid en lineaire versnelling van de drager in realtime.Het kan worden gecombineerd met een satellietontvanger om geïntegreerde navigatie-operaties te voltooien, die aan de behoeften van verschillende UAV's kan voldoen.

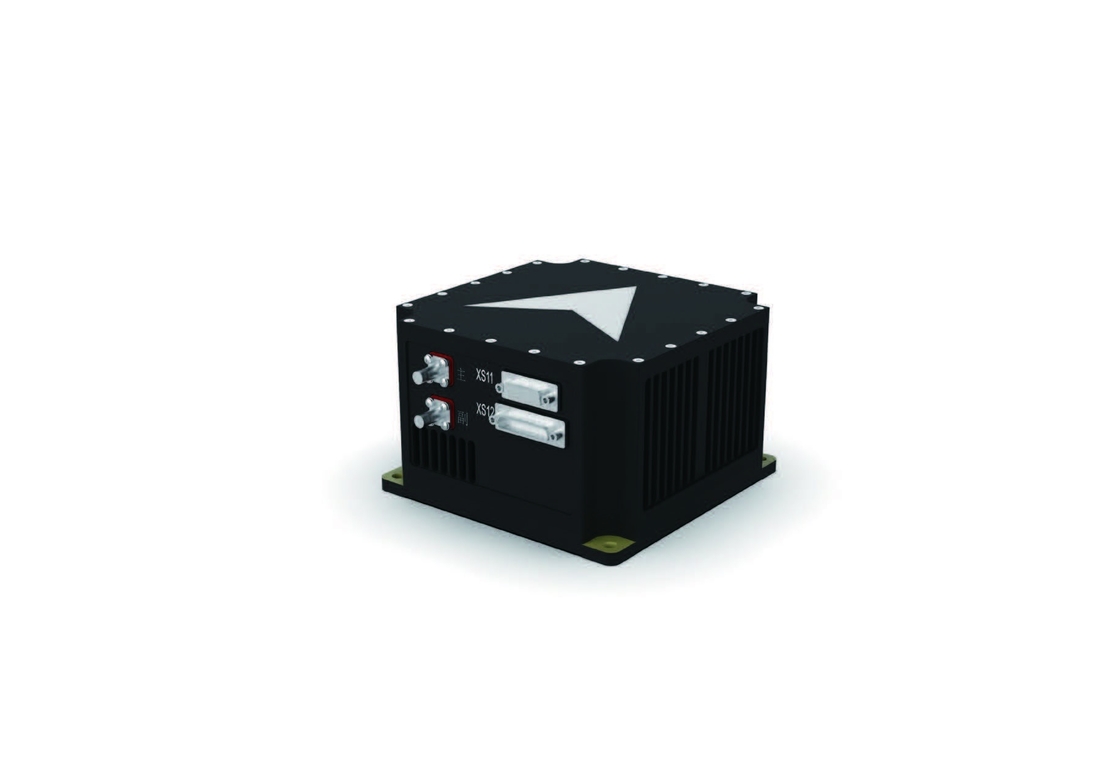

Kleine Strapdown Inertiële Navigatiesysteem Gebruikt Glasvezel Gyroscoop Voor UAV 0

Kenmerken:

● Klein formaat, licht gewicht, goede productietechnologie en hoge betrouwbaarheid

● Rijke communicatie-interfaces

● Het uitgangsprotocol is flexibel en kan via testsoftware worden geconfigureerd

● Er zijn trillingsreductie-accessoires ter beschikking gesteld om aan de behoeften van harde trillingsomgevingen te voldoen

● Een volledige BIT-strategie hebben en de beoordeling van de vlucht hebben doorstaan

Toepassingsgebieden en toepassingswijzen:

Het is volwassen gebruikt op het gebied van luchtschepen op grote hoogte, roterende UAV's en vaste UAV's.

Prestatie-indicatoren:

Uitlijningstijd	≤5min
Positie nauwkeurigheid	Pure traagheid: 2~5nmile/30min (CEP) Geïntegreerde navigatie met satelliet: hoogte 10 m; niveau 5 m
Snelheidsnauwkeurigheid	In geïntegreerde navigatiemodus: luchtsnelheid ≤ 0,3 m/s, horizontale snelheid ≤ 0,2 m/s
de nauwkeurigheid van de koersopstelling;	≤ 1,0° (1σ) (zelfuitgelijnd) ≤ 0,1° (1σ) (dubbele antennepositie, basislijn 2 meter)
Precisiteit van het onderhoud van de route	0.2° /h (pure traagheid), 0,1° (geïntegreerde navigatie)
Accuraatheid van de houdingsuitlijning	00,05° (1σ)
Accuraatheid van houdingsbehoud	0.1° (zuivere traagheid), 0.05° (geïntegreerde navigatie)

Toepassingsomgeving:

Werktemperatuur/opslagtemperatuur ((°C)	-40°C ~ +60°C /-45°C ~ +80°C
MTBF(h)	30000 uur
Dynamisch bereik	Hoeksnelheid: ±300°/s; versnelling: -25g~25g
Mechanische eigenschappen	Uithoudingsschokomgeving: halve sinusgolf 20 g, 11 ms, Uithoudingsvermogen Vibratie Omgeving: 1. Geen schokabsorptie: GJB150.16A-2009 Figuur C.3 Achterste piek zaagtandgolf 2Met schokabsorptie: GJB1032 willekeurig trillingsspectrum

Fysieke eigenschappen:

Afmetingen	135 mm × 135 mm × 84 mm
Afmetingen van de installatie	Geen schokdemper: M6 schroef 121 mm × 121 mm met schokdemper: M4 schroef 121 mm × 121 mm
gewicht	≤ 2,1 kg
waterdicht niveau	IP67

Externe interface:

aangedreven door:	18 V tot en met 36 V gelijkstroom
Energieverbruik	≤ 11 W
Invoer/uitvoer-interface	RS-422×3 (multiplexing), RS-232×2 (multiplexing), LVTTL-interface 1 CAN×2, netwerkpoort ×1, Pulsinterface × 2, gegevensopslag 8G
Frequentie van gegevensuitvoer	≤ 1000 Hz
