| Plaats van herkomst: | China (Vasteland) |
| Merknaam: | Kacise |
| Certificering: | certificate of explosion-proof, CE |
| Modelnummer: | KsINS-II |
| Min. bestelaantal: | 1 stuks |
|---|---|
| Verpakking Details: | elke eenheid heeft een individuele doos en alle dozen zijn verpakt in standaardpakketten of op verzo |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 1000 stukken per week |
| Uitlijningstijd: | ≤5min | de nauwkeurigheid van de koersopstelling;: | ≤ 0,06° (1σ) (zelfuitgelijnd) |
|---|---|---|---|
| Werktemperatuur/opslagtemperatuur ((°C): | -40°C ~ +60°C /-45°C ~ +80°C | ||
| Hoog licht: | Miniatuur inertiële navigatiesysteem,Inertiële navigatiesysteem voor UAV's,Optisch glasvezel gyro-inertiaal navigatiesysteem |
||

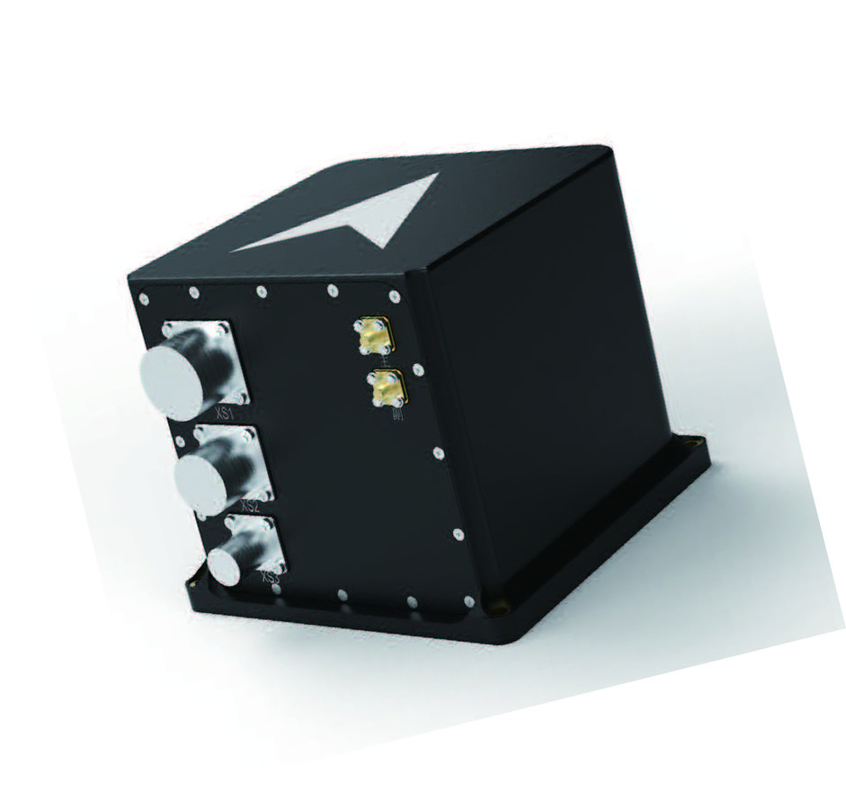

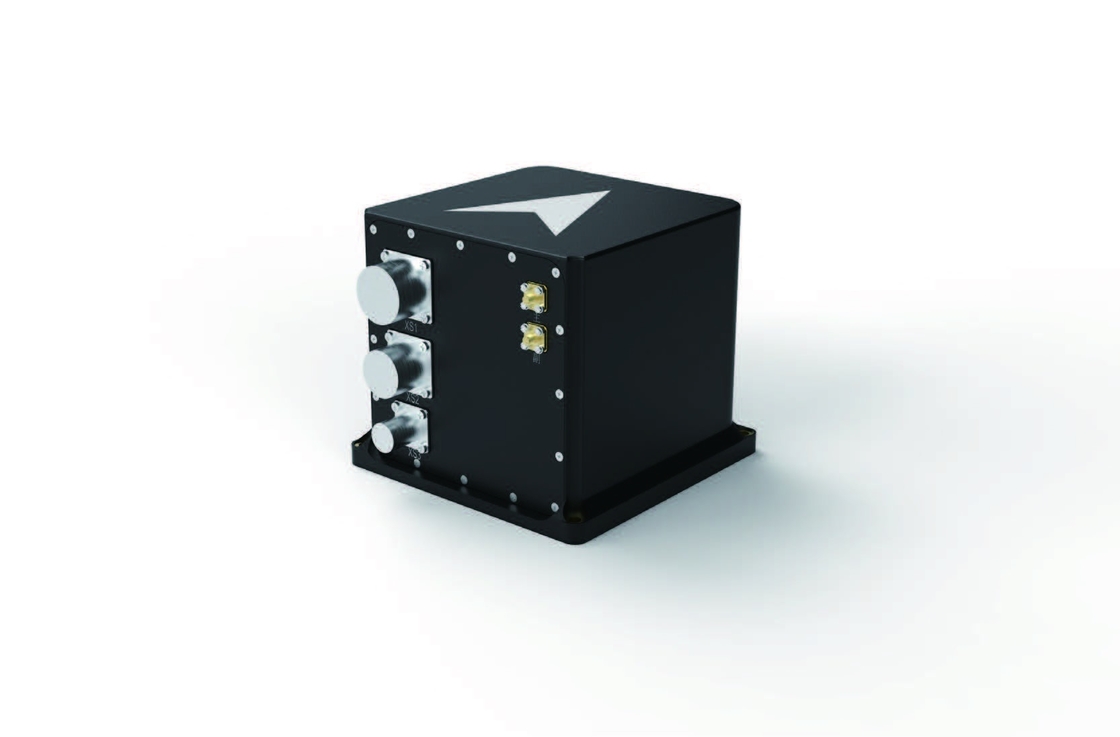

KsINS- II glasvezel-strapdown traagheidsnavigatiesysteem
productbeschrijving:
De KSI.NS-II optische vezel strapdown traagheidsnavigatiesysteem is een geminiaturiseerd en algemeen gebruikte traagheidsnavigatiesysteem met behulp van hoogprecisie-optische vezel gyroscopen en quartz flexibele versnellingsmeters.Het systeem kan gevoelig zijn voor de hoek- en lineaire beweging van de UAV-drager., en de positie, snelheid, koers, hoek snelheid en lineaire versnelling van de drager in realtime.Het kan worden gecombineerd met een satellietontvanger om geïntegreerde navigatie-operaties te voltooien, die aan de behoeften van verschillende UAV's kan voldoen.
Kenmerken:
● Klein formaat, licht gewicht, hoge precisie, goede productietechnologie en hoge betrouwbaarheid
● Dual-board werkwijze, rijke communicatie-interfaces
● Het uitgangsprotocol is flexibel en kan via testsoftware worden geconfigureerd
● Er zijn trillingsreductie-accessoires ter beschikking gesteld om aan de behoeften van harde trillingsomgevingen te voldoen
● Een volledige BIT-strategie hebben en de beoordeling van de vlucht hebben doorstaan
● Producten van binnenlandse oorsprong
Toepassingsgebieden en toepassingswijzen:
Het kan worden gebruikt op het gebied van luchtschepen op grote hoogte, UAV's met draaivleugel en UAV's met vaste vleugel.
Prestatie-indicatoren:
| Uitlijningstijd | ≤5min |
| Positie nauwkeurigheid | Pure traagheid: 1nmile/h (CEP); geïntegreerde navigatie met satelliet: hoogte 10m; horizontaal 5m |
| Snelheidsnauwkeurigheid | In geïntegreerde navigatiemodus: luchtsnelheid ≤ 0,2 m/s, horizontale snelheid ≤ 0,1 m/s |
| de nauwkeurigheid van de koersopstelling; | ≤ 0,06° (1σ) (zelfuitgelijnd) |
| Precisiteit van het onderhoud van de route | 00,01° /h (pure traagheid), 0,02° (geïntegreerde navigatie) |
| Accuraatheid van de houdingsuitlijning | 0.01°(1σ) |
| Accuraatheid van houdingsbehoud | 00,02° (zuivere traagheid), 0,01° (geïntegreerde navigatie) |
Toepassingsomgeving:
| Werktemperatuur/opslagtemperatuur ((°C) | -40°C ~ +60°C /-45°C ~ +80°C |
| MTBF(h) | 30000 uur |
| Dynamisch bereik | Hoeksnelheid: ±300°/s; versnelling: -25g~25g |
|
Mechanische eigenschappen |
Uithoudingsschokomgeving: halve sinusgolf 20 g, 11 ms, Uithoudingsvermogen Vibratie Omgeving: 1. Geen schokabsorptie: GJB150.16A-2009 Figuur C.3 Achterste piek zaagtandgolf 2Met schokabsorptie: GJB1032 willekeurig trillingsspectrum |
Fysieke eigenschappen:
| Afmetingen | 160 mm × 160 mm × 140 mm |
| gewicht | ≤ 4,0 kg |
| waterdicht niveau | IP67 |
Externe interface:
| aangedreven door: | 18 V tot en met 36 V gelijkstroom |
| Energieverbruik | ≤ 18W |
|
Invoer/uitvoer-interface |
RS-422×4 (multiplex), RS-232×3 (multiplex), CAN (FD) ×2 netwerkpoort ×1, pulsinterface ×2, gegevensopslag 8G, USB ×1 |
| Frequentie van gegevensuitvoer | ≤ 1000 Hz |
