| Plaats van herkomst: | China (Vasteland) |
| Merknaam: | Kacise |
| Certificering: | certificate of explosion-proof, CE |
| Modelnummer: | KsINS-nano |
| Min. bestelaantal: | 1 stuks |
|---|---|
| Verpakking Details: | elke eenheid heeft een individuele doos en alle dozen zijn verpakt in standaardpakketten of op verzo |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 1000 stukken per week |
| Uitlijningstijd: | ≤5min | Werktemperatuur/opslagtemperatuur ((°C): | -40°C ~ +60°C /-45°C ~ +80°C |
|---|---|---|---|
| Positie nauwkeurigheid: | Pure traagheid: 2nmile/h (CEP); geïntegreerde navigatie met satelliet: hoogte 10m; horizontaal 5m | ||
| Hoog licht: | Fiber Strapdown Inertial Navigation Systeem,Vaste vleugel UAV's Inertial Navigation System |
||

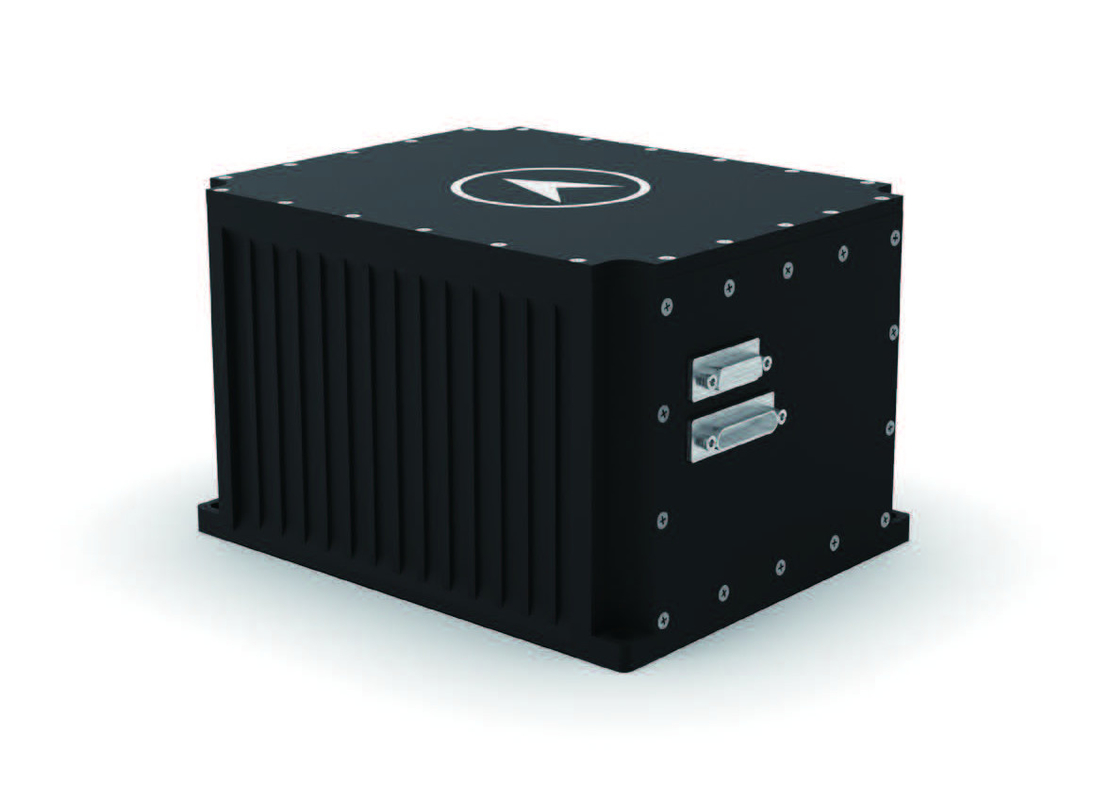

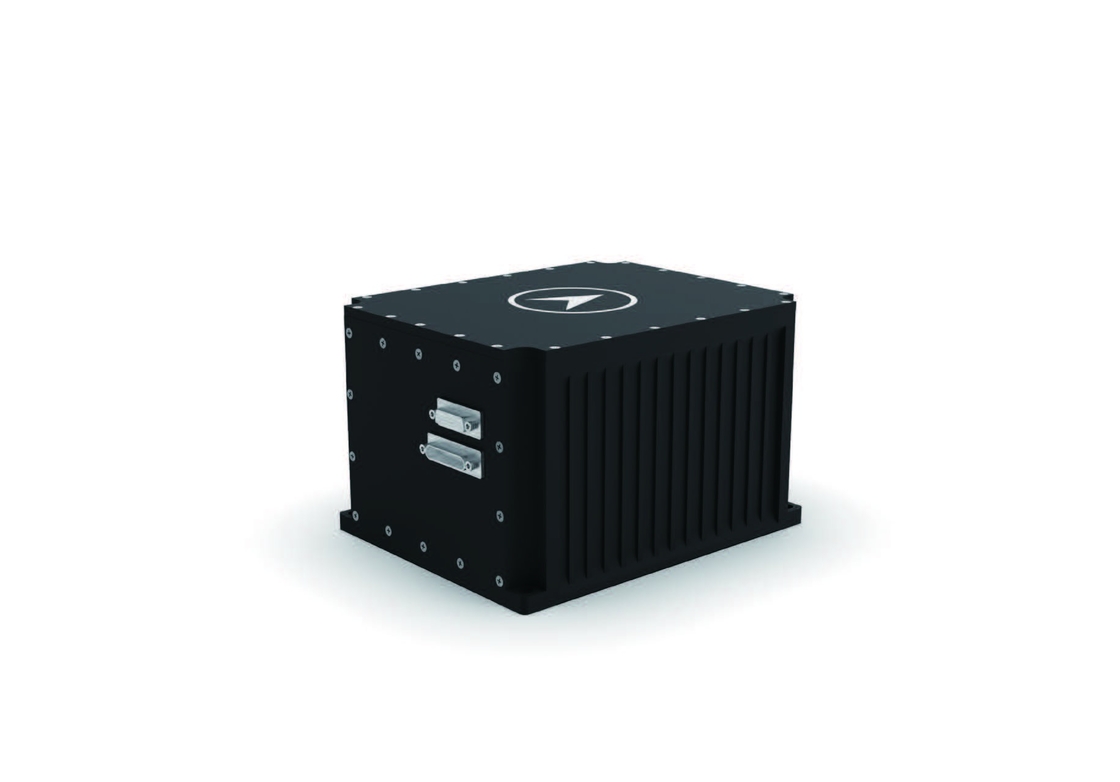

KsINS-Nano-optisch strapdown traagheidsnavigatiesysteem
productbeschrijving:
KsINS- een inertisch navigatiesysteem met een nano-optische vezelband is een geminiaturiseerd universeel inertisch navigatiesysteem dat gebruikmaakt van een hoogprecisie-optische vezel gyrometer en een flexibele kwartsversnellingsmeter.Het product heeft een compact ontwerp.
Het systeem kan gevoelig zijn voor de hoek- en lineaire beweging van de UAV-drager en de positie, snelheid, koers, hoekgraad en lineaire versnelling van de drager in realtime geven..Het kan worden gecombineerd met een satellietontvanger om geïntegreerde navigatieoperaties te voltooien, die kunnen voldoen aan de behoeften van verschillende UAV's.
Kenmerken:
● Klein formaat, licht gewicht, hoge precisie, goede productietechnologie en hoge betrouwbaarheid
● Rijke communicatie-interfaces
● Het uitgangsprotocol is flexibel en kan via testsoftware worden geconfigureerd
● Er zijn trillingsreductie-accessoires ter beschikking gesteld om aan de behoeften van harde trillingsomgevingen te voldoen
● Een volledige BIT-strategie hebben en de beoordeling van de vlucht hebben doorstaan
Toepassingsgebieden en toepassingswijzen:
Het is volwassen gebruikt op het gebied van luchtschepen op grote hoogte, roterende UAV's en vaste UAV's.
Prestatie-indicatoren:
| Uitlijningstijd | ≤5min |
| Positie nauwkeurigheid | Pure traagheid: 2nmile/h (CEP); geïntegreerde navigatie met satelliet: hoogte 10m; horizontaal 5m |
| Snelheidsnauwkeurigheid | In geïntegreerde navigatiemodus: luchtsnelheid ≤ 0,2 m/s, horizontale snelheid ≤ 0,1 m/s |
| de nauwkeurigheid van de koersopstelling; | ≤ 0,1° (1σ) (zelfuitgelijnd) |
| Precisiteit van het onderhoud van de route | 00,02° /h (pure traagheid), 0,03° (geïntegreerde navigatie) |
| Accuraatheid van de houdingsuitlijning | 0.02°(1σ) |
| Accuraatheid van houdingsbehoud | 00,03° (zuivere traagheid), 0,02° (geïntegreerde navigatie) |
Toepassingsomgeving:
| Werktemperatuur/opslagtemperatuur ((°C) | -40°C ~ +60°C /-45°C ~ +80°C |
| MTBF(h) | 30000 uur |
| Dynamisch bereik | Hoeksnelheid: ±300°/s; versnelling: -25g~25g |
|
Mechanische eigenschappen |
Uithoudingsschokomgeving: halve sinusgolf 20 g, 11 ms, Uithoudingsvermogen Vibratie Omgeving: 1. Geen schokabsorptie: GJB150.16A-2009 Figuur C.3 Achterste piek zaagtandgolf 2Met schokabsorptie: GJB1032 willekeurig trillingsspectrum |
Fysieke eigenschappen:
| Afmetingen | 175 mm × 140 mm × 110 mm |
| gewicht | ≤ 3,6 kg |
| waterdicht niveau | IP67 |
Externe interface:
| aangedreven door: | 18 V tot en met 36 V gelijkstroom |
| Energieverbruik | ≤ 15 W |
|
Invoer/uitvoer-interface |
RS-422×2 (multiplexing), RS-232×3 (multiplexing), CAN×2 netwerkpoort×1, Pulsinterface × 2, gegevensopslag 8G |
| Frequentie van gegevensuitvoer | ≤ 1000 Hz |
