Productbeschrijving:
Als het gaat om complexe voertuigen, zoals vliegtuigen, autonome voertuigen, schepen, ruimteschepen,onderzeeërs en zelfs onbemande luchtvaartuigen (UAV's)Met behulp van traagheidsnavigatiesystemen is het essentieel om een nauwkeurig systeem te ontwikkelen dat helpt bij het handhaven en beheersen van perfecte bewegingen.rijdende voertuigen kunnen hun taken veilig en nauwkeurig uitvoeren zonder GPS te gebruiken.

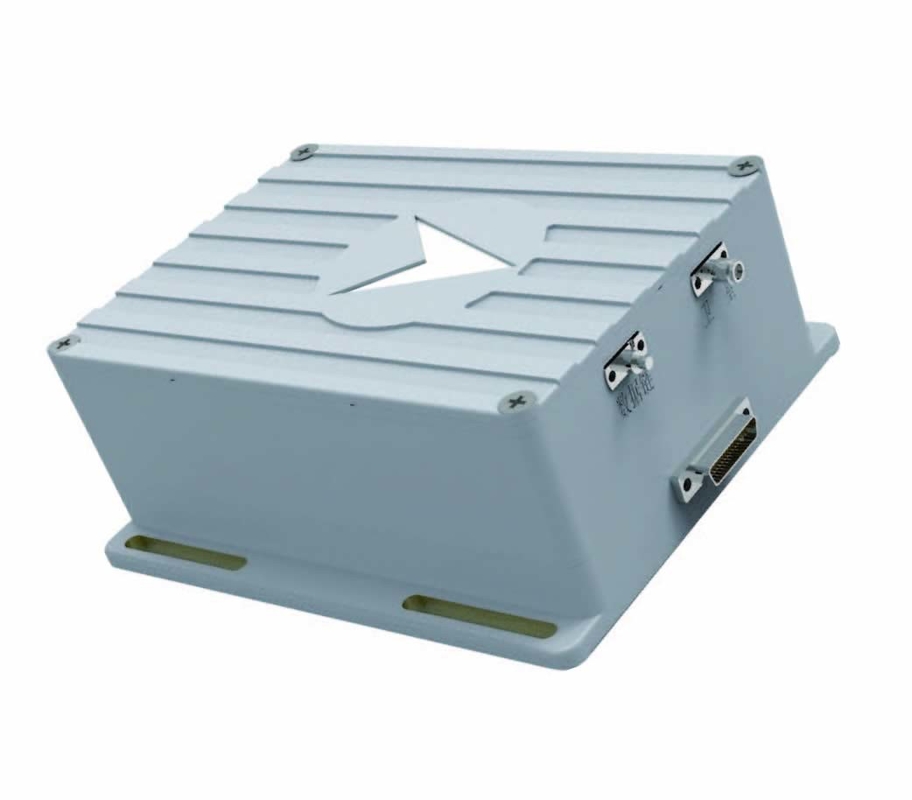

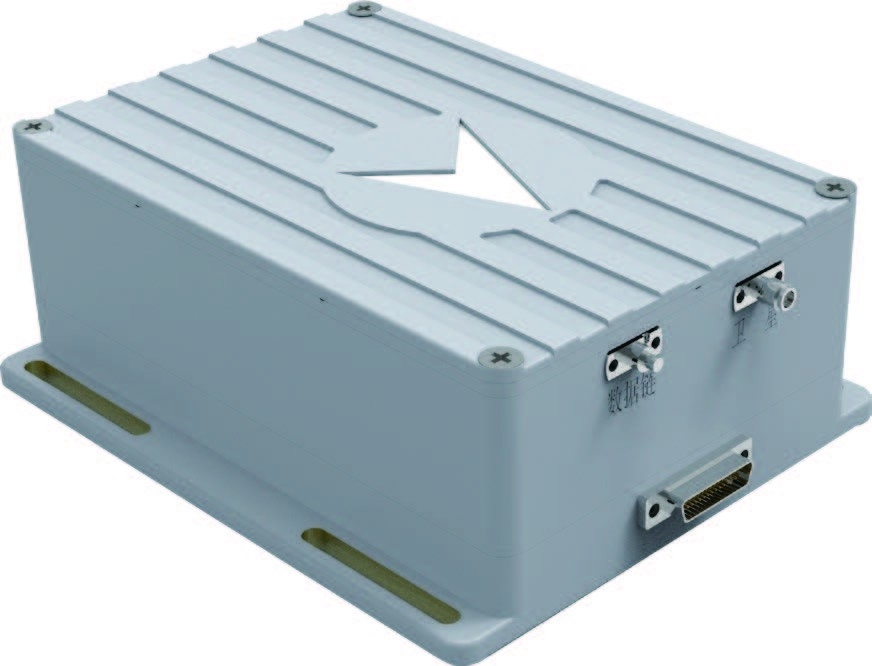

Het geïntegreerde communicatie- en begeleidingscoöperatieve navigatiesysteem KsINS-01 is ontwikkeld met de nadruk op UAV-zwermvorming.Het combineert naadloos satellietnavigatie en data links om precieze ruimte-tijd referenties voor UAV's te biedenHet systeem bevat Beidou-signaalontvangst op frequentie B1 en B3 van de derde generatie, waardoor netwerkcommunicatie tussen knooppunten en hoge precisie ruimte-tijd synchronisatie mogelijk zijn.Het bereiken van een ruimtelijk-tijds synchronisatie nauwkeurigheid van beter dan 0.1m/1ns onder effectieve satellietomstandigheden en 5m/5ns onder satellietverwijderingsomstandigheden.
Kenmerken:
● Hoogprecise ruimte-tijds synchronisatie tussen knooppunten op basis van dragerverschil
● Hoogprecise ruimte-tijds synchronisatie tussen knooppunten onder satellietverwerping
● Grondig geïntegreerd ontwerp van satellietnavigatie en datalink
● Betrouwbare netwerken en gegevensoverdracht tussen knooppunten
Technische parameters:
Prestatie-indicatoren:
| Satellietpositieringsnauwkeurigheid (2σ) |
Niveau: 6m, hoogte: 8m |
| Werkfrequentieband voor gegevensverbindingen |
3.4 GHz~3.6 GHz |
| Frequentiehoppingsnelheid |
80000 hoppen/s |
| Communicatieafstand |
100 km |
| Communicatiepercentage |
200kbps |
| Aantal ondersteunde nodes |
64 |
|
Gebied-tijd synchronisatie nauwkeurigheid wanneer satellieten beschikbaar zijn
(RMS)
|
0.1m/1ns |
|
Gebied/tijd synchronisatie nauwkeurigheid in geval van satellietverwijzing
(RMS)
|
5m/5ns |
Toepassingsomgeving:
| Werktemperatuur/opslagtemperatuur ((°C) |
-55°C ~+70°C |
| Dynamisch bereik |
Versnelling: -2000 m/s ~ 2000 m/s;
Versnelling: -30g ~ 30g; versnelling: -5g/s ~ 5g/s.
|
| Mechanische eigenschappen |
Uithoudingsschokomgeving: halve sinusgolf 20 g, 11 ms
Vibratieomgeving voor uithoudingsvermogen: typische drone-vibratieomgeving
|
Fysieke eigenschappen:
| Afmetingen |
160 mm x 150 mm x 56 mm |
| Afmetingen van de installatie |
160 mm x 150 mm |
| gewicht |
gastheer ≤ 12,5 kg |
Externe interface:
| Energiebehoefte |
18V~36V gelijkstroom, stroomverbruik ≤ 30W, toegestane stroomonderbreking niet meer dan 5 ms |
| Invoer/uitvoer-interface |
2 RS-422, 1 RS-232, 1 100M Ethernet |
| Frequentie van gegevensuitvoer |
10 Hz (typisch) |
Ondersteuning en diensten:
- We bieden een verscheidenheid aan hulpmiddelen om u te helpen het meeste uit uw elektronische gyroscoop sensor te halen.
- We bieden 24/7 klantondersteuning om uw vragen te beantwoorden.
- Ons team van ingenieurs is beschikbaar voor technisch advies en hulp bij het oplossen van problemen.
- Wij bieden een garantie op al onze producten om ervoor te zorgen dat u tevreden bent met uw aankoop.
Verpakking en verzending:
De INS wordt verpakt in een kartonnen doos met schuimvulling ter bescherming van het product tijdens het vervoer.De doos wordt vervolgens verzegeld met verpakkingsband en verzonden naar de klant via een gerenommeerde derde leverancier.
