Productbeschrijving:

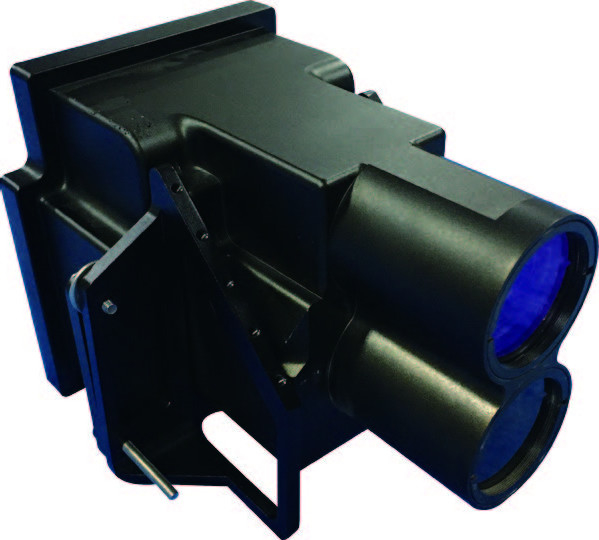

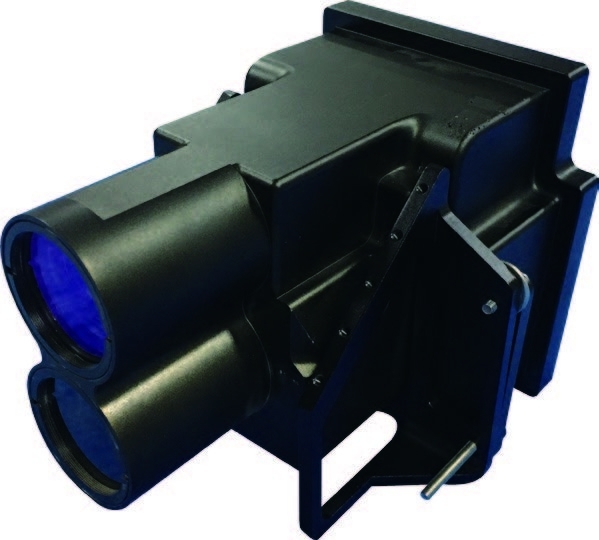

De KsINS-02 fungeert als een inertisch visueel navigatiesysteem in de lucht, bestaande uit elementen zoals inertische navigatie, zichtbare lichtcamera, infraroodcamera en AI-gegevensverwerkingscircuit.Door de principes van optische beeldvorming en traagheidsmeting te combineren, biedt het UAV's uitgebreide informatie, waaronder traagheids-/visueel gecombineerde houding, snelheid, positie, hoeksnelheid, versnelling en meer.Dit product bevat technologie voor kunstmatige intelligentie, die revolutionaire vooruitgang in beeld- en videoherkenning introduceert in het domein van de drone-navigatie.het bereikt real-time meting van de bewegingsparameters van vliegtuigen met hoge precisie zonder dat het op satellieten is gebaseerd;, waarin een alomvattende oplossing voor autonome begeleiding en navigatie wordt gepresenteerd voor het gehele missieprofiel, van start tot cruise en landing.
Kenmerken:
● Biedt autonome navigatie-informatie voor het volledige missieprofiel van UAV's bij opstijgen, varen en landen
● Autonome herkenning van luchthavens all day and night op basis van AI, aangepast aan noodlandingen op onbekende luchthavens
● De voorzijde en de onderzijde kunnen flexibel worden geïnstalleerd en kunnen worden uitgebreid om beeldinformatie van ladingen zoals capsules te ontvangen.
● Geschikt voor Gobi, woestijn, berg, stad en andere landschappen
● Vertrouwt niet op satellieten en speciale vooraf gemaakte kaarten
Productvoordelen:
● Geïntegreerd ontwerp van beeldvorming en navigatie
● Sterke aanpassingsvermogen aan de luchtomgeving
● Inertiële/visuele informatie-fusie met hoge precisie
● Zichtbaar licht en infraroodbeelden worden samengevoegd en als SDI-standaardvideo uitgebracht
● De resultaten van het detecteren van het doel worden in realtime weergegeven
Technische parameters:
Prestatie-indicatoren:
| |
opstijgen |
Cruise-sectie |
Start- en landingssectie |
| Actiebereik |
Voordat de grond wordt verlaten |
1 km tot 8 km (relatieve hoogte) |
De afstand naar voren is 5 km~ Stop (de baanbreedte is niet minder dan 45 m) |
| Navigatie nauwkeurigheid |
1.0m ((1σ, zijdelingse nauwkeurigheid) |
20m+1%H (1σ, horizontale positiegewogenheid,H is de hoogte van het luchtvaartuig ten opzichte van de grond) |
1.0m+1‰ D (1σ, zijdelingse nauwkeurigheid, D is de horizontale afstand tussen het luchtvaartuig en het eindpunt van de start- en landingsbaan) |
Toepassingsomgeving:
| Werktemperatuur |
-40 °C ~ +60 °C |
| Bergingstemperatuur |
-45 °C ~ +65 °C |
| Voorbereiding van het systeem |
statische uitlijning van de basis,
Lijntijd 5 minuten
|
| Zichtveld |
zichtbaar licht |
570,80° × 34,50° |
| Infrarood |
35.83° × 27.26° |
Fysieke eigenschappen:
| Lengte*breedte*hoogte |
179 mm × 140 mm × 126 mm |
| gewicht |
≤ 2,0 kg |
| Installatiedimensies voorzichtig |
met een diameter van 10 mm × 8 mm |
| Afmetingen van de installatie vanaf beneden |
4 × 8 mm-gegooid gat |
Externe interface:
| Energiebehoefte |
28V, verstelbaar bereik 24V~36V |
| Energieverbruik |
≤ 40 W |
|
Elektrische interface
|
gebruikersconnector |
F104Z19K092-140, realisatie van stroomvoorziening en communicatie |
| Debug connector |
F104Z19K086-240, realiseer software upgrade |
| 2weg standaard SMA-connector |
SDI-video-uitgang in 1920×1080@30Hz-formaat |
|
Communicatie-interface
|
RS422 seriële poort |
Input van informatie voor traagheidsnavigatie |
200 Hz |
| RS422 seriële poort |
Invoer van het commando van de vluchtleiding |
5 Hz |
| Inertiële/visuele geïntegreerde navigatie-informatie |
100 Hz |
Ondersteuning en diensten:
- 24/7 online technische ondersteuning voor installatie en probleemoplossing.
- Gratis vervanging in geval van technische gebreken.
- Gratis kleine software/firmware updates.
- Prioritaire reparatiedienst voor defecte producten.
Verpakking en verzending:
Het inertiële navigatiesysteem zal zorgvuldig worden verpakt in een bubbelverpakking.
