Productbeschrijving:

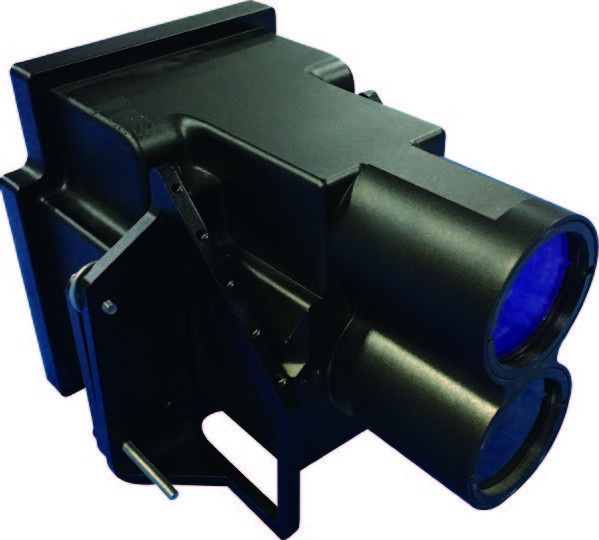

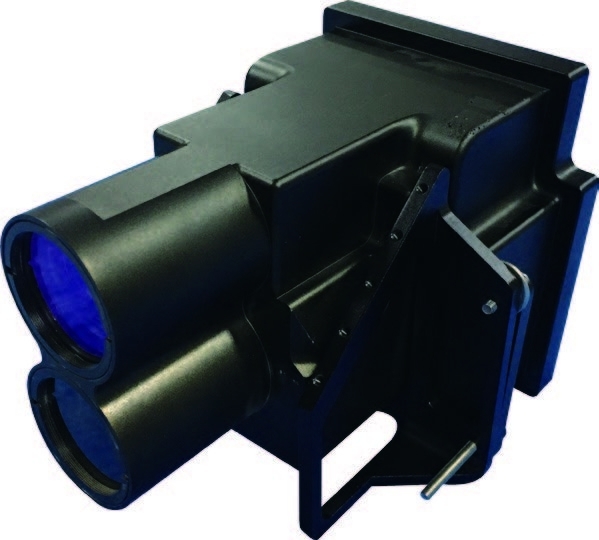

Als een luchtgebonden inertiële visuele navigatieproduct bestaat KsINS-02 voornamelijk uit inertiële navigatie, zichtbare lichtcamera, infraroodcamera en een AI-gegevensverwerkingscircuit.Gebaseerd op de principes van optische beeldvorming en traagheidsmeting, levert het UAV's een uitgebreid scala aan informatie, waaronder traagheids-/visuele gecombineerde houding, snelheid, positie, hoeksnelheid, versnelling en meer.Integratie van technologie van kunstmatige intelligentie, brengt het revolutionaire veranderingen in beeld- en videoherkenning binnen het domein van drone-navigatie.het bereikt een zeer nauwkeurige realtime meting van de bewegingsparameters van het vliegtuig;, waardoor de afhankelijkheid van satellieten wordt weggenomen. In dit verband biedt het een alomvattende oplossing voor autonome begeleiding en navigatie gedurende het gehele missieprofiel, met inbegrip van de opstijging, het opstijgen en het opstijgen.cruisen, en landing.
Kenmerken:
● Biedt autonome navigatie-informatie voor het volledige missieprofiel van UAV's bij opstijgen, varen en landen
● Autonome herkenning van luchthavens all day and night op basis van AI, aangepast aan noodlandingen op onbekende luchthavens
● De voorzijde en de onderzijde kunnen flexibel worden geïnstalleerd en kunnen worden uitgebreid om beeldinformatie van ladingen zoals capsules te ontvangen.
● Geschikt voor Gobi, woestijn, berg, stad en andere landschappen
● Vertrouwt niet op satellieten en speciale vooraf gemaakte kaarten
Productvoordelen:
● Geïntegreerd ontwerp van beeldvorming en navigatie
● Sterke aanpassingsvermogen aan de luchtomgeving
● Inertiële/visuele informatie-fusie met hoge precisie
● Zichtbaar licht en infraroodbeelden worden samengevoegd en als SDI-standaardvideo uitgebracht
● De resultaten van het detecteren van het doel worden in realtime weergegeven
Technische parameters:
Prestatie-indicatoren:
| |
opstijgen |
Cruise-sectie |
Start- en landingsfase |
| Actiebereik |
Voordat de grond wordt verlaten |
1 km tot 8 km (relatieve hoogte) |
De afstand naar voren is 5 km~ Stop (de baanbreedte is niet minder dan 45 m) |
| Navigatie nauwkeurigheid |
1.0m ((1σ, zijdelingse nauwkeurigheid) |
20m+1%H (1σ, horizontale positiegewogenheid,H is de hoogte van het luchtvaartuig ten opzichte van de grond) |
1.0m+1‰ D (1σ, zijdelingse nauwkeurigheid, D is de horizontale afstand tussen het luchtvaartuig en het eindpunt van de start- en landingsbaan) |
Toepassingsomgeving:
| Werktemperatuur |
-40 °C ~ +60 °C |
| Bergingstemperatuur |
-45 °C ~ +65 °C |
| Voorbereiding van het systeem |
statische uitlijning van de basis,
Lijntijd 5 minuten
|
| Zichtveld |
zichtbaar licht |
570,80° × 34,50° |
| Infrarood |
35.83° × 27.26° |
Fysieke eigenschappen:
| Lengte*breedte*hoogte |
179 mm × 140 mm × 126 mm |
| gewicht |
≤ 2,0 kg |
| Installatiedimensies voorzichtig |
met een diameter van 10 mm × 8 mm |
| Afmetingen van de installatie vanaf beneden |
4 × 8 mm-gegooid gat |
Externe interface:
| Energiebehoefte |
28V, verstelbaar bereik 24V~36V |
| Energieverbruik |
≤ 40 W |
|
Elektrische interface
|
gebruikersconnector |
F104Z19K092-140, realisatie van stroomvoorziening en communicatie |
| Debug connector |
F104Z19K086-240, realiseer software upgrade |
| 2weg standaard SMA-connector |
SDI-video-uitgang in 1920×1080@30Hz-formaat |
|
Communicatie-interface
|
RS422 seriële poort |
Input van informatie voor traagheidsnavigatie |
200 Hz |
| RS422 seriële poort |
Invoer van het commando van de vluchtleiding |
5 Hz |
| Inertiële/visuele geïntegreerde navigatie-informatie |
100 Hz |
Ondersteuning en diensten:
We bieden snelle oplossingen en ondersteuning voor technische problemen, waaronder probleemoplossing, installatie en configuratie van software, reparatie van hardware en meer.
We bieden ook regelmatig onderhoud, zoals schoonmaken en kalibreren, om ervoor te zorgen dat uw sensor goed functioneert.
Als u verdere hulp nodig heeft, aarzel dan niet om contact met ons op te nemen.
Verpakking en verzending:
De doos bevat de sensor en alle accessoires die nodig zijn voor de installatie.
De doos wordt goed verzegeld en gelabeld met het adres van de klant.
