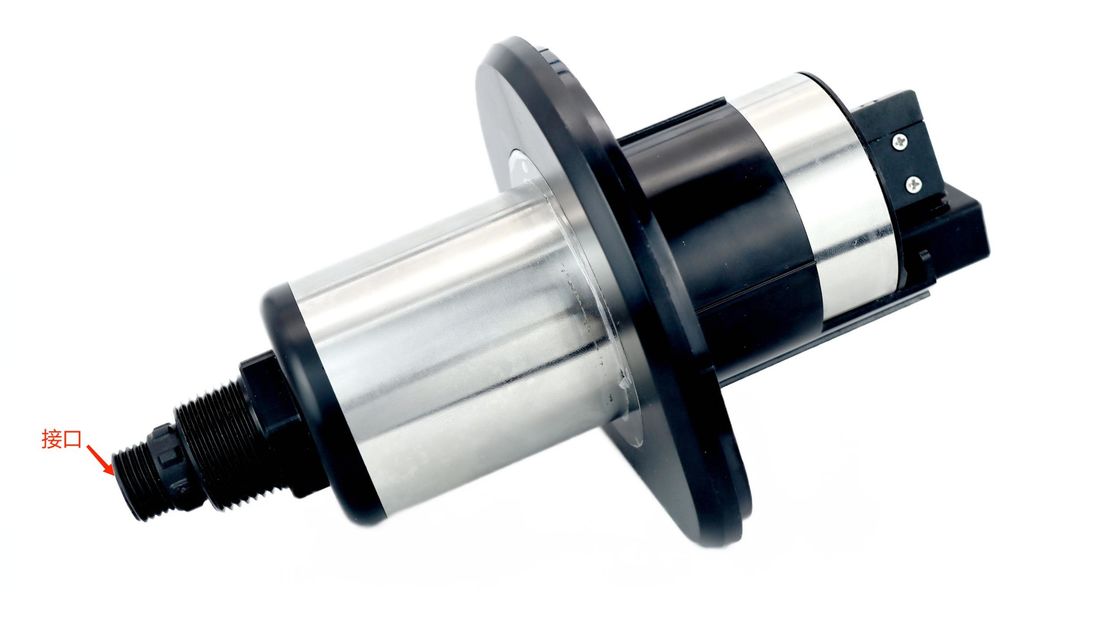

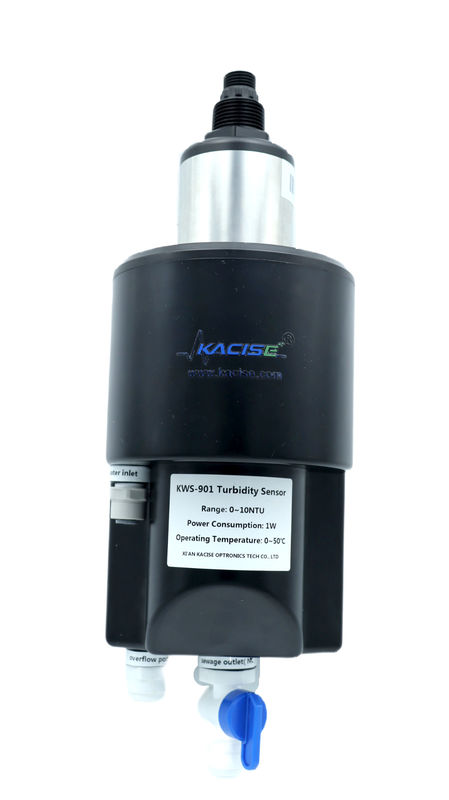

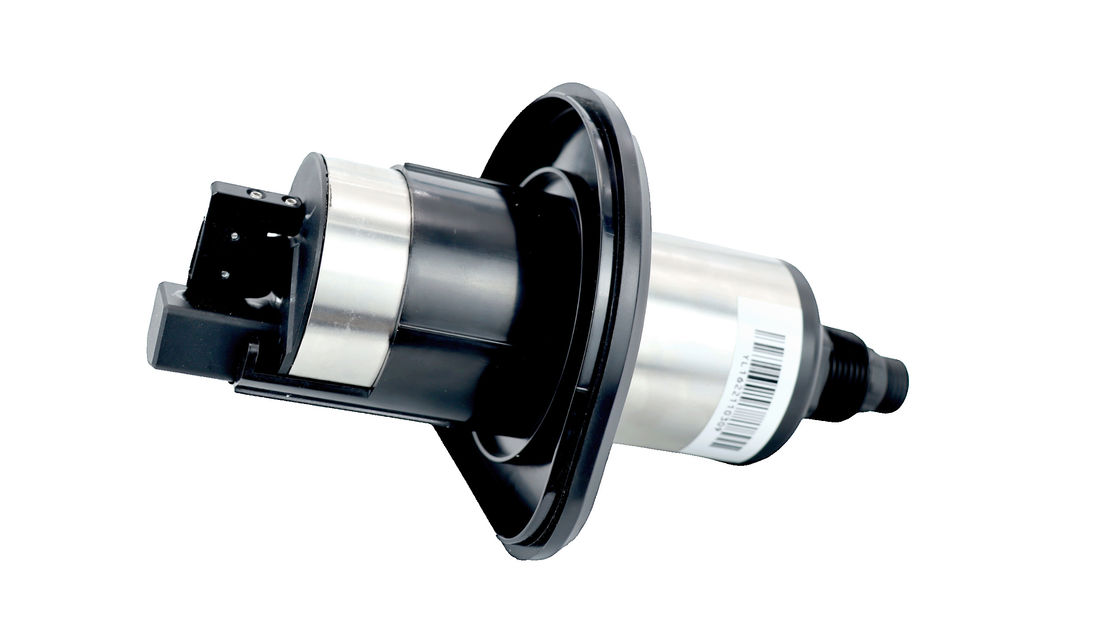

Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit

Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit

0-50 graden Sensoren voor de waterkwaliteit

industriële productie Sensoren voor de waterkwaliteit

Aquacultuur Sensoren voor de waterkwaliteit

Plaats van herkomst:

China

Merknaam:

kacise

Certificering:

CE,FDA

Modelnummer:

KWS-901

Neem contact met ons op
Vraag een offerte
Productgegevens
Temperatuurbereik:
0~50℃
Sensorgrootte:
Φ54,6 mm*193,5 mm
Inlaatpijp:
2 punten PE-pijp
Aftapbuis:
3 punten PE-pijp
Uitvoer:
Modbus RS485
Naam:
Sensor voor onduidelijkheid op lage afstand
handhaven:
Zelfreinigende afwasser
Bereik:
0~10NTU
Lichaamsmateriaal:
Waterkanaal:PC+ABS Sensor:316L+POM
Nauwkeurigheid:
0.01 NTU of ±2% (Neem de grotere)
Oplossing:
0.001NTU
Lichtbron:
geleid
Energieverlies 0,6 W (de borstel sluit) 1 W (de borstel werkt):
0.6W ((Brush close) 、1W ((Brush working))
Stroom:
DC 12~24V,1A
Stroombereik:
180~500 ml/min
Markeren:

0-50 graden Sensoren voor de waterkwaliteit

,

industriële productie Sensoren voor de waterkwaliteit

,

Aquacultuur Sensoren voor de waterkwaliteit

Betaling en verzendvoorwaarden
Min. bestelaantal
10-1000
Prijs
$100-$2000
Verpakking Details
Gemeenschappelijk pakket of aangepast pakket
Levertijd
10-15 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen
2000 stuks per dag
Productbeschrijving
1. Inleiding

Low-Range troebelheidsmeter is bedoeld voor online monitoring van de drinkwaterkwaliteit, met ultra-lage detectielimiet voor troebelheid, hoge precisiemeting. De apparatuur heeft de kenmerken van lange tijd zonder onderhoud, waterbesparend werken en digitale output. Het ondersteunt gegevensbewaking op afstand op cloudplatforms en mobiele telefoons, en RS485-Modbus-communicatie. Het kan op grote schaal worden gebruikt bij het online monitoren van de troebelheid van leidingwater, secundaire watervoorziening, terminalwater van leidingnetwerken, direct drinkwater, membraangefilterd water, zwembad en oppervlaktewater.

2. Eigenschap
  • Ultra-lage detectielimiet voor troebelheid
  • zeer nauwkeurig onderzoek
  • De apparatuur is langdurig onderhoudsvrij
  • Waterbesparend werken en digitale output
  • Ondersteunt gegevensmonitoring op afstand op cloudplatforms en mobiele telefoons
  • Ondersteuning RS-485, MODBUS-protocol
  • Zelfontwikkelde ontschuimer, meeteenheid, elimineert effectief waterbellen
  • De sensor wordt geleverd met een reinigingsborstel, die het lichtvenster effectief kan reinigen
  • De online troebelheidsanalysator maakt gebruik van de standaard 90°-verstrooiingsmethode
3. Diagram met sensorgrootte

Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit 0

Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit 1

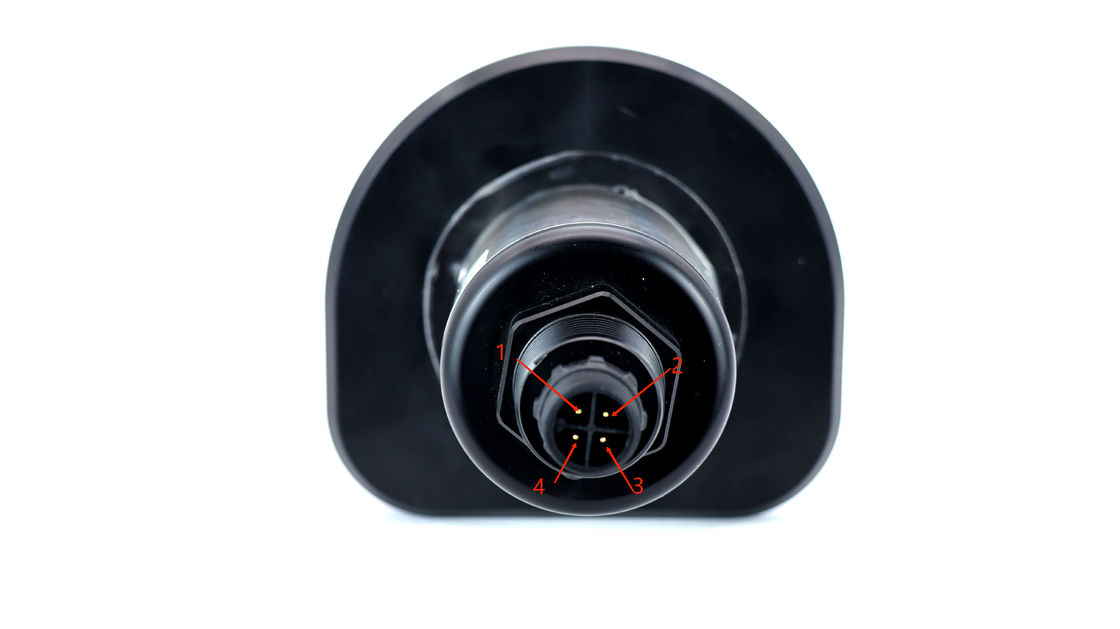

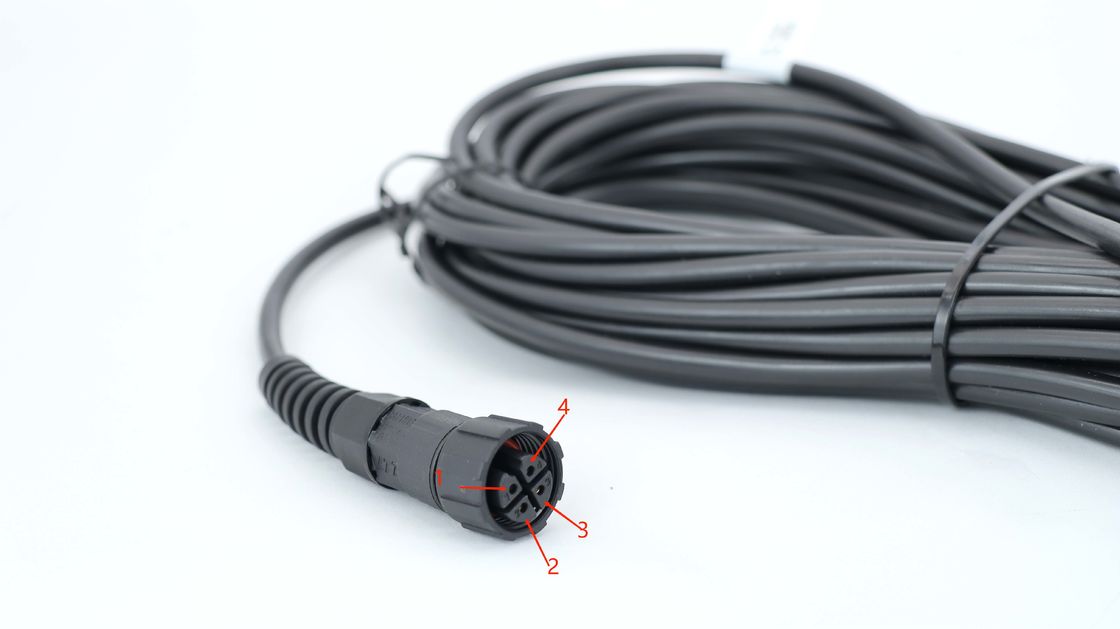

4. Kabeldefinitie

4-draads AWG-24 of AWG-26 afschermingsdraad. Buitendiameter=5,5 mm

  1. Rood: stroom (VCC)
  2. Wit: 485 Datum_B ( 485_B)
  3. Groen: 485 Datum_A (485_A)
  4. Zwart – aarde (GND)
  5. Blanke draad – schild

Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit 2

5. Technische specificaties
Naam Troebelheidssensor voor laag bereik
Bereik 0~10NTU
Nauwkeurigheid 0,01NTU of ±2% (neem de grotere)
Oplossing 0,001 NTU
Lichtbron LED
Vermogensdissipatie 0,6 W (borstel dicht), 1 W (borstel werkt)
Stroom Gelijkstroom 12~24V, 1A
Stroombereik 180~500 ml/min
Temperatuurbereik 0~50℃
Sensorgrootte Φ54,6 mm * 193,5 mm
Inlaatpijp 2-punts PE-buis
Afvoerpijp 3-punts PE-buis
Uitvoer Modbus RS485
behouden Zelfreinigende wisser
Lichaamsmateriaal

Waterkanaal: PC+ABS

Sensor:316L+POM

Opmerking:

1. De bovenstaande technische parameters zijn allemaal gegevens onder een standaard vloeibare omgeving.

2. De levensduur van de sensor en de frequentie van de onderhoudskalibratie zijn gerelateerd aan de werkelijke veldomstandigheden.

6. Installatie en bediening van de apparatuur
6.1 Configuratietabel
Standaard configuratie Nummer Opmerkingen
Troebelheidsmeter voor laag bereik 1
Stroom cel 1
Montageplaat 1
Watertoevoerslang/afvoerslang/overloop 3
Stroomregelapparaat 1
Kabel 1 10m
Zender 1 Opties (niet standaard)
6.2Installatie-instructies

Selecteer de installatiemethode die wordt weergegeven in Afbeelding (a) of Afbeelding (b) om het middenvlak te repareren op basis van de daadwerkelijke installatieomgeving.

Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit 3 Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit 4 Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit 5

(a) Installatieschema wand (b) Installatieschema achterplaat (c) Maatafmetingen van de montageplaat

6.2.2 Voorzorgsmaatregelen bij installatie
  1. Zorg ervoor dat de backplane veilig is geïnstalleerd;
  2. Zorg ervoor dat de circulatiesleuf stevig is vastgeklemd;
  3. Zorg ervoor dat de waterinlaat-, overloop- en rioolbuizen op hun plaats blijven zitten, en twee punten, drie punten blauwe gesp clip in de positie om lekkage te voorkomen.
  4. Speciale aandacht: De handmatige aftapkraan moet gesloten blijven en alleen worden geopend voor reiniging en daarna worden gesloten.
6.3 Watervoorziening

(1)Water afvoeren

Open de inlaatschakelaar, controleer en pas het "stroomregelapparaat" aan, zodat het inlaatdebiet binnen het bereik van de indexvereisten blijft;

Controleer of de handmatige klep van de rioolafvoer gesloten is, open het bovenste deksel van de stroomtank en kijk of er een stroom in het follikelapparaat begint. Als er stromend water is, is dit normaal. Als er geen stromend water is of als de stroomsnelheid erg langzaam is, controleer dan of het watertoevoer- en debietregelapparaat normaal zijn ingesteld.

(2) Controleer de wateropslagfunctie

Open de bovenklep en de kamer van de cilinder in het midden van het stroombad is het wateropslag- en meetzwembad. Controleer of het water normaal wordt opgeslagen en het vloeistofniveau langzaam stijgt totdat het uit de resterende mond loopt. Controleer tegelijkertijd met behulp van verlichtingsapparatuur zoals een zaklamp of er onzuiverheden en resten in het meetbad zitten. Als er onzuiverheden zijn, loos deze dan of verwijder deze voordat u weer water opslaat.

(3)Installeer de troebelheidssonde

Steek de troebelheidssensor in het bovenste deksel en schroef deze in de kaartsleuf van het bovenste deksel. Steek vervolgens het geheel in het stroombad en zorg ervoor dat het bovenste deksel dicht bij het stroomzwembaddeksel ligt.

(4) Schakel het apparaat in

Nadat het bovenstaande proces is voltooid, kan de sensor worden ingeschakeld en worden gemeten door het acquisitieprotocol, de zender, enz.

Laagbereik troebelheidssensor met bereik van 0~10NTU, zelfreinigende wisser en Modbus RS485-uitgang voor monitoring van de waterkwaliteit 6

6.4 Kalibratie

De troebelheidssensor kan direct worden geïnstalleerd en gebruikt, en voor de eerste installatie is de tweede kalibratie niet vereist. Als de klant dit nodig heeft of als de gegevensafwijking wordt gevonden bij later onderhoud, stelt ons bedrijf voor kraanwater te gebruiken als watermonster voor éénpuntskalibratie en de kalibratieparameters kunnen worden geschreven via onze hostcomputer of in de vorm van een communicatieprotocolregister.

7. Onderhoudsschema en -methoden
7.1Onderhoudscyclus
Onderhoudstaak Aanbevolen onderhoudsfrequentie
Sensorreiniging Elke maand
Kalibratiesensor Elke 1~2 maanden, afhankelijk van de gebruikssituatie
Reiniging van de flowcel Elke 1~2 maanden, afhankelijk van de gebruikssituatie
Vervang de reinigingsborstel Elke 6 maanden

Reinheid is erg belangrijk voor het behouden van nauwkeurige metingen.

7.1.1 Controleer of de stroomvoorziening normaal is

De voedingsspanning is DC, de spanningswaarde is DC12-24V en de spanning is stabiel

7.1.2 Bevestig dat het binnenkomende water normaal is

Er komt water uit de leiding;

Binnenkomend water kan in de circulatietank stromen;

Geen wateroverstroming bij de inlaat van de circulatietank.

7.1.3 Controleer op vlotte afvoer

Gebaseerd op de vaststelling dat het binnenkomende water normaal is, is het vloeistofniveau van de circulatietank normaal en is er geen wateroverstroming:

Inspectieapparatuur (backplane, backplane, interne circulatiebak) of er water is, als er water is dat bestond vóór de watersituatie, de oorzaken van dit fenomeen hebben twee, één is de waterdruk, water rechtstreeks uit de circulatietank loopt over, ten tweede, slechte drainage, waardoor water uit de circulatietank lekt, als we kunnen uitsluiten dat de waterdruk te groot is, slechte drainage.

7.2 Sondeonderhoud
7.2.1 Sensor reinigen

Schakel de meter uit, verwijder de sensor uit de doorstroomsleuf en reinig de sensor.

Wanneer u een licht gat schoonmaakt, moet u dit schoonmaken met een wattenstaafje, bij voorkeur met een wattenstaafje gedrenkt in alcohol. Als er geen alcohol aanwezig is, gebruik dan een droog wattenstaafje, zo niet, gebruik dan een papieren handdoek.

7.2.2 Controleer de lichtbron

Schakel de sensor in. Nadat u de meetstatus heeft bereikt, lijnt u de optische poort van de sensor uit met de witte muur. Normaal gesproken kunt u intermitterende rode vlekken van de sensor waarnemen, vergelijkbaar met laseraanwijzers, en de helderheid die met het blote oog wordt waargenomen, mag niet minder zijn dan die van laseraanwijzers. Veel voorkomende fouttoestanden van de lichtbronnen zijn:

  1. Geen verandering en geen lichtemissie na het inschakelen;
  2. De rode vlek is donker, veel minder helder dan een laserpointer;
  3. Wanneer wordt bevestigd dat het lichtgat van de sensor vrij is van watervlekken, worden er rode vlekken uitgezonden en geen geconcentreerde rode heldere vlekken.

Bij een lichtbronstoring kan de sensor uit de stroomsleuf worden verwijderd en voor reparatie en kalibratie naar de fabrikant worden teruggestuurd. Voordat u de sensor weer in de stroomsleuf plaatst, moet u het instrument uitschakelen; Nadat u hem in de circulatiesleuf heeft geplaatst, drukt u er lichtjes op met uw hand om ervoor te zorgen dat hij op zijn plaats zit en niet gekanteld is. U kunt vanaf de zijkant van het instrument zien of de sensor op zijn plaats zit.

7.2.3 Circulatietank reinigen

Maak de doorstroomtank schoon met een buizenborstel en zorg ervoor dat de bodem en zijwanden van de tank vrij zijn van zichtbaar sediment.

7.2.4 De lopende status controleren

Nadat het bovenstaande onderhoud is voltooid, kunnen de routinematige meetwerkzaamheden, zoals waterinname en sondeverzameling, opnieuw worden gestart en kunnen verificatiewerkzaamheden zoals meetwaardevergelijking en éénpuntskalibratie worden uitgevoerd volgens de lokale vereisten.

8. Problemen

Tabel 5-1 geeft een overzicht van de symptomen, mogelijke oorzaken en aanbevolen oplossingen voor veelvoorkomende problemen die u tegenkomt met de laagbereiktroebelheidsmeter. Als uw symptoom niet voorkomt of geen van de oplossingen uw probleem oplost, neem dan contact met ons op.

FOUT MOGELIJKE OORZAAK OPLOSSING

Gemeten waarde is

Te hoog, te laag of

instabiliteit

Abnormaal

luminescentie

van sensor

Controleer de lichtstatus volgens de

gebruiksaanwijzing

Anomalie van wateropslag

Controleer of de waterinlaat, wateropslag en

resterende zijn normaal

Licht raam bederft

Controleer het reinigende effect van het optische venster

en schoonmaakborstel. Als de reinigingsborstel versleten is

en kan het raamoppervlak niet goed schrapen,

vervang de reinigingsborstel

Waterweg abnormaal

Het inlaatdebiet

instelling is onjuist

Controleer het inlaatdebiet en pas het overeenkomstig aan

aan de productparameters

Slechte doorstroming

water overstromen

Zorg voor een positieve daling tussen de overlooppoort

en de afvoerleiding om een ​​vlotte afvoer te garanderen

en vermijd overstroming

Tabel 5-1 Lijst met veelgestelde vragen

9. Garantiebeschrijving
  1. De garantieperiode bedraagt ​​1 jaar (exclusief verbruiksartikelen).
  2. In de volgende gevallen geldt deze kwaliteitsborging niet.
    1. Als gevolg van overmacht, natuurrampen, sociale onrust, oorlog (verklaard of niet verklaard), terrorisme, de oorlog of schade veroorzaakt door dwang van de overheid.
    2. schade veroorzaakt door verkeerd gebruik, nalatigheid, ongeval of onjuiste toepassing en installatie.
    3. Vrachtkosten voor het terugsturen van de goederen naar ons bedrijf.
    4. Vrachtkosten voor versnelde of expresverzending van onderdelen of producten die onder de garantie vallen.
    5. Reizen om lokaal garantiereparaties uit te voeren.
  3. Deze garantie omvat de volledige inhoud van de garantie die door ons bedrijf wordt verstrekt met betrekking tot zijn producten.
    1. Deze garantie vormt een definitieve, volledige en exclusieve verklaring van de garantievoorwaarden, en geen enkele persoon of agent is bevoegd om andere garanties af te geven in naam van ons bedrijf.
    2. De rechtsmiddelen van reparatie, vervanging of teruggave van betaling zoals hierboven beschreven zijn uitzonderlijke gevallen die deze garantie niet schenden, en de rechtsmiddelen van vervanging of teruggave van betaling gelden voor onze producten zelf. Op basis van strikte aansprakelijkheid of andere juridische theorie is ons bedrijf niet aansprakelijk voor enige andere schade veroorzaakt door een defect product of door nalatige bediening, inclusief eventuele vervolgschade die causaal verband houdt met deze voorwaarden.
10. Communicatieprotocollen

Het RS485-communicatieprotocol maakt gebruik van het MODBUS-communicatieprotocol en de sensoren worden gebruikt als slaves.

Gegevensbyte-indeling.

Baudsnelheid 9600
Uitgangspositie 1
Databits 8
Stop beetje 1
Controlecijfer N

Gegevens lezen en schrijven (standaard MODBUS-protocol)

Het standaardadres is 0x01, het adres kan worden gewijzigd door te registreren

10.1 Gegevens uitlezen

Hostoproep (hexadecimaal)

01 03 00 00 00 01 84 0A

Code Functiedefinitie Opmerkingen
01 Apparaatadres
03 Functiecode
00 00 Startadres Zie de registratietabel voor details
00 01 Aantal registers Lengte van registers (2 bytes voor 1 register)
84 0A CRC-checksum, voor laag en achter hoog

Slave-antwoord (hexadecimaal)

01 03 02 00 xx xx xx xx

Code Functiedefinitie Opmerkingen
01 Apparaatadres
03 Functiecode
02 Aantal gelezen bytes
XX XX Gegevens (voor laag en achter hoog DCBA) Zie de registratietabel voor details
XX XX CRC-checksum, voor laag en achter hoog
10.2 Gegevens schrijven

Hostoproep (hexadecimaal)

01 10 1B 00 00 01 02 01 00 0C C1

Code Functiedefinitie Opmerkingen
01 Apparaatadres
10 Functiecode
1B 00 Adres registreren Zie de registratietabel voor details
00 01 Aantal registers Aantal leesregisters
02 Aantal bytes Aantal leesregisters x2
01 00 Gegevens (voor laag en achter hoog DCBA)
0C C1 CRC-checksum, voor laag en achter hoog

Slave-antwoord (hexadecimaal)

01 10 1B 00 00 01 07 2D

Code Functiedefinitie Opmerkingen
01 Apparaatadres
10 Functiecode
1B 00 Adres registreren Zie de registratietabel voor details
00 01 Retourneert het aantal geschreven registers
7D 2D CRC-controlesom (voor laag en achter hoog)
10.3 CRC-controlesom berekenen
  1. Stel één 16-bits register vooraf in als hexadecimaal FF (dat wil zeggen, allemaal 1-en) en noem dit register het CRC-register.
  2. Iso-oring van de eerste 8-bits binaire gegevens (beide de eerste byte van het communicatie-informatieframe) met de onderste 8 bits van het 16-bits CRC-register en het plaatsen van het resultaat in het CRC-register, waarbij de bovenste 8 bits aan gegevens ongewijzigd blijven.
  3. Verschuif de inhoud van het CRC-register één bit naar rechts (naar de lage kant) om de hoogste bit met een 0 te vullen, en controleer de uitgeschoven bit na de rechterverschuiving.
  4. Indien het uitgeschoven bit 0 is: herhaal stap 3 (schuif weer één bit naar rechts); als het uitgeschoven bit 1 is, CRC-register en polynoom A001 (1010 0000 0000 0001) voor de iso-of.
  5. Herhaal stap 3 en 4 totdat de verschuiving naar rechts 8 keer is gemaakt, zodat de volledige 8-bits gegevens in zijn geheel worden verwerkt.
  6. Herhaal stap 2 tot en met 5 voor de volgende byte van het communicatie-informatieframe.
  7. Wissel de hoge en lage bytes van het 16-bits CRC-register uit, verkregen nadat alle bytes van dit communicatie-informatieframe zijn berekend volgens de bovenstaande stappen.
  8. De uiteindelijke inhoud van het CRC-register wordt als volgt verkregen: CRC-code.
10.4 Registertabel
Startadres

Commando

Beschrijving

Aantal van

registreert

Gegevensformaat (hexadecimaal)
0x0700H

Software downloaden

en Hardware

Ds

2

In totaal 4 bytes

00 ~ 01: hardwareversie

02 ~ 03: softwareversie

Het lezen van 0101 vertegenwoordigt bijvoorbeeld 1,1

0x0900H Krijg SN 7

Totaal 14 bytes

00: gereserveerd

01 ~ 12: serienummer

13: Gereserveerd

De 12 bytes van het serienummer worden vertaald volgens ASCII-code, dwz het serienummer van de fabriek

0x1100H

Gebruiker

kalibratie K/B

(lezen/schrijven)

4

Totaal 8 bytes

00~03: K

04~07: B

Om K bijvoorbeeld te lezen, leest u het uit als 4 bytes aan gegevens (laag bit vooraan, DCBA-formaat, u moet deze gegevens naar drijvende komma converteren, zie hieronder voor de conversiemethode)

Om k te schrijven, moeten we bijvoorbeeld k converteren naar een 32-bits drijvende komma en deze schrijven in (DCBA-formaat)

0x1B00H

Borstel ingeschakeld

opstartinstellingen

1

Totaal 2 bytes

00~01:

0x0000 start niet op stroom

0x0100 Inschakelen en zelfstart

0x2600H

Troebelheidswaarde

acquisitie

2

De leestroebelheidswaarde bedraagt ​​4 bytes aan gegevens.

(De lage positie bevindt zich aan de voorkant, DCBA-formaat, en deze gegevens moeten worden geconverteerd naar een wijzigend drijvende-kommagetal. De conversiemethode wordt hieronder weergegeven)

0x3000H

Apparaat

adres (lezen en schrijven)

1

Totaal 2 bytes

00~01: Apparaatadres

Het bereik kan worden ingesteld van 1~254

De verkregen gegevens zijn bijvoorbeeld 02 00 (als de lage positie vooraan staat, betekent dit dat het adres 2 is)

Neem als voorbeeld adres 15 en vervolgens 0F 00

Schrijf het bijbehorende adres (laag vooraan)

Wanneer het huidige apparaatadres onbekend is, kunt u FF gebruiken als algemeen apparaatadres om het huidige apparaatadres op te vragen

0x3100H

Borstel opstarten

(alleen schrijven)

0 Verzend een schrijfopdracht met een schrijflengte van 0
0x3200H

Borstel

herhaald begin

tijd instelling

(lees en

schrijven)

1

Totaal 2 bytes

00~01: Tijd

Neem als voorbeeld de meetwaarde 1E 00 (standaard), de werkelijke waarde is 0x001E, dat wil zeggen 30 minuten.

Als u bijvoorbeeld 60 minuten moet schrijven, converteer dit dan naar 3C 00 om te schrijven.

10.5 Conversiealgoritmen voor getallen met drijvende komma
10.5.1 Getallen met drijvende komma omzetten naar hexadecimale getallen

Stap 1: Converteer de drijvende-kommaweergave van 17,625 naar een binaire drijvende-komma

Zoek eerst de binaire representatie van het gehele deel

17 = 16 + 1 = 1*24+ 0* 23+ 0*22+ 0*21+ 1*20

De binaire representatie van het gehele deel 17 is dus 10001B

Zoek vervolgens de binaire representatie van het fractionele deel

0,625= 0,5 + 0,125 = 1 x 2-1+ 0x2-2+ 1x20

De binaire weergave van het decimale deel 0,625 is dus 0,101B

Het getal met drijvende komma in binaire vorm voor 17,625, uitgedrukt in drijvende-kommavorm, is dus 10001,101B

Stap 2: Shift om de exponent te vinden.

Verschuif 10001,101B naar links totdat er nog maar één plaats over is vóór de komma om 1,0001101B te krijgen, en 10001,101B = 1,0001101 B x 24. Het exponentiële deel is dus 4, dat, opgeteld bij 127, 131 wordt, waarvan de binaire representatie 10000011B is.

Stap 3: Bereken het eindnummer

Als u de 1 vóór de komma van 1,0001101B verwijdert, krijgt u het volgnummer 0001101B (omdat de 1 vóór de komma 1 moet zijn, specificeert de IEEE dat alleen die na de komma moet worden geregistreerd). Een belangrijke opmerking voor 23-bits volgnummers: het eerste bit (dwz het verborgen bit) wordt niet gecompileerd. Het verborgen bit is het bit links van het scheidingsteken, dat meestal op 1 staat en wordt onderdrukt.

Stap 4: Definitie van symboolbits

Een positief getal heeft een tekencijfer van 0 en een negatief getal heeft een tekencijfer van 1, dus 17.625 heeft een tekencijfer van 0.

Stap 5: Converteren naar drijvende komma

1-cijferig teken + 8-cijferige exponent + 23-cijferige mantisse

0 10000011 00011010000000000000000B (overeenkomend met 0x418D0000 in hexadecimaal)

10.5.2 Hexadecimale getallen converteren naar getallen met drijvende komma

Stap 1: Converteer hexadecimaal getal 0x427B6666 naar binair drijvende-kommagetal 0100 0010 0111 1011 0110 0110 0110 0110 0110B in teken-, exponent- en mantisse-bits 0 10000100 11110110110110011001100110b

1 cijferig teken + 8 cijfers exponent + 23 cijfers mantisse

Tekenbit S:

Indexbit E: 10000100B = 1*27+0*26+0*25+0*24+1*23+0*22+0*20

=128+0+0+0+0+0+4+0+0=132

Laatste cijfer M: 11110110110011001100110B = 8087142

Stap 2: Berekening van getallen met drijvende komma

D =(-1)5*(1,0=M/223) *2E-127

= (-1)0*(1,0+8087142/223) *2132-127

= 1 x 1,964062452316284 x 32

= 62,85

Stuur uw vraag rechtstreeks naar ons

Privacybeleid China Goede kwaliteit de sensor van de waterkwaliteit Auteursrecht © 2018-2026 Xi'an Kacise Optronics Co.,Ltd. Alle rechten voorbehouden.
