Hoge precisie MEMS gyroscoop sensor met 50ug Zero Bias Stability en Wide Bandwidth 250Hz voor Inertial Measurement

De KSIMU03D is een topklasse traagheidsmeetapparaat ontworpen voor nauwkeurige navigatie, controle en dynamische meting van wapens. Dankzij het compacte formaat, de hoge weerstand tegen overbelasting en de uitzonderlijke prestaties is dit een favoriete keuze in de branche.

De KSIMU03D-productserie beschikt over volledige MEMS-traagheidsapparaten. De voeding, ADC, processor en interfacechip worden afzonderlijk aangeschaft voor optimale prestaties. De algehele kwaliteit van het product voldoet aan de algemene norm, waardoor betrouwbare en consistente resultaten worden gegarandeerd.

De KSIMU03D bestaat uit een drie-assige gyroscoop, een drie-assige versnellingsmeter, een temperatuursensor, een signaalverwerkingsbord, een structuur en de benodigde software. Het apparaat is ontworpen om de drie-assige hoeksnelheid, de drie-assige versnelling, de stamp- en rolhoek van de drager te meten.

Het apparaat is uitgerust met een seriële RS-422-poort die communiceert volgens het conventionele communicatieprotocol. Bovendien voert het apparaat foutcompensatiegegevens uit, waaronder temperatuurcompensatie, compensatie voor een verkeerde uitlijningshoek van de installatie, niet-lineaire compensatie, enzovoort. Gegevens over de gyroscoop, de versnellingsmeter en de pitch-roll-hoek zijn allemaal opgenomen in de uitvoer.

• Groot bedrijfstemperatuurbereik
• Brede bandbreedte
• Klein formaat
• Snel beginnen
• Hoge precisie
• Hoge betrouwbaarheid en hoge robuustheid
• Nauwkeurige meting in ruwe omgevingen

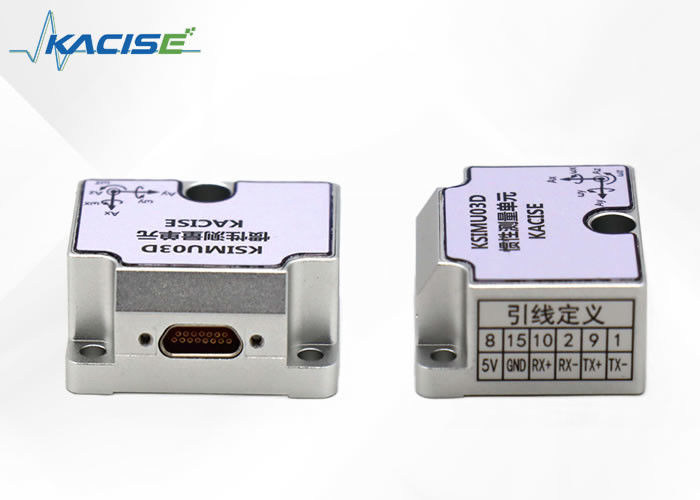

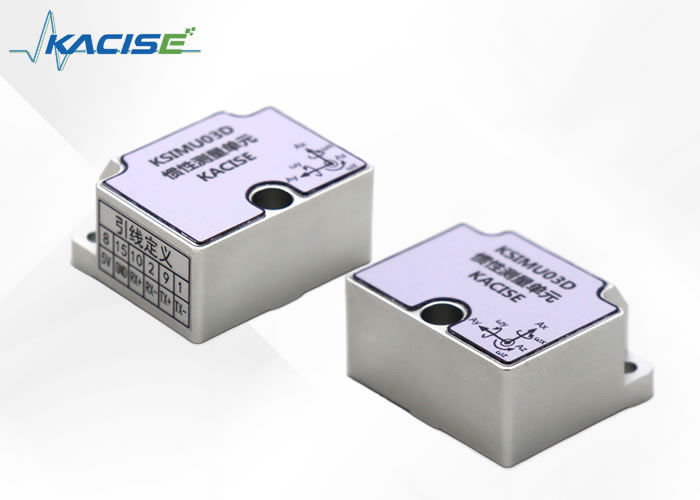

KSIMU03D-traagheidseenheid wordt getoond in figuur 4

Figuur 4 Uiterlijk van de IMU

De KSIMU03D wordt geïnstalleerd met drie Φ4.4 doorlopende gaten en drie M4-schroeven (veerring en platte ring). Wanneer de connector is geïnstalleerd, moet de stekker in het stopcontact worden vergrendeld en moet de kabel worden vastgezet. Het wordt aanbevolen dat de vlakheid en de verticaliteit van het installatieoppervlak ten opzichte van het basisvlak niet meer dan 0,02 mm, niet meer dan 0,04 mm en niet meer dan 0,8 μm van de oppervlakteruwheid bedragen.

Rechterhandregelprincipe 1

De MEMS IMU bevat drie axiale ruimtelijke coördinatensystemen, namelijk X, Y en Z. De X-as wijst naar de richting van de elektrische verbindingsinterface, de Y-as wijst naar de linkerkant van de IMU en de Z-as wijst naar het bovenoppervlak van de IMU, zoals weergegeven in figuur 1.

Figuur 1 IMU Ruimtelijke coördinaat

De installatie van de IMU moet overeenkomen met de as van het coördinatensysteem, anders zijn de gemeten hoeksnelheidsgegevens niet nauwkeurig. Volgens het "Right Hand Rule-principe 1" kunt u snel de as van het coördinatensysteem toewijzen en bepalen. Strek uw rechterhand uit en breid respectievelijk uw duim, wijsvinger en middelvinger uit. De duim wijst in de richting van de X-as, de wijsvinger wijst in de richting van de Y-as en de middelvinger wijst in de richting van de z-as, zoals weergegeven in Figuur 2.

Figuur 2 Principe 1 van de rechterhandregel

Rechterhandregelprincipe 2

De gyroscoop met drie vrijheidsgraden in de IMU meet hoeksnelheden in drie richtingen. Volgens het "rechterhandregelprincipe 2" kan de hoeksnelheidsrichting van de asrotatie snel worden bepaald. Strek de rechterhand uit en spreid de duim. De richting van de duim is de axiale richting, en de richting van de andere vier vingers is de richting van de axiale rotatie van de duim, zoals weergegeven in figuur 3.

Figuur 3 Principe 2 van de rechterhandregel

Definitie van koershoek, spoedhoek en rolhoek

Definitie van de pitchhoek: Als we de X-as als rotatieas nemen, is tegen de klok in positief, horizontaal is nul en het bereik is [-90º, 90º].

Definitie van de rolhoek: Als we de Y-as als rotatieas nemen, is tegen de klok in positief, horizontaal is nul en het bereik is [-180º, 180º].

Definitie van de koershoek: Als we de Z-as als rotatie-as nemen, is linksom positief, is het noorden nul en is het bereik [-180º, 180º].

Het elektrische connectormodel van KSIMU03D is J30JE-15ZKN-J en het overeenkomstige connectormodel is J30J-15TJ. De contactspecifieke verdeling wordt weergegeven in de onderstaande tabel.

Communicatieprotocol

De communicatie-interface is RS422, met 8 databits, 1 startbit, 1 stopbit en geen verificatie; de hoge byte is de eerste en de lage byte is de laatste. De standaard baudrate bij het inschakelen is 460800 en de gegevensupdatefrequentie is 500 Hz.

Instellingsopdracht

1 Installatievoorbereiding

Stop de uitvoer

*0RM=D (Invoeren)

Uitvoer starten

*0RM=U (Invoeren)

2 Stel de bbp-snelheid in

*BAUD=1 (Enter) Stel de baudsnelheid in op 115200

*BAUD=2 (Enter) Stel de baudsnelheid in op 230400

*BAUD=3 (Enter) Stel de baudsnelheid in op 460800

*BAUD=4 (Enter) Stel de baudsnelheid in op 921600

3 Stel de uitgangsfrequentie in

*FREQ=1 (Enter) Stel de uitgangsfrequentie in op 100 Hz

*FREQ=2 (Enter) Stel de uitgangsfrequentie in op 125 Hz

*FREQ=3 (Enter) Stel de uitgangsfrequentie in op 250 Hz

*FREQ=4 (Enter) Stel de uitgangsfrequentie in op 500 Hz
