Plaats van herkomst: | China (Mainland) |
Merknaam: | Kacise |
Certificering: | certificate of explosion-proof, CE |
Modelnummer: | KSMIT3 |
Min. bestelaantal: | 1pcs |
---|---|
Verpakking Details: | each unit has individual box and all boxes are packed in standard packages or customers requests available |
Levertijd: | 5-8 working days |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 1000 Pieces per Week |
g-gevoeligheid: | 0.1°/s/g | Uitgangsfrequentie: | 100hz@230400 Baud Rate |
---|---|---|---|
Voor de toepassing van de onderstaande definitie:: | 2 graden (rms) | Volledig - schaal: | 6 gauss |
Scale Factor variatie: | 0.05% | Ruisdichtheid: | 200 μg/√Hz |
Bandbreedte (-3 dB): | 180 | Resolutie: | 120uguss |
Hoog licht: | Gyrosensor voor videodrones,230400 Gyrosensor voor Baud-snelheid,Uitgangsfrequentie 100Hz Gyrosensor |

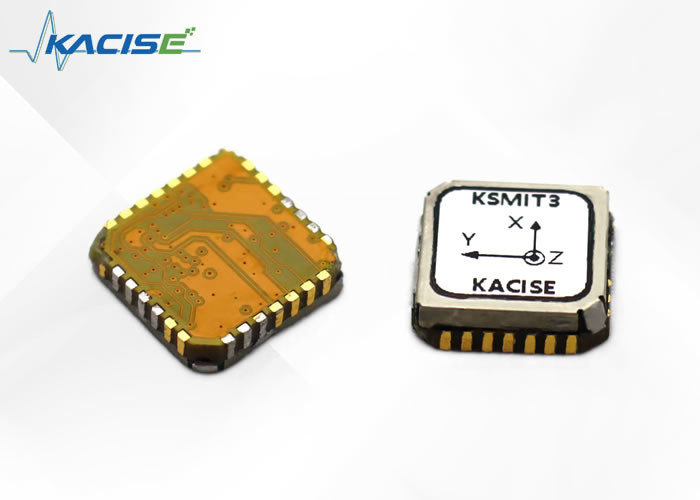

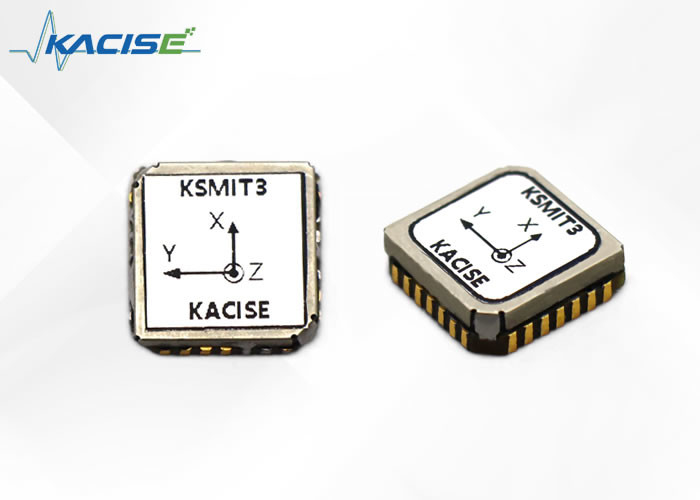

KSMIT3 is een state-of-the-art houding kop en referentiesysteem dat als een volledig functionele zelfstandige module.Dit maakt het gemakkelijk te integreren in elk systeem..
Dit innovatieve systeem beschikt over een volledig gedocumenteerd en industrie-standaard communicatieprotocol, waarmee gegevensberichten kunnen worden aangepast aan de frequentie, het uitvoerformaat en de gegevens.Het signaal wordt volledig op het bord verwerkt.Deze functie maakt KSMIT3 ideaal voor gebruik in eenvoudige MCU-besturingsomgevingen.
KSMIT3 heeft een hoge nauwkeurigheid onder dynamische omstandigheden met een flip- en pitch-nauwkeurigheid van 1 graad RMS, evenals een afbuigingsnauwkeurigheid van 2 graden RMS.waardoor het perfect is voor gebruik bij de controle en stabilisatie van elk object of navigatie, zoals drones.
● Volledige prestaties AHRS op 12,1 x 12,1 mm modules
● Flip/pITch nauwkeurigheid (dynamisch) 1,0 graden
● Koersnauwkeurigheid 2,0 graden
● Zeer lage eisen aan de hoofdverwerker
● Een uniforme interface voor de gehele levenscyclus van het product
● Klein vermogen (45 mW bij 3,0 V)
● Compatibel met PLCC28 PCB's (12,1 x 12,1 x 2,6 mm)
Artikel 1 | Parameters (typische waarden) | |
HOOFSTELLING PUNCTIViteit | Voor de toepassing van de onderstaande definitie: | 2 graden (rms) |
Rol-/pitch nauwkeurigheid (dynamisch) | 1 graad (rms) | |
Gyroscopen | Volledige schaal | ± 2000°/s |
In-run biasstabiliteit | 10°/h | |
Niet-lineariteit | 00,1% | |
Scale Factor variatie | 0.05% | |
g-gevoeligheid | 0.1°/s/g | |
Ruisdichtheid | 0.01o/s/√Hz | |
Bandbreedte (-3 dB) | 180 Hz | |
Accelerometers | Volledige schaal | ± 16 g |
In-run biasstabiliteit | 0.1 mg | |
Niet-lineariteit | 00,5% | |
Scale Factor variatie | 0.05% | |
Ruisdichtheid | 200 μg/√Hz | |
Bandbreedte (-3 dB) | 180 | |
Magnetometer | Volledige schaal | 6 gauss |
Niet-lineariteit | 00,1% | |
Resolutie | 120uguss | |
Ruis (rms) | 50 gauss | |
Interfaces | Voerspanning | 3.3v DC |
seriepoortcommunicatie | TTL | |
Uitgangsfrequentie | 100hz@230400 baud-snelheid |

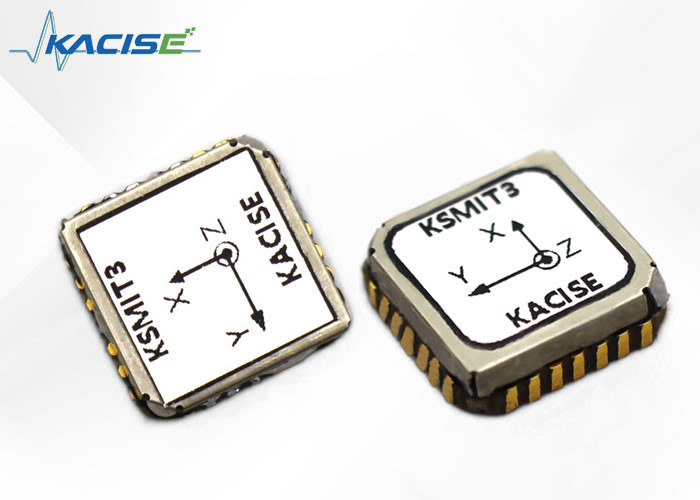

De KSMIT3 gebruikt een rechtshandige coördinaten en het standaardsensorframe is gedefinieerd zoals weergegeven in figuur 13.Zie de handleiding Hardware-integratieEen aantal van de meest gebruikte gegevensuitgangen met hun uitgangscoördinaten zijn in figuur 1 weergegeven.
Figuur 1 Vaste coördinatensysteem voor KSMIT3-module
De baudrate is 115200bps, 230400bps en 460800bps. Data bit 8, stop bit 1, geen check bit. Hoge bytes komen eerst en lage bytes komen laatst.De standaard baudrate is 230400bps.
Aantal bytes | Naam | Type byte | Magnifi-cation | Bereik | NietIT | Beschrijving |
1 tot 2 | Frame Header | U,2 | 0XAA 71 | |||
3 | Frameformaat nummer | Vaste waarde 3=0x03 | ||||
4 | Communicatiekaderlengte | Vaste waarde 100=0x64 | ||||
5 tot 13 | Giro | S3*3 | 1e-4 | ± 838.8608 | °/s | X/Y/Z rechts/voor/boven |
14 tot 22 | Acc. | S3*3 | 1e-5 | ± 83.88608 | g | X/Y/Z rechts/voor/boven |
23 tot 28 | Magn | S3*2 | 1e-2 | ± 327.68 | UT | X/Y/Z rechts/voor/boven |
29 tot 31 | Hbar | S1*3 | 1e-2 | ±83886.08 | mbar | Barometer |
32 | Vlaggen | U,1 |
BIT1-Magnetisch geldig merk 1- geldig BIT2-Barometrische geldige vlag 1- Geldig BIT3- GPS_exist GPS-informatie uitgaan of niet 0- Geen GPS-informatie 1- GPS-informatie beschikbaar BIT4-GPS-informatie Geldige vlag 1- Geldig BIT5-8 Nulvullen |
|||
33 tot 40 | Systeem gereserveerde woorden | |||||
41 tot 49 | GPS_Vele/N/U | S3*3 | 1e-4 | ± 838.8608 | m/s | GPS Oost/Noord/Sky Speed |
50 tot 60 | GPS_Lon/Lan | S2*4 | 1e-7 | ± 214.7483648 | ° | GPS lengte/GPS breedtegraad |
GPS_Hmsl | S1*3 | 1e-2 | ±83886.08 | m | GPS AltITude | |
61 tot 62 | GPS_Headmot | S1*2 | 1e-2 8 | ± 327.6 | ° | GPS-richting |
63 | GPS_status | U,1 |
BIT1~4-Aantal GPS-positiesatellieten (maximaal 15) BIT5 -GPS-positiemerk 1 geldig BIT6~8- GPS-positioneringstype GPS_ Fixtype 0x00=Geen oplossing 0x01=Slechts voor de dood 0x02=2d Fix 0x03=3d-Fix 0x04=Gnss+Dood ontvangen gecombineerd 0x05=Tijd alleen oplossen |
|||
64 tot 65 | GPS_Pdop | U,2 | 1e-2 | |||
66 tot 71 | Ins_Att | S,2*2 | 1e-2 | ± 327.68 | ° | Ptich ±90° Rollen ±180° |
S1*2 | 655.36 | ° | Buigpunt ± 180° | |||
72 tot 80 | Vn | S3*3 | 1e-4 | ± 838.8608 | m/s | Vel_E/N/U |
81 tot 89 | Positie | S2*4 | 1e-7 | ± 214.7483648 | ° | Lange/breedte |
S1*3 | 1e-2 | ±83886.08 | m | AltITude | ||
92 | Modes en scenario's | U,1 |
BIT1~4- Werkwijze Align=1; Ins=2; Ahrs=3; Vg=4 BIT5~8- Werkscenario 1=Aan boord;2=Binnenshuis;3=Aan boord 4=Fixed Wing;5=Rotor |
|||
93~96 | Reserve | Nul vullen | ||||
97~98 | Temperatuur | S,2 | 1e-2 | ± 327.68 | °C | |
99 | Graaf. | U,1 | ||||
100 | Controlecode | Som van alle tekens voor de check BIT |
Pinconfiguratie
Figuur 2: Pinconfiguratie van de KSMIT3-module (boven)
Num. | Naam | Type | Beschrijving |
7 | VDDIO | Kracht | Digitale voedingsspanning |
8 | GND | ||
23 | UART_RX | UART-interface | Gegevensinvoer van de ontvanger |
24 | UART_TX | UART-interface | Gegevensuitgang van de zender |
25 | GND | ||
18 | AUX_RX A | Hulp-GNSS-interface | Receivergegevensinvoer van GNSS-module |
19 | UX_TX | Hulp-GNSS-interface | Uitvoer van gegevens van de zender naar GNSS-module |
20 | SYNC_PPS | Hulp-GNSS-interface | Impulsen per seconde van GNSS-module |
De standaardinstelling van het product is "continuous output" wanneer het wordt ingeschakeld en om parameters in te stellen, moet eerst het commando "stop output" worden verzonden.De gebruiker moet het apparaat aanzetten en opnieuw opstarten om automatisch over te schakelen naar de toestand van continue transmissie..
1 Stop-uitgang
Het stoppen van de output is om de standaardstand "continuous output" op stroom te schakelen naar de "parameter setting" -stand.
Gezonden naar: * PA ruimte GS01 ruimte STOP wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte STOP-ruimte 0 wagen retour Mislukte
*PA ruimte GS01 ruimte STOP ruimte 1 wagen terugkeer succesvol
2 Werk scenario's opstellen
Het product moet de filterparameters schakelen volgens verschillende toepassingsscenario's. Werkscenario's omvatten auto gemonteerd, binnenshuis (schommeltafel), schip, vaste vleugel en rotor,met het standaard scenario aan boord voor aansturing.
Scene Switching is om de standaard "auto scène" te schakelen wanneer deze wordt ingeschakeld op de eigenlijke scène.
Stuur: * PA ruimte GS01 ruimte SCENES ruimte 1 wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte SCENES-ruimte 1-ruimte 0 wagen terugkeer Mislukte
*PA ruimte GS01 ruimte SCENES ruimte 1 ruimte 1 koets terugkeer succesvol
Opmerking: De onderstreepte tekens omvatten 1-auto gemonteerd, 2-inrichting, 3-schip gemonteerd, 4-vaste vleugel, en 5-rotor optionele.
3 Instelling van het Baud-percentage
De standaard baud-snelheid is 230400bps, die kan worden ingeschakeld door commando's te sturen.
Stuur: * PA ruimte GS01 ruimte BAUD ruimte 1 wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte BAUD-ruimte 1-ruimte 0 wagen retour mislukt
*PA ruimte GS01 ruimte BAUD ruimte 1 ruimte 1 wagen terugkeer succesvol
Opmerking: de inhoud van de onderstreepte tekens is facultatief 1-115200bps, 2-230400bps en 3-460800bps.
4 Herstellen van fabrieksinstellingen
Het herstellen van de fabrieksinstellingen omvat het instellen van de werkscene, frameformaat, baudrate, magnetische declinatie en magnetisch veldkalibratie op standaardwaarden.
Stuur: * PA ruimte GS01 ruimte RESET wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte RESET-ruimte 0 wagen retour Mislukte
*PA ruimte GS01 ruimte RESET ruimte 1 wagen terugkeer succesvol
5 Instelling van de magnetische declinatiehoek
De standaard magnetische declinatie is 0, met positief magnetisch noordoosten en negatief magnetisch westen.
Stuur: * PA-ruimte GS01-ruimte MDEC-ruimte +/- XX.XX wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte MDEC-ruimte 0 wagen retour Mislukte
*PA ruimte GS01 ruimte MDEC ruimte 1 wagen terugkeer succesvol
Opmerking: als de magnetische declinatiehoek -2,5 graden is, is de onderstreepte string -02.50; indien de magnetische declinatiehoek +1,5 graden is, is de onderstreepte string +01.50.
6 Kalibratie van het magnetisch veld
Bij de werking van magnetische sensoren kan IT onvermijdelijk worden beïnvloed door de interferentie van omringende elektromagnetische velden.die kan leiden tot verschillende graden van afwijking en vervorming van de magnetische veldsterkte van de as XYZ, gemeten door de magnetische sensorMagnetisch veld kalibratie is om zachte en harde magnetische interferentie te compenseren door algoritme leren van de omringende magnetisch veld omgeving.we raden ten zeerste aan dat na elke installatie en na veranderingen in de omgeving van het magnetisch veld een magnetisch veldkalibratie moet worden uitgevoerd.
Bij het kalibreren van het magnetisch veld moeten de omringende storende stoffen onveranderd blijven (d.w.z.Het product wordt in de loop van het productrotatieproces en de relatieve positie van het product in de verpakkingsruimte met het product gedraaid.De kalibratie vereist dat de gebruiker geen mobiele telefoons, magnetische kaarten, sleutels of metalen of aangedreven apparaten heeft die het elektromagnetische veld op zijn lichaam kunnen beïnvloeden.
Let op: Alleen binnen het beperkte interferentiebereik kan de magnetische veldkalibratie een compensatie-effect hebben.Het bereik van de magnetische sensor is ongeveer tussen plus en minus 1 GaussAls de magnetische veldinterferentie meer dan plus of minus 0,5 Gauss bedraagt, kan de magnetometer de verzadigingstoestand bereiken.die het compensatie-effect belemmertWanneer de kalibratie mislukt, geeft IT aan dat het probleem zich heeft voorgedaan.
2D-kalibratie
Opmerking: wanneer het product niet in 3D kan draaien, kan 2D-kalibratie worden gebruikt.2D-kalibratie kan via de interface of seriële poort worden voltooid door commando's uit te geven.
1. Aanvang van de kalibratie: Voordat de gebruiker de kalibratie uitvoert, wordt een
Stuur: * PA ruimte GS01 ruimte MCAL ruimte START wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte MCAL-ruimte START-ruimte 0 wagen retour Mislukte
*PA ruimte GS01 ruimte MCAL ruimte START ruimte 1 wagen terugkeer succesvol
2 Stop kalibratie: horizontale rotatie starten voor meer dan 2 beurten, en na voltooiing verzenden
Stuur: * PA ruimte GS01 ruimte MCAL ruimte END wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte MCAL-ruimte 0 wagen retour Mislukte
*PA ruimte GS01 ruimte MCAL ruimte 1 ruimte X: x.xx ruimte Y: y.yy wagen terugkeer Succesvol
Opmerking: Als de kalibratieresultaten van 0,90-1 worden weergegeven, wordt aangegeven dat de kalibratieresultaten goed zijn, terwijl > 1,1 of < 0,9 slecht zijn.
3. Resultaat van de kalibratie opslaan: Na gebruikerskalibratie moet u op basis van de kalibratieresultaten beslissen of u wilt opslaan.
Stuur: * PA ruimte GS01 ruimte MCAL ruimte SAVE wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte MCAL-ruimte SAVE-ruimte 0 wagen retour Mislukte
*PA-ruimte GS01-ruimte MCAL-ruimte SAVE-ruimte 1 wagen terugkeer succesvol
4. Duidelijke kalibratie-resultaten: na de kalibratie besluit de gebruiker op basis van de kalibratie-resultaten of hij wil kalibreren.
Stuur: * PA ruimte GS01 ruimte MCAL ruimte CLEAR wagen terugkeer
Antwoord:
* PA-ruimte GS01-ruimte MCAL-ruimte CLEAR-ruimte 0 wagen retour Mislukte
*PA-ruimte GS01-ruimte MCAL-ruimte CLEAR-ruimte 1 wagen terugkeer succesvol
Miniatuurvliegtuigen
• Afleverdrones
• Video-drones
• Landbouwrv's
Machines en toestellen
• Satcom in beweging (SotM)
• bouwmachines
• Monitoring van schepen
Robotica
• Autonome landbouw
• Automatisering van magazijnen
• Robotarmen
Andere toepassingen
• Handtoestellen
• Voetgangersnavigatie
• VR/AR en HMD's
•navigatiehulp
