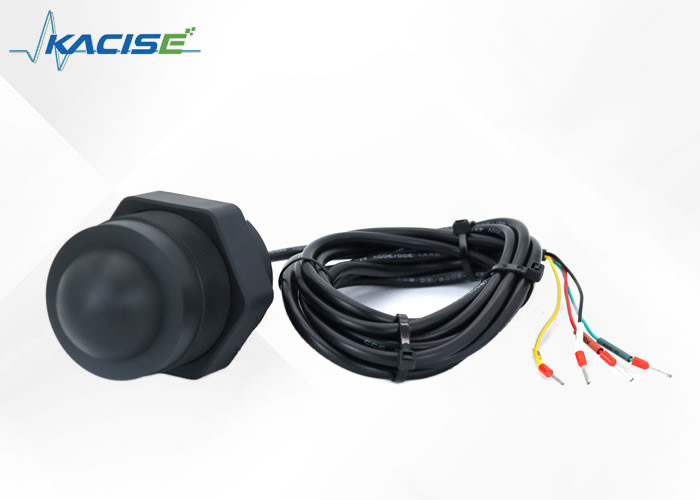

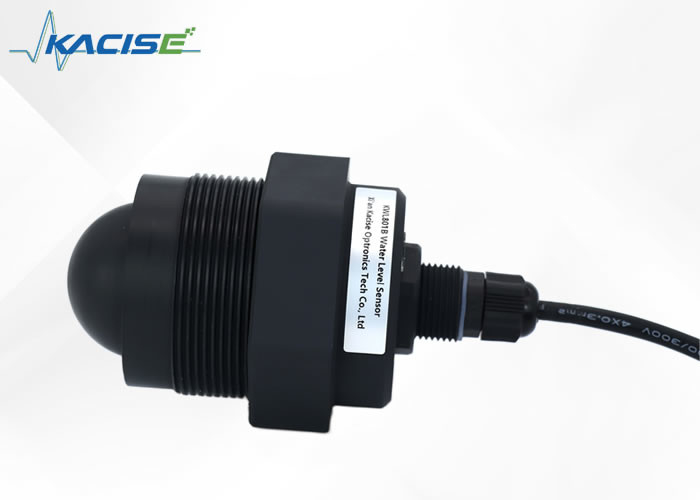

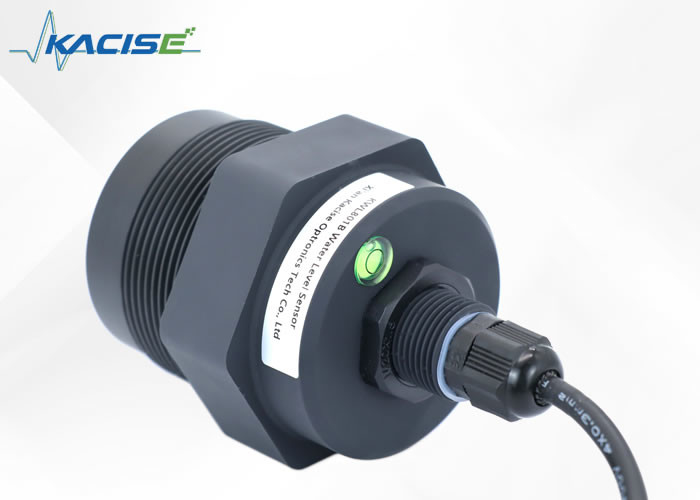

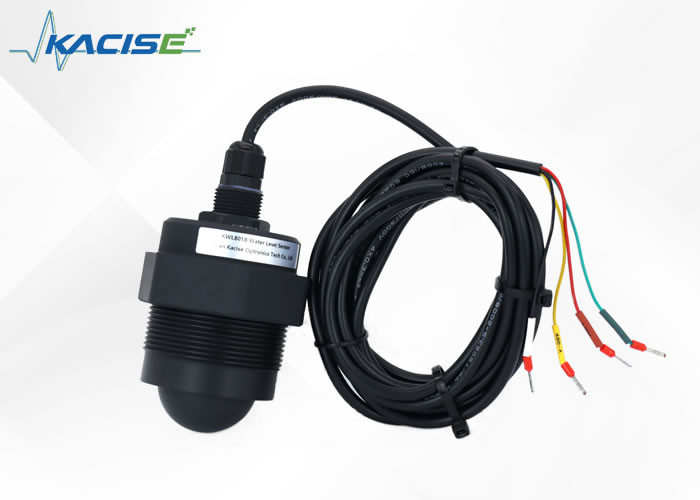

Productbeschrijving:
De radarniveau-sensor KWL801B-RS485 voldoet aan de eisen van de nationale norm DB50/T 826-2017 voor niveaumeters.Dit product is uitgerust met een kerncomponent die is ontworpen met IP68 waterdichte technologie om volledige afdichting te garanderen.
Het biedt een maximaal meetbereik van maximaal 40 meter en de minimale blinde vlek is minder dan 6 cm.de KWL801B-RS485 radarniveau sensor bereikt een superieure nauwkeurigheid door zijn hogere frequentie en bredere bandbreedte.
Het product wordt geleverd met een vaste beugel voor een gemakkelijke installatie.
Kenmerken en parameters:
- Gebaseerd op de zelf ontwikkelde CMOS millimeterwave RF chip
- Meer compacte RF architectuur
- Hoger signaal-geluidsverhouding
- Kleine dode zone
- Werkbandbreedte 5 GHz
- Hoger meetresolutie en meetnauwkeurigheid
- Minder invloed van de storing in de installatieomgeving
- Meer gemakkelijk van installatie en
- Modern ontwerp van geïntegreerde platte antenne
| Model |
KWL801B-RS485 |
| Frequentie van de metingen |
80 GHz |
| Communicatie |
RS485 |
| Frequentie van verwerving |
≥ 200 ms/configureerbaar |
| Stroomstroom |
12V/14mA |
| Accuraatheid van de afstandsmeting |
± 2 mm |
| Communicatieprotocol |
Modbus/tekstprotocol |
| Breedte van de antennenstraal |
± 2,75° |
| Voerspanning |
9 tot en met 24 V |
| Meetbereik |
0.2 tot 40 m
0.18~30m
0.1~15/20m
0.06~3/5/10m
|
| RF-impulsstroom |
100 mA/20 ms |
| Werkvochtigheid |
0~95% |
| Soort draad |
G draad/ op maat |
| Werktemperatuur |
-40 tot 75°C |
| Graad van waterbestendigheid |
IP68 |
| Nettogewicht |
00,6 kg |
Toepassingen:
De radarniveau-sensor werkt volgens het principe van tijdsgebiedreflectie (TDR).een elektromagnetische puls reist met de snelheid van het licht langs de kabel of de sonde totdat deze het oppervlak van het gemeten medium treftOp dit punt wordt een deel van de puls weerkaatst naar de pulszender, op hetzelfde pad als het oorspronkelijke signaal.
De afstand tussen de zender en het oppervlak van het medium is recht evenredig aan de verspreidingstijd van de puls.de hoogte van het gemeten niveau kan worden berekend op basis van deze tijdingsinformatieDit stelt de radarniveau-sensor in staat om nauwkeurige en betrouwbare metingen van het vloeistofgehalte te leveren, ongeacht de omringende omgevingsfactoren.
Een van de belangrijkste voordelen van radarniveau sensoren is hun vermogen om te werken in harde industriële omgevingen.zij worden niet beïnvloed door factoren zoals temperatuurBovendien kunnen ze continue metingen verrichten, waardoor ze ideaal zijn voor toepassingen zoals procescontrole en voorraadbeheer.
Ondersteuning en diensten:
De technische ondersteuning en diensten van het product Radar Level Transmitter omvatten:
- Installatie- en inbedrijfstellingshulp
- Ondersteuning bij het oplossen van problemen
- Reguliere onderhouds- en kalibratiewerkzaamheden
- Upgrades en software-updates
- Opleidings- en onderwijsmiddelen
- Garantie- en reparatiediensten
Instructies voor bedrading:
Verpakking en verzending:
Verpakking:
- De radarbeeldsender wordt veilig verpakt in een stevige kartonnen doos.
- De doos zal worden gelabeld met de naam van het product, het modelnummer en alle andere relevante informatie.
- Binnenin de doos wordt de zender in een bubbelwrap of ander beschermend materiaal gewikkeld om schade tijdens het vervoer te voorkomen.
Vervoer:
- We bieden wereldwijde verzending aan voor de Radar Level Transmitter.
- Het product wordt verzonden via een gerenommeerde koeriersdienst zoals DHL of FedEx.
- De verzendkosten worden berekend op basis van de bestemming en het gewicht van het product.
- De klanten krijgen een trackingnummer zodra het product is verzonden.
- De levertijden kunnen afhankelijk van de bestemming variëren, maar we streven ernaar om ervoor te zorgen dat al onze producten op tijd worden afgeleverd.
