Productbeschrijving:

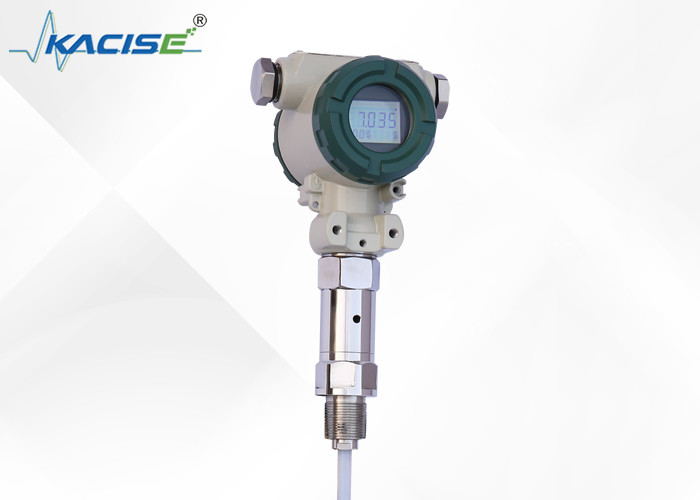

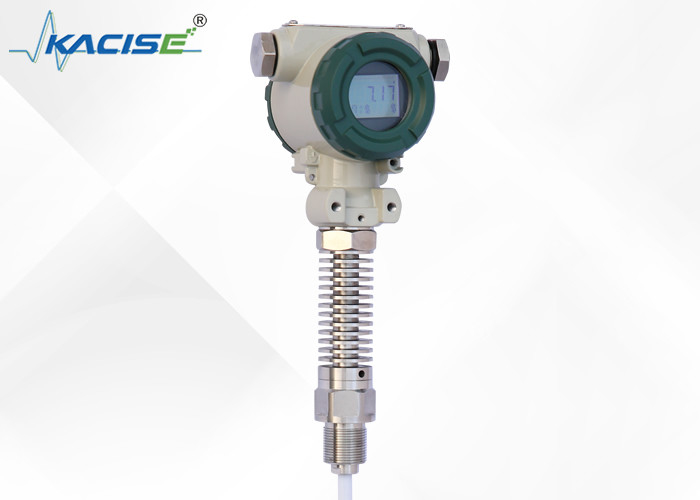

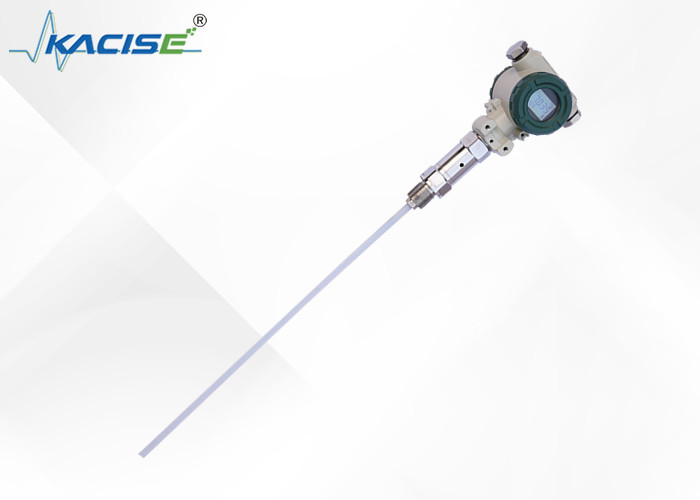

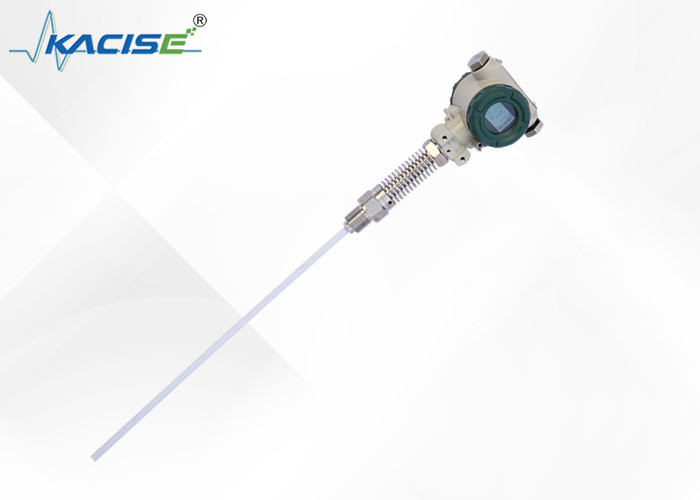

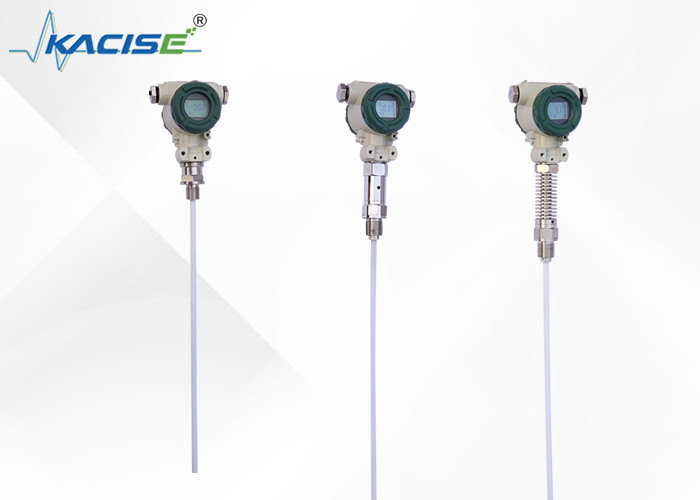

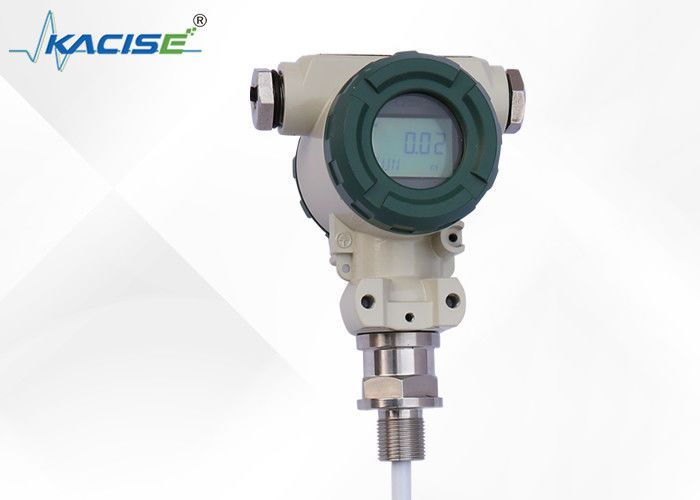

capacitieve niveauzender van de KCF600-serie
De capacitieve niveauzender van de KCF600-serie is ontworpen voor continue detectie van vloeistoffen onder moeilijke omstandigheden, zoals hoge temperatuur en druk, hoge corrosie, gemakkelijk te kristalliseren,en gemakkelijk te pluggenHet is ideaal voor het meten van water, zuur- en alkalische oplossingen en het waterniveau in een ketel.en gemakkelijk te installeren.
De capacitieve niveausender van de KCF600-serie kan in verschillende situaties gemakkelijk de traditionele zwevende, ingangs- en differentialdrukniveausenders vervangen.met geavanceerde RF capacitive sensing circuits, worden de belangrijkste onderdelen nauwkeurig gecompenseerd door temperatuur en lineariteit gecorrigeerd, en vervolgens omgezet in een standaard elektrisch signaal, meestal met een uitgang van 4 ~ 20 mA.de zender kan worden geconfigureerd om te communiceren met behulp van de HART, CANBUS, en 485 communicatieprotocollen.
Het volledige assortiment zenders van de KCF600-serie heeft een zelfkalibratiefunctie, waarmee gebruikers eenvoudig de "nul" en "bereik" -instellingen met slechts twee toetsen kunnen kalibreren.Deze eigenschap zorgt ervoor dat de zender nauwkeurig en effectief werkt in complexe situaties.
Kenmerken:
- Eenvoudige en betrouwbare structuren:Het apparaat heeft eenvoudige structuren en bevat geen bewegende of elastische componenten. Daarom heeft het een hoge mate van betrouwbaarheid en vereist het minimale onderhoud.het heeft geen regelmatige middelgrote en kleine reparaties nodig.
- Diverse signaaluitgang:Dit apparaat biedt een verscheidenheid aan signaaluitgangsopties, waardoor het eenvoudig is om te configureren met verschillende systemen.
- Geschikt voor houders met hoge temperatuur en hoge druk:De meetgegevens worden niet beïnvloed door de temperatuur van de meetvloeistof, de specifieke zwaartekrachtvorm van de container of drukbeïnvloeden.
- Geschikt voor het meten van corrosieve vloeistoffen:Dit apparaat is bijzonder geschikt voor het meten van zuur, alkalie en andere corrosieve vloeistoffen zonder schade aan de onderdelen.
- Bescherming tegen overstroom, overspanning en krachtpolariteit:Dit apparaat biedt een perfecte bescherming tegen overstromings-, overspannings- en energiepolariteitsproblemen om de veiligheid van het apparaat en de gebruikers ervan te waarborgen.
Technische parameters:
| Detectiebereik |
Het detectiebereik van dit apparaat strekt zich uit van 0,01 tot 30 meter. |
| Precisiteit |
Dit apparaat biedt twee niveaus van nauwkeurigheid, niveau 0,2 en niveau 0.5. |
| Drukbereik |
Het drukbereik dat door dit apparaat wordt ondersteund, is van -0,1 MPa tot 32 MPa. |
| Temperatuur van de sonde |
Voor de temperatuur van de sonde is het gespecificeerde bereik van -50 tot 250 graden Celsius. |
| Omgevingstemperatuur |
Het omgevingstemperatuurbereik dat dit apparaat aankan is van -20 tot 60 graden Celsius. |
| Bergingstemperatuur |
Wat de opslagtemperatuur betreft, bedraagt het bereik dat dit apparaat ondersteunt -55 tot +125 graden Celsius. |
| Uitgangssignaal |
Het uitgangssignaal wordt geleverd in de vorm van 4-20mA, 4-20mA met HART-communicatie/485/CAN-buscommunicatie |
| Voedingsspanning |
Het apparaat vereist een voedingsspanning van 12-28VDC en moet worden aangedreven door een veiligheidsbarrière. |
| Bevestiging |
Het apparaat kan worden gemonteerd met schroefmontage M20x1.5Voor de aanpassing van de afmetingen van de banden worden de onderdelen van de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de afmetingen van de banden, de banden, de banden, de banden, de banden, de banden, de banden, de banden, de band |
| Gewatteerd materiaal |
Voor nat materiaal worden 316 roestvrij staal, 1Gr18Ni19Tior en PTFE gebruikt. |
| Langetermijnstabiliteit |
De langetermijnstabiliteit van het apparaat is minder dan of gelijk aan 0,2% FS/jaar. |
| Temperatuurverschil |
De temperatuurdrift van het apparaat is kleiner dan of gelijk aan 0,02% FS/graden Celsius binnen een bereik van 0 tot 70 graden Celsius. |
| Explosie niveaus |
De door het apparaat ondersteunde ontploffingsniveaus zijn onder meer intrinsiek veilig ExiraIIC T6 en vlamvast Ext II C T5. |
| Bescherming |
Het apparaat is beschermd volgens de IP67-norm. |
| Intrinsiek veilige parameters |
De intrinsiek veilige parameters vereisen Ui:28VDC, Ii:93mA, Pi:0.65W, Ci:0.042uf en Li:0mH. |
Installatie en ingebruikname
De kabel- en staafniveauzender heeft een verscheidenheid aan vaste manieren om zich aan te passen aan de verschillende werkomstandigheden.5 vrouwelijke draad of flens, kunt u kiezen uit drie installatiemethoden (wandmontage, horizontale buisrek en verticale buisrek, die u handig maken bij de installatie ter plaatse.(Met foto's)
Bij het meten van de media van de grotere mobiliteit kan de gebruiker de gewicht bevestiging kiezen om te voorkomen dat de sensor vormen gewelddadige schommeling, die de rol van de stabiliteit van de sensor kan spelen.De zware voorwerpen moeten bij het toevoegen van het gewicht in de bodem van de container worden geplaatst., zodat de draad van de sensor niet breekt.
Wanneer de omstandigheden op het terrein slecht zijn, dient de gebruiker het sensorschild te gebruiken om de sensor te beschermen om schade door vreemde lichamen te voorkomen of de meetnauwkeurigheid te beïnvloeden.
Als de containers niet van metaal zijn, moeten we de transmitterbehuizing met een toegangsdraad aan de bodem van de container plaatsen wanneer we een KCF600-staafniveau-transmitter gebruiken;anders is de meting onjuist.
Dit product is in de fabriek gekalibreerd; de aanpassing van het veld kan volgens de volgende methoden plaatsvinden:
A: Intelligente schakelingsmethode:
Site-zero----- Wanneer het vloeistofniveau zich op de laagste plaats bevindt, houd de "Z" -toets en de "S" -toets gedurende 8 seconden ingedrukt na dezelfde tijd vrijlating, en klik dan op de "Z" -toets,de uitgangsstroom wordt automatisch ingesteld op 4mA.
Als het vloeistofgehalte op de hoogste plaats is, houd je de Z-toets en de S-toets 8 seconden ingedrukt.de uitgangsstroom wordt automatisch ingesteld op 20 mA.
B: Analoogcircuit debugging methode:
Wanneer het vloeistofniveau in de volgende limiet, gebruik de schroevendraaier langzaam draaiende "Z" potentiometer, observeren van de ammeter metingen dicht bij 4mA
Wanneer het vloeistofniveau in de bovengrens, gebruik de schroevendraaier langzaam draaiende potentiometer "S" en observeer de ammeter metingen dicht bij 20mA
En bedien het nog 2-3 keer, totdat de nul en span waren nauwkeurig 4mA en 20mA. Na aanpassing, strenger de dekking van de zender moet zijn.
Opmerking:
- Producten leveren met productcertificering en handleiding, die productnummer, technische parameters, bedradingsdiagram en de datum van productie hebben, controleer deze om fouten te voorkomen.
- De installatie moet gebaseerd zijn op de productverbinding en draadtypen, controleer of de site-interface consistent is met de productinterface of niet.Let op de afdichting., kan het koppel niet rechtstreeks worden toegevoegd aan de zenderbehuizing en kan alleen worden toegevoegd aan de zespartij-zenderinterface.
- De bedrading moet strikt in overeenstemming zijn met de bedrijfsinstructies.
- Dit product is een nauwkeurig instrument voor energieomzetting, ontmantelen, botsen, vallen en hard afstoten is verboden.
- Transmitter werkt onmiddellijk nadat de stroom is ingeschakeld, maar de uitgang kan stabiel zijn na het opwarmen gedurende 30 minuten.
- Abnormaal gebruik, stroomverlies, controle of contact met onze technische afdeling.
- Vervoer, opslag dient te geschieden om de oorspronkelijke verpakking te herstellen en in een koel, droog, geventileerd magazijn te worden opgeslagen.
- Bij de installatie moet worden gezorgd dat de sensordraad niet breekt.
- Bij de installatie van de sensordraad moet de afstand van de zwembadwand ten minste 10 cm hoger liggen, anders is de meting niet nauwkeurig.
- De aardingslijn van de gehele PTFE-structuur en het staafniveau moeten worden geleid met meetmiddelen; anders zou de meting niet nauwkeurig zijn.
- De installatieplaats dient doeltreffende maatregelen voor bliksembescherming te nemen.
- De behuizingen van alle zenders van deze serie moeten geaard zijn; de aardingsweerstand moet kleiner zijn dan 4Ω.
- De veiligheidshindering moet explosiebestendig zijn gecertificeerd; de installatievereisten moeten voldoen aan de voorschriften van de instructies.
- Wanneer de zender wordt gebruikt in de zone "0", moeten de met barrière aangedreven vermogenstransformatoren voldoen aan de voorschriften van GB3836.4-2000 nr. 8.1.
Toepassingen:
De Kacise Fluid Level Meter is perfect voor capacitieve niveaumetingen in een reeks scenario's. Het kan worden gebruikt in brandstoftank, chemische tanks, watertanks en nog veel meer.± 5% zorgt ervoor dat u elke keer nauwkeurige metingen krijgtHet bereik van dit product is 0,01~30 M, waardoor het een uitstekende keuze is voor een breed scala aan toepassingen.
De Kacise Fluid Level Meter is ideaal voor gebruik in GPS-tracking oplossingen.Dit is van belang voor het beheer van de wagenpark en kan bijdragen tot het verlagen van de brandstofkostenDe Kacise Fluid Level Meter is ook ideaal voor gebruik in brandstoftankjes voor generatoren en andere apparatuur.
De Kacise Fluid Level Meter heeft een temperatuurdrift van ≤ 0,02% FS/°C (bereik van 0 ̊70°C) en een omgevingstemperatuurbereik van -20 ̊-60 °C.Het vereist een stroomtoevoerspanning van 2 28 VDC en moet worden aangedreven door de veiligheidsbarrière om maximale veiligheid en betrouwbaarheid te garanderen..
Tot slot is de Kacise Fluid Level Meter een veelzijdig en betrouwbaar product dat in een breed scala van toepassingen kan worden gebruikt.bereik en temperatuur drift maken het een geweldige keuze voor degenen die een capacitieve vloeistof niveau sensorOf u nu brandstofgehalte in voertuigen of spoorgehalte in chemische tanks moet meten, de Kacise Fluid Level Meter is de perfecte oplossing.Met een snelle levertijd en gemakkelijke betalingsvoorwaarden (100% vooruitbetaling), dit product is een must-have voor iedereen die een hoogwaardige vloeistofniveau meter nodig heeft.
Aanpassing:
Ondersteuning en diensten:
De technische ondersteuning en diensten van het product Fluid Level Meter omvatten:
- Hulp bij problemen met installatie, bediening en onderhoud
- Reparatie en vervanging van defecte of beschadigde onderdelen
- Productopleiding en -opleiding voor klanten en gebruikers
- Technische documentatie en handleidingen voor referentie en begeleiding
- Productaanpassing en technische ondersteuning voor specifieke toepassingen
- Garantie en ondersteuning na de garantie voor in aanmerking komende producten
Verpakking en verzending:
Verpakking:
- 1 Vloeistofniveaumeter
- Gebruiksaanwijzing
- Batterijen (indien van toepassing)
- Beschermingsdoos
Verzendingsinformatie:
- Verschepen binnen 24 uur na orderbevestiging
- Standaard verzendtijd is 3-5 werkdagen
- Versnelde verzendmogelijkheden bij de kassa
- Internationale verzending beschikbaar met extra kosten
