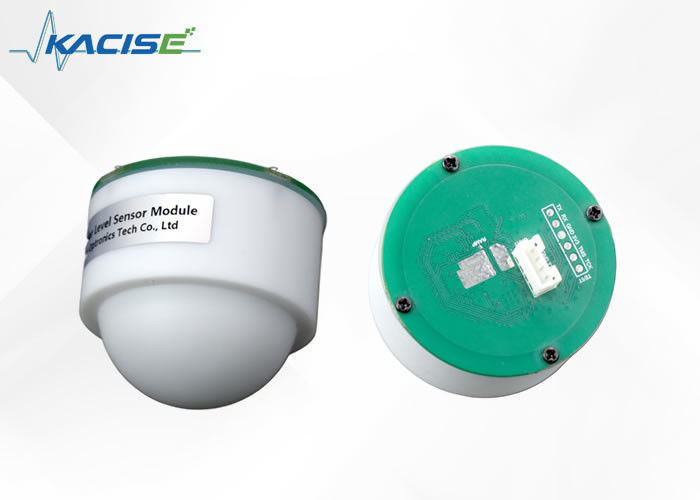

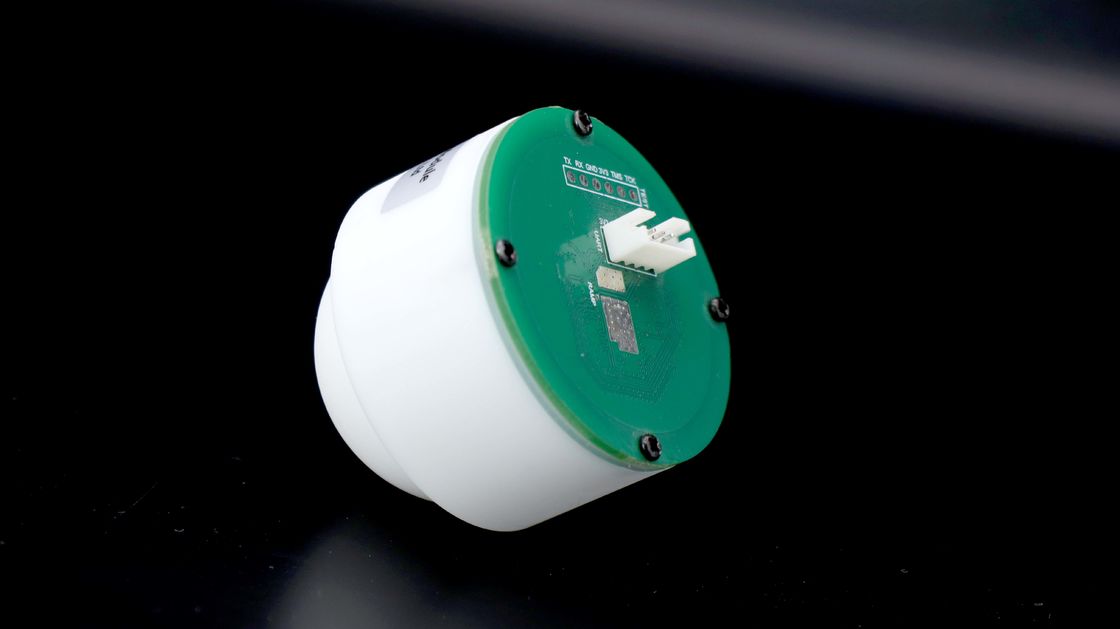

80GHz frequentieradarniveausensor met 12V 30MA stroom en RS485-communicatie voor tankniveaubewaking

Het millimetergolfradarcomponent is een combinatie van radiofrequentie-eenheid, verwerkingseenheid en printboardantenne.Het doel is om doelen te detecteren door hindernissen zoals licht te doorbreken.Deze sensor is klein maar zeer efficiënt met 24/7 functionaliteit. Het wordt geleverd met functies zoals hoge integratie, kleine grootte en flexibele interface.

Het niveaumeter-radarproduct is ontwikkeld op basis van millimetergolfradartechnologie, die de hoogte van de radarantenne meet vanaf het vloeistofniveau.Het wordt veel gebruikt bij het meten van waterbronnen zoals rivieren en reservoirsHet wordt ook gebruikt voor het meten van het tankniveau en het waterniveau.

De volgende soorten modules kunnen worden afgeleid van de componenten van dit product:

• De radar ranging module bestaat uit een 80G high-frequency chip die ranging ondersteunt in verschillende werkomstandigheden zoals vaste en vloeibare toestand.
• Gebruikers kunnen de lensantenne zo configureren dat deze past bij hun specifieke omgevingsbehoeften.
• Dit product wordt veel gebruikt in verschillende industrieën, zoals waterbesparingstechnieken, afvalwaterzuiveringsinstallaties en petroleumchemische installaties.

• Hoge integratie
• Klein volume
• Flexible interface
• Het kan doelen detecteren door obstakels zoals licht, regen, stof, mist of vorst.
• Kleine sensoren die de hele dag werken

Afmetingen:

• Onderzoek naar de instandhouding van rivieren, reservoirs en andere watergebieden
• Meting van het watergehalte in de tank en het watergehalte
• Waterbeschermingsproject
• Plan voor de behandeling van rioolwater
• Petrochemische fabriek

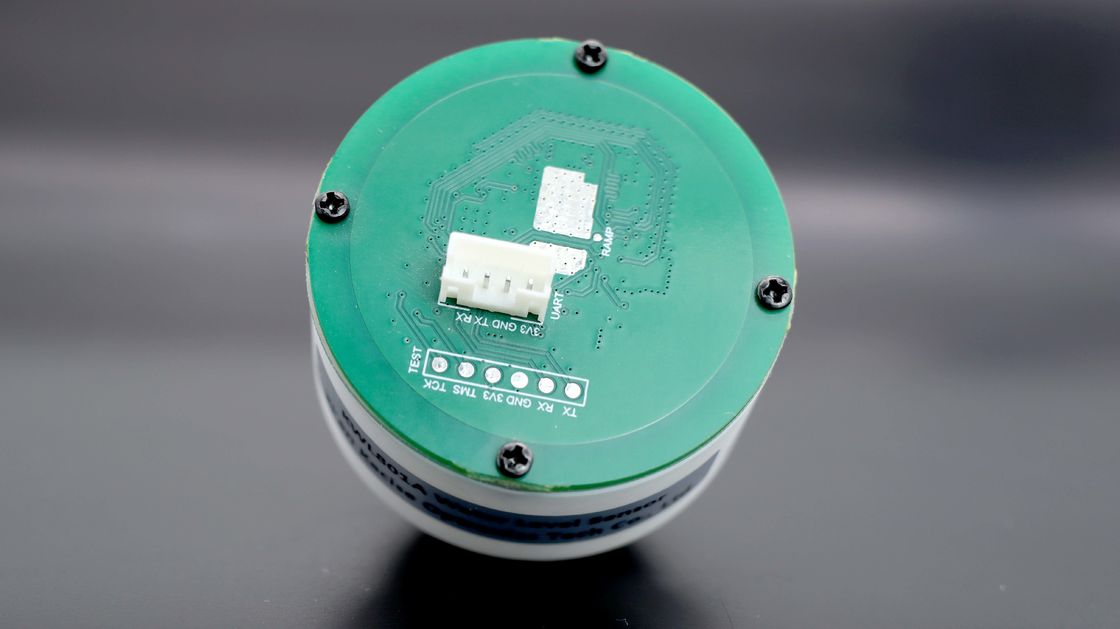

De module-interface is weergegeven in de volgende figuur:

Wanneer de module wordt geïnstalleerd, moet u proberen deze vast te houden om modules te vermijden en de omgeving zo open mogelijk te houden.

1. De afstand tussen de module en het wateroppervlak is groter dan 30 cm om ervoor te zorgen dat de voorzijde van de module (antennoppervlak) parallel is aan het meetvloeistofniveau;
2. De afstand tussen de module en de rand van de tank, de rand van het zwembad, de rand van de rivierdam en de rand van het zwembad is groter dan 1 meter;

3. de plaats van de installatiemodule te kiezen (probeer niet te installeren in de injectiepoort en de afvoerpoort, indien de golflengte groot is, hoe groter de meetnauwkeurigheid,hoe erger).

4. Installatieschema

Garantie binnen het bereik van de straal zonder afleiding, zoals de oevers van de rivier.

Opmerkingen

1. De installatie van de module moet zo veel mogelijk constant blijven, vermijdt moduleschokken, omringende omgeving zo veel mogelijk open.
2. De afstand tussen de module en het wateroppervlak is groter dan 30 cm om ervoor te zorgen dat de voorzijde van de module (antennoppervlak) parallel is aan het meetvloeistofniveau.
3. De afstand tussen de module en de rand van de tank, de rand van het zwembad, de rand van de rivierdam en de rand van het zwembad is groter dan 0,5 meter.
4. de plaats van de installatiemodule moet worden gekozen, hoe minder vluchtig de installatiemodule is (probeer niet te installeren in de injectiepoort en de afvoerpoort, de golflengte is groot, hoe groter de meetnauwkeurigheid,Hoe erger het ook is.

De verzonden gegevens zijn bijvoorbeeld FF 2A 4B 90 42 47, waarbij FF de framekop is, de middelste 4 bytes "2A 4B 90 42" de afstandsinformatie,en het grootte-eind stelt zijn ware informatie in op 42 90 4B 2A (hexadimaal zwevende punt type), dat wordt omgezet in decimaal 72,1468 cm.

47 is een controlesom en wordt als volgt berekend:

Als eerste omschakel ik de drijvende punt afstand 72.1468 uint32_t integer (4 bytes) naar 72, in laag niveau in twee bytes 0 (HEX 0), laag van 72 (HEX 48) als de checksum als frame head low,high + + integer integer om laag 8 bits te nemen, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Voeg toe: SScom testmodus

Kan worden getest met behulp van een seriële poort om te helpen (hand SScom):

1. Gebruik de USB-seriepoort module verbonden met de computer USB-interface, open SSCOM serie debugging software, keuze
2. De juiste poort;
3. Stuur de AT + TLVS = 1 n, om de output string te converteren, volgens het stuur commando
4. "AT + START n";
5. De uitvoerreeks

Opmerking: de standaard baudrate is 9600. Als u een string opent zonder de rechterkant van SSCOM, klikt u op de extensie aan de rechterkant van "Save Parameters" om deze weer te geven.

Notities:

In de werktoestand van de MCU, om te configureren, eerst het resetcommando verzenden (onderbreken van het werk), het inputcommando aanpassen, vervolgens het resetcommando verzenden (de configuratie effectief maken),en stuur het startcommando.

Verzoek opdracht:

Gegevensdefinitie: 0 om de fabrieksinstellingen te herstellen, 1 om het programma opnieuw te starten.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 10 10 00 00 02 00 00 9 e 33 01

Antwoord: 7 f 10 10 00 00 0 f 17 01

Waar het gegevensgedeelte 00 00 de fabrieksinstellingen wil herstellen.

Verzoek opdracht:

Gegevensdefinitie: waardebereik 1--247.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7F 10 20 01 00 01 02 00 01 6E 21

Antwoord: 7 f 10 20 01 00 01 51 D7

Het gegevensdeel 00 01 geeft aan dat het slavenadres is ingesteld op 1.

Verzoek opdracht:

Gegevensdefinitie: De gegevenswaarde is Float data, de eenheid is meter, de gegevenslengtewaarde is 4 bytes, het gegevensformaat is laag 16 bits data aan de voorzijde, hoog 16 bits data aan de achterzijde.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 46 00 02 04 f 10 20 00 00 41 30 tot 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 waarin het gegevensgedeelte van de gegevens met zwevende lijn dat 11 meter is, wordt opgenomen.

Verzoek opdracht:

Gegevensdefinitie: Stel het tijdsinterval van het verzamelen van gegevens van de waterniveaumeter in, eenheid ms, en de minimale waarde is 100 ms.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Antwoord: 7F 10 20 2E 00 01 60 1E

Onder deze gegevens wordt het gegevensdeel 03 E8 omgezet in decimaal 1000, d.w.z. het data-opnameinterval wordt ingesteld op 1000 ms.

Verzoek opdracht:

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Antwoord: 7F 10 20 02 00 01 A1 D7

Het gegevensdeel 28 80 betekent dat de communicatiebaudsnelheid is ingesteld op 9600.

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: waardebereik 1--247.

Voorbeelden:

Verzoek: 7 f 03 01 00 20 01 D4 14

Antwoord: 7f 03 02 0 01 51 8 e

Het gegevensdeel 00 01 betekent dat het slavenadres 1 is.

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: De gegevenswaarde is Float data, de eenheid is meter, de gegevenslengtewaarde is 4 bytes, het gegevensformaat is laag 16 bits data aan de voorzijde, hoog 16 bits data aan de achterzijde.

Voorbeelden:

Verzoek: 7 46 f 03 20 00 00 02 24

Antwoord: 7 f 03 04 00 00 41 30 54, 70

Het gegevensdeel 00 00 41 30 wordt omgezet in zwevende cijfergegevens, dat wil zeggen 11 meter.

Verzoek opdracht:

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Het gegevensgedeelte 28 80 betekent dat de communicatie baudrate 9600 is.

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: Stel het tijdsinterval van het verzamelen van gegevens van de waterniveaumeter in, eenheid ms, en de minimale waarde is 100 ms.

Voorbeelden:

Verzoek: 7F 03 20 2E 00 01 EF C3

Antwoord: 7f 03 02 90 F0 03 E8

Onder hen werd het gegevensdeel 03 E8 omgezet in decimaal 1000, wat aangeeft dat het gegevensopnameinterval 1000 ms was.

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: Gegevenswaarde is Float-typegegevens, de eenheid is meters. Gegevenslengtewaarde is 4 bytes, gegevensformaat voor de lage 16 bits gegevens in de voormalige, hoge 16 bits gegevens achter.De betekenis van het meetresultaat hangt samen met het type meting, en de standaard is het waterniveau.

Voorbeelden:

Verzoek: 7 4 0 f a 48 0 0 f 00 02 e

Antwoord: 7 f 04 04 04 19 3 f 9 e 25 2 c

Het gegevensdeel 04 19 3F 9E wordt omgezet in gegevens met zwevende stip van 1,2345 meter.

19049 e3f, op één plaats, met de juiste hoge positie.

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: De gegevens zijn in het BCD-coderingsformaat 0x20 0x23 0x05 0x12, wat betekent dat de gegevens 20230512 zijn.

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: 0x7F in de gegevens is het 485-adres van het apparaat.
