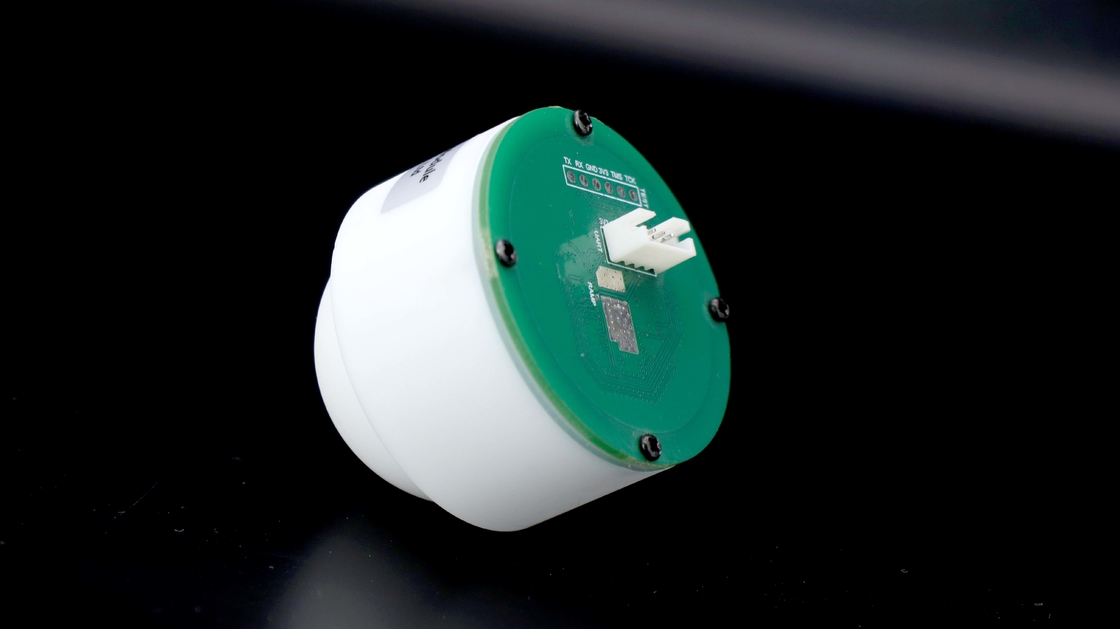

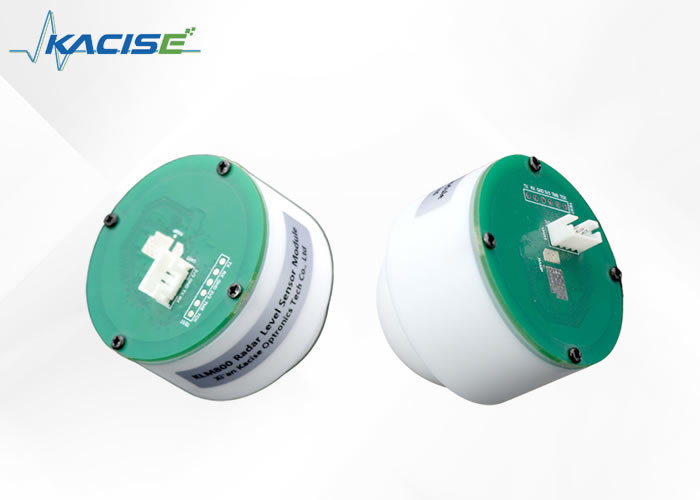

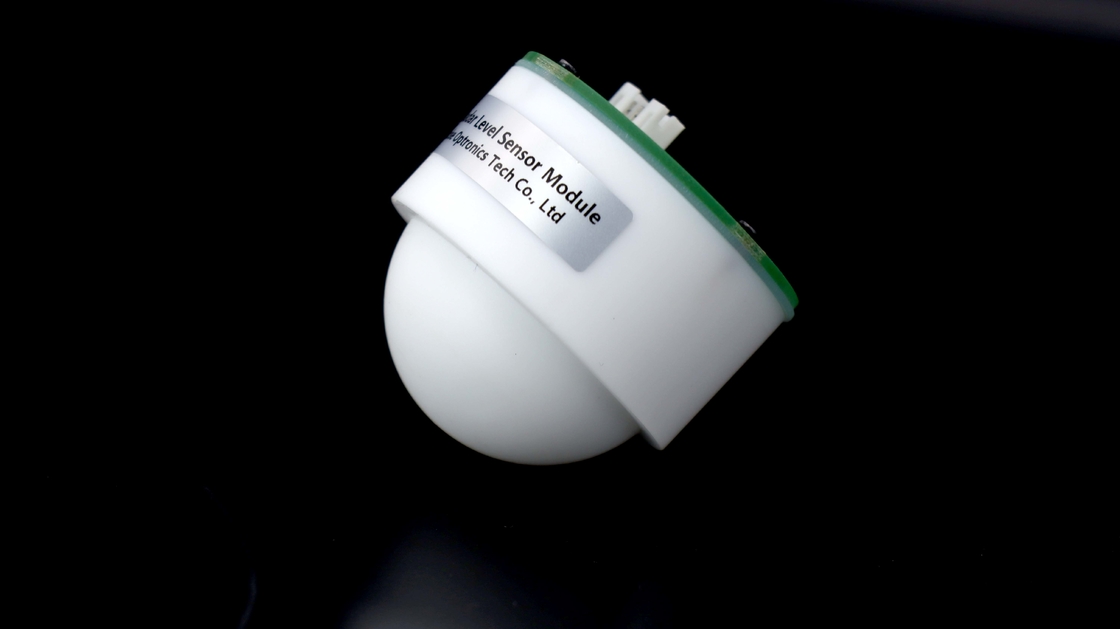

47 of 64 mm diameter modules 80 GHz radar niveau sensor module met ±2,75° straalbreedte

Productbeschrijving:

Het radarcomponent met millimetergolf bestaat uit drie hoofdonderdelen: de radiofrequentie-eenheid, de verwerkingseenheid en de antenne van het printbord.Deze technologie is in staat om door verschillende obstakels te dringen, zoals licht.Het is een kleine sensor die 24 uur continu kan werken en beschikt over functies zoals hoge integratie, kleine afmetingen en een flexibele interface.

De productniveau radar, die de hoogte van de radarantenne meet vanaf het vloeistofniveau, is ontwikkeld op basis van de millimetergolf radar technologie.Het heeft uitgebreide toepassingen op gebieden als de meting van watervoorraden in rivieren, reservoirs, tankniveau en waterniveau metingen.

De modules van de productniveau radar kunnen worden afgeleid van de volgende apparaten:

• De radar ranging module die een 80G high-frequency chip gebruikt, vergemakkelijkt ranging onder verschillende werkomstandigheden, waaronder vaste en vloeibare stoffen.
• De antenne van de lens kan zich aanpassen aan verschillende omgevingen.

Deze technologie wordt vaak gebruikt op meerdere gebieden, zoals waterbeschermingstechniek, afvalwaterzuiveringsinstallaties, chemische installaties en aardoliefabrieken.

Toepassingen:

● Onderzoek van rivieren, reservoirs en andere waterbeschermingsgebieden

● Bepaling van het watergehalte in de tank

● Een waterbeschermingsproject

● Plan voor het zuiveren van rioolwater

● Petroleumchemische fabriek

3. de plaats van de installatiemodule te kiezen (probeer niet te installeren in de injectiepoort en de afvoerpoort, indien de golflengte groot is, hoe groter de meetnauwkeurigheid,hoe erger).

4. Installatieschema

Garantie binnen het bereik van de straal zonder afleiding, zoals de oevers van de rivier.

Opmerkingen

Installatie van de module moet zo veel mogelijk constant blijven, vermijdt moduleschokken, omringende omgeving zo veel mogelijk open.

1De afstand tussen de module en het wateroppervlak is groter dan 30 cm om ervoor te zorgen dat de voorzijde van de module (antennoppervlak) parallel is aan het meetvloeistofniveau.

2. de afstand tussen de module en de rand van de tank, de rand van het zwembad, de rand van de rivierdam en de rand van het zwembad groter is dan 0,5 meter;

3. de plaats van de installatiemodule te kiezen (probeer niet te installeren in de injectiepoort en de afvoerpoort, de golflengte is groot, hoe groter de meetnauwkeurigheid,Hoe erger het ook is.

Een seriepoortcommunicatieprotocol

De verzonden gegevens zijn bijvoorbeeld FF 2A 4B 90 42 47, waarbij FF de framekop is, de middelste 4 bytes "2A 4B 90 42" de afstandsinformatie,en het grootte-eind stelt zijn ware informatie in op 42 90 4B 2A (hexadimaal zwevende punt type), dat wordt omgezet in decimaal 72,1468 cm.

47 is een controlesom en wordt als volgt berekend:

Als eerste omschakel ik de drijvende punt afstand 72.1468 uint32_t integer (4 bytes) naar 72, in laag niveau in twee bytes 0 (HEX 0), laag van 72 (HEX 48) als de checksum als frame head low,high + + integer integer om laag 8 bits te nemen, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Voeg toe: SScom testmodus

Kan worden getest met behulp van een seriële poort om te helpen (hand SScom):

1. Gebruik de USB seriepoort module verbonden met de computer USB interface, open SSCOM serie debugging software, keuze

De juiste poort;

2.Send de AT + TLVS = 1 n, om de output string te converteren, volgens de stuur opdracht

"AT + START n";

3De uitvoerstring.

Opmerking: de standaard baudrate is 9600. Als u een string opent zonder de rechterkant van SSCOM, klikt u op de extensie aan de rechterkant van "Save Parameters" om deze weer te geven.

Vermelding:

In de werktoestand van de MCU, om te configureren, eerst het resetcommando verzenden (onderbreken van het werk), het inputcommando aanpassen, vervolgens het resetcommando verzenden (de configuratie effectief maken),en stuur het startcommando.

Het MODBUS RTU-communicatieprotocol

1.Installatie-instructies: functiecode 0 x10

(1) RDe installatie van de fabriek.

Verzoek opdracht:

Gegevensdefinitie: 0 om de fabrieksinstellingen te herstellen, 1 om het programma opnieuw te starten.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 10 10 00 00 02 00 00 9 e 33 01

Antwoord: 7 f 10 10 00 00 0 f 17 01

Waar het gegevensgedeelte 00 00 de fabrieksinstellingen wil herstellen.

(2)Vanuit het adres van de machine

Verzoek opdracht:

Gegevensdefinitie: waardebereik 1--247.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7F 10 20 01 00 01 02 00 01 6E 21

Antwoord: 7 f 10 20 01 00 01 51 D7

Het gegevensdeel 00 01 geeft aan dat het slavenadres is ingesteld op 1.

(3)Meetbereik

Verzoek opdracht:

Gegevensdefinitie: De gegevenswaarde is Float data, de eenheid is meter, de gegevenslengtewaarde is 4 bytes, het gegevensformaat is laag 16 bits data aan de voorzijde, hoog 16 bits data aan de achterzijde.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 46 00 02 04 f 10 20 00 00 41 30 tot 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 waarin het gegevensgedeelte van de gegevens met zwevende lijn dat 11 meter is, wordt opgenomen.

(4) Meet het tijdsinterval

Verzoek opdracht:

Gegevensdefinitie: Stel het tijdsinterval van het verzamelen van gegevens van de waterniveaumeter in, eenheid ms, en de minimale waarde is 100 ms.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Antwoord: 7F 10 20 2E 00 01 60 1E

Onder deze gegevens wordt het gegevensdeel 03 E8 omgezet in decimaal 1000, d.w.z. het data-opnameinterval wordt ingesteld op 1000 ms.

(5)Communicatie baudrate

Verzoek opdracht:

Gegevensdefinitie: Communicatie baud-snelheid: 4800,9600,19200.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Antwoord: 7F 10 20 02 00 01 A1 D7

Het gegevensdeel 28 80 betekent dat de communicatiebaudsnelheid is ingesteld op 9600.

2.Query instructie: Functiecode 0x03

(1)Van het adres van de machine

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: waardebereik 1--247.

Voorbeelden:

Verzoek: 7 f 03 01 00 20 01 D4 14

Antwoord: 7f 03 02 0 01 51 8 e

Het gegevensdeel 00 01 betekent dat het slavenadres 1 is.

(2)Reikwijdte

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: De gegevenswaarde is Float data, de eenheid is meter, de gegevenslengtewaarde is 4 bytes, het gegevensformaat is laag 16 bits data aan de voorzijde, hoog 16 bits data aan de achterzijde.

Voorbeelden:

Verzoek: 7 46 f 03 20 00 00 02 24

Antwoord: 7 f 03 04 00 00 41 30 54, 70

Het gegevensdeel 00 00 41 30 wordt omgezet in zwevende cijfergegevens, dat wil zeggen 11 meter.

(3) Baud-communicatietempo

Verzoek opdracht:

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Het gegevensgedeelte 28 80 betekent dat de communicatie baudrate 9600 is.

(4) Meet het tijdsinterval

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: Stel het tijdsinterval van het verzamelen van gegevens van de waterniveaumeter in, eenheid ms, en de minimale waarde is 100 ms.

Voorbeelden:

Verzoek: 7F 03 20 2E 00 01 EF C3

Antwoord: 7f 03 02 90 F0 03 E8

Onder hen werd het gegevensdeel 03 E8 omgezet in decimaal 1000, wat aangeeft dat het gegevensopnameinterval 1000 ms was.

(5) Meetresultaten van de query

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: Gegevenswaarde is Float-typegegevens, de eenheid is meters. Gegevenslengtewaarde is 4 bytes, gegevensformaat voor de lage 16 bits gegevens in de voormalige, hoge 16 bits gegevens achter.De betekenis van het meetresultaat hangt samen met het type meting, en de standaard is het waterniveau.

Voorbeelden:

Verzoek: 7 4 0 f a 48 0 0 f 00 02 e

Antwoord: 7 f 04 04 04 19 3 f 9 e 25 2 c

Het gegevensdeel 04 19 3F 9E wordt omgezet in gegevens met zwevende stip van 1,2345 meter.

19049 e3f, op één plaats, met de juiste hoge positie.

(6)Version van de query

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: De gegevens zijn in het BCD-coderingsformaat 0x20 0x23 0x05 0x12, wat betekent dat de gegevens 20230512 zijn.

(7)Aandelen voor het opvragen van uitzendadressen

Verzoek opdracht:

Antwoordgegevens:

Gegevensdefinitie: 0x7F in de gegevens is het 485-adres van het apparaat.
