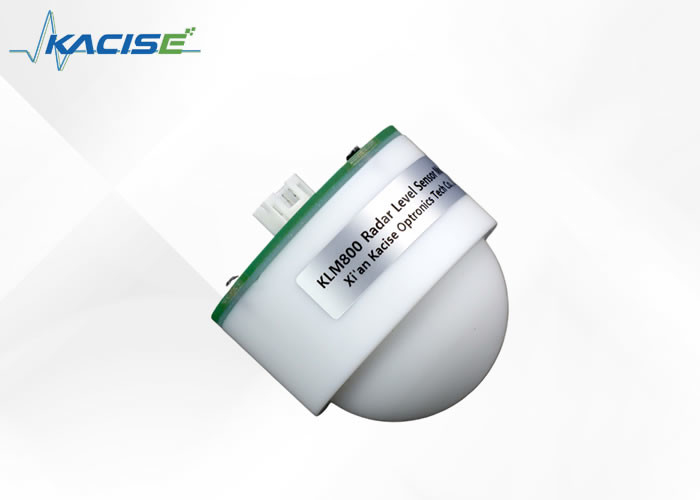

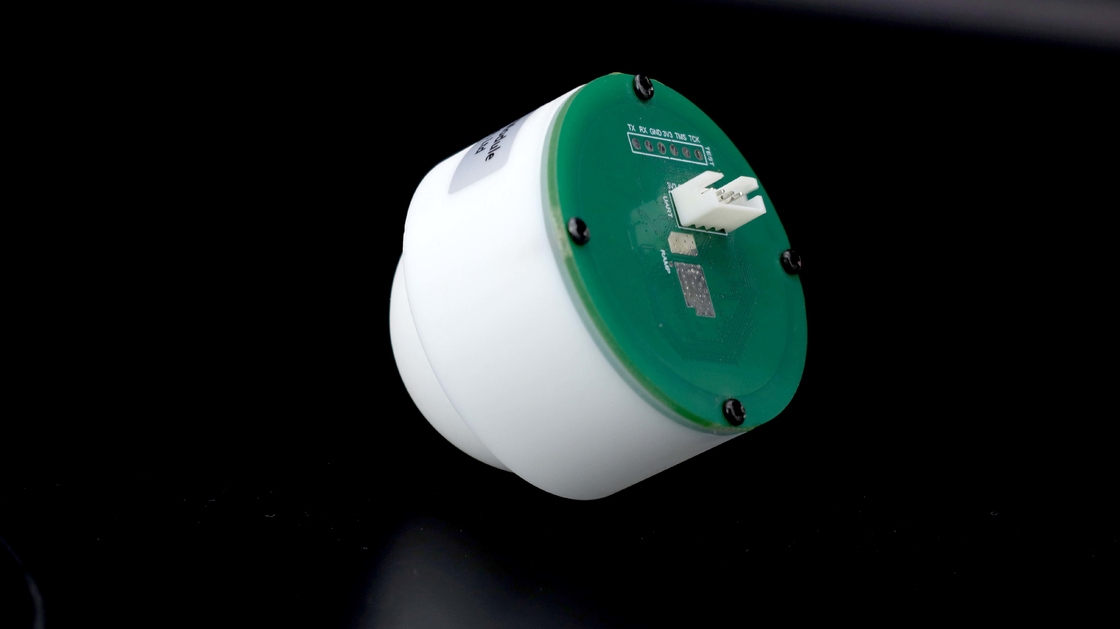

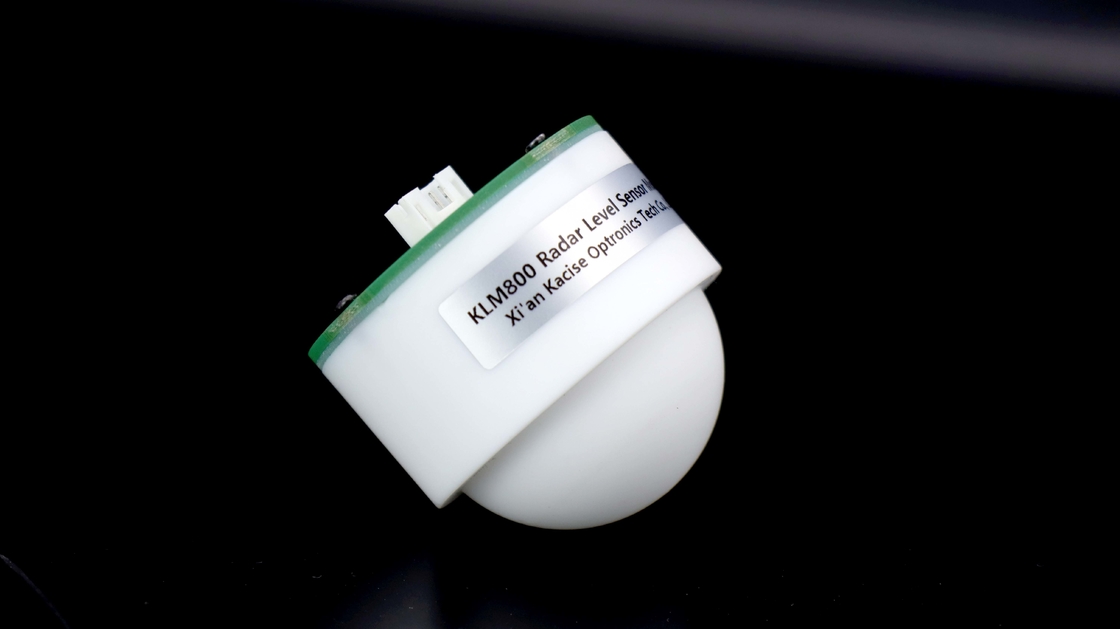

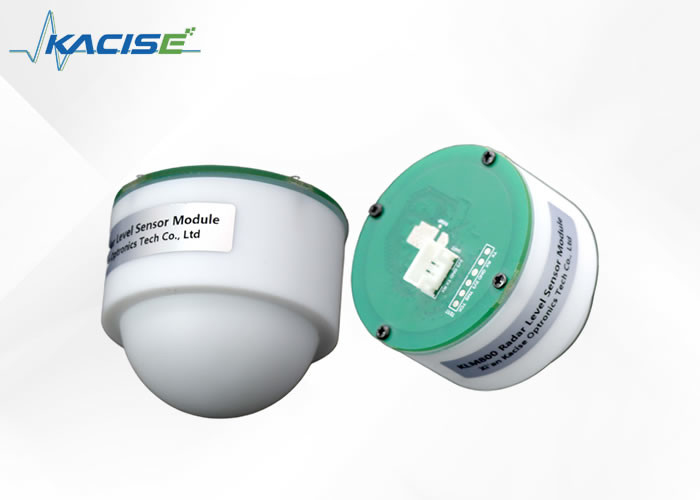

RS485 Communicatie KLM800 Radar Level Sensor Module voor -20~70°C-omgevingen

Productomschrijving:

De millimetergolfradarcomponent is een essentiële technologie omdat het bestaat uit verschillende eenheden zoals de radiofrequentie-eenheid, verwerkingseenheid en printplaatantenne. Dit maakt het mogelijk voor de millimetergolfradar om doelen te detecteren zonder enige belemmering van obstakels op zijn pad zoals regen, mist, stof, vorst en licht. De millimetergolfradar is een kleine sensor die zeer geïntegreerd, flexibel en efficiënt is, waardoor het een uitstekende keuze is voor verschillende toepassingen.

Dit product, een level meter radar genoemd, is een verbeterde versie van de millimetergolfradar. Het meet de hoogte van de radarantenne vanaf het vloeistofniveau. Het wordt veel gebruikt bij het meten van de waterbronnen van rivieren, reservoirs, tanks en waterniveaus. Het product heeft veel voordelen ten opzichte van andere technologieën, zoals het kleine formaat, de hoge integratie en de flexibele interface. Het is een sensor die 24 uur per dag kan werken, waardoor het een ideale keuze is in verschillende industrieën en toepassingen.

De modules die in dit product worden gebruikt, kunnen worden afgeleid van de volgende apparaten. De radarafstandsmodule gebruikt een 80G-hoogfrequentchip, die afstandsmeting in vaste toestanden en vloeistoffen kan ondersteunen. Het product is ook ontworpen met een configuratielensantenne, die helpt bij het aanpassen aan verschillende omgevingen.

De niveaumeterradar wordt veelvuldig gebruikt in verschillende industrieën, zoals waterbeheer, rioolwaterzuiveringsinstallaties en petroleumchemische fabrieken. De hoge mate van integratie, het kleine formaat en de flexibele interface maken het de go-to voor veel industrieën.

Toepassingen:

● Onderzoek naar rivieren, reservoirs en ander waterbehoud

● Tankniveau- en waterniveaumeting

● Waterbeschermingsproject

● Rioolwaterzuiveringsplan

● Petroleumchemische fabriek

3. Kies de minst onstabiele locatie voor de installatiemodule (probeer de module niet te installeren in de injectiepoort en de uitlaat. De golving is groot, hoe groter de meetnauwkeurigheid, hoe slechter).

4. Installatieschema

Garantie binnen de reikwijdte van de bundel zonder afleidingen, zoals oevers van de rivieroever.

Punten om op te letten

De installatie van de module moet zo constant mogelijk blijven, moduletrilling moet worden vermeden en de omgeving moet zo open mogelijk zijn.

1. De afstand tussen de module en het wateroppervlak is groter dan 30 cm om ervoor te zorgen dat de voorkant van de module (antenneoppervlak) evenwijdig is aan het niveau van de meetvloeistof

2. De afstand tussen de module en de rand van de tank, de rand van het zwembad, de rand van de rivierdam en de rand van het zwembad is groter dan 0,5 meter;

3. Kies de minst vluchtige locatie voor de installatiemodule (probeer niet te installeren in de injectiepoort en de uitlaatgolving is groot, hoe groter de golving, hoe slechter de meetnauwkeurigheid))

Een seriële poortcommunicatieprotocol

De verzonden gegevens zijn bijvoorbeeld FF 2A 4B 90 42 47, waarbij FF de frameheader is, de middelste 4 bytes "2A 4B 90 42" de afstandsinformatie zijn en het formaateinde de ware informatie instelt op 42 90 4B 2A (hexadimale drijvende-komma-type), wat wordt geconverteerd naar het decimaal 72,1468 cm.

47 is een controlesom, de berekening ervan is als volgt:

Eerste conversie van de floating point-afstand 72.1468 uint32_t integer (4 bytes) naar 72, op laag niveau in twee bytes 0 (HEX 0), low van 72 (HEX 48) als de checksum als frame head low, high + + integer integer om low 8 bits te nemen, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Toevoegen: SScom-testmodus

Kan getest worden met behulp van een seriële poort (handmatige SScom):

1. Gebruik de USB-seriële poortmodule die is aangesloten op de USB-interface van de computer, open de SSCOM-software voor seriële foutopsporing en kies

De juiste poort;

2. Stuur de AT + TLVS = 1 n, om de uitvoerreeks te converteren, volgens de opdracht

"BIJ + START n";

3. De uitvoerreeks

Let op: de standaardbaudrate is 9600. Als u een tekenreeks opent zonder de rechterkant van SSCOM, klikt u op de extensie rechts van 'Parameters opslaan' om deze weer te geven.

Opmerkingen:

Om de MCU te configureren terwijl deze in een werkende staat verkeert, stuurt u eerst de resetopdracht (onderbreekt u het werk), past u de invoeropdracht aan, stuurt u vervolgens de resetopdracht (maakt u de configuratie effectief) en stuurt u ten slotte de startopdracht.

Het MODBUS RTU-communicatieprotocol

1. Installatie-instructies: functiecode 0 x10

(1)Restore fabrieksinstellingen

Verzoekopdracht:

Gegevensdefinitie: 0 om de fabrieksinstellingen te herstellen, 1 om het programma opnieuw te starten.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 10 10 00 00 02 00 00 9 e 33 01

Antwoord: 7 f 10 10 00 00 0 f 17 01

Waarbij het gegevensgedeelte 00 00 betekent dat de fabrieksinstellingen moeten worden hersteld.

(2)Vanaf het machineadres

Verzoekopdracht:

Gegevensdefinitie: waardebereik 1--247.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7F 10 20 01 00 01 02 00 01 6E 21

Antwoord: 7 f 10 20 01 00 01 51 D7

Het gegevensgedeelte 00 01 geeft aan dat het slaveadres op 1 is ingesteld.

(3)Meetbereik

Verzoekopdracht:

Gegevensdefinitie: De gegevenswaarde is Float-gegevens, de eenheid is meters, de gegevenslengte is 4 bytes, het gegevensformaat is laag 16 bits aan gegevens aan de voorkant, hoog 16 bits aan gegevens aan de achterkant.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 46 00 02 04 f 10 20 00 00 41 30 tot 40 19

Betreft: 7F 10 20 46 00 02 A1 C3

00 00 41 30 waarin het datagedeelte van de drijvende-kommagegevens dat 11 meter is.

(4)Meet het tijdsinterval

Verzoekopdracht:

Gegevensdefinitie: Stel het tijdsinterval voor het verzamelen van waterniveaumetergegevens in, eenheid ms, en de minimumwaarde is 100 ms.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Antwoord: 7F 10 20 2E 00 01 60 1E

Daaronder wordt het datadeel 03 E8 omgezet naar decimaal 1000, dat wil zeggen dat het data-acquisitie-interval is ingesteld op 1000 ms.

(5) Communicatie-baudsnelheid

Verzoekopdracht:

Gegevensdefinitie: Communicatiebaudsnelheid: 4800,9600,19200.

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Antwoord: 7F 10 20 02 00 01 A1 D7

Het datagedeelte 28 80 betekent dat de communicatiebaudrate is ingesteld op 9600.

2. Query-instructie: Functiecode 0x03

(1)Vanaf het machineadres

Verzoekopdracht:

Antwoordgegevens:

Gegevensdefinitie: waardebereik 1--247.

Voorbeelden:

Verzoek: 7 f 03 01 00 20 01 D4 14

Antwoord: 7 f 03 02 0 01 51 8 e

Het gegevensgedeelte 00 01 betekent dat het slaveadres 1 is.

(2) Bereikvermogen

Verzoekopdracht:

Antwoordgegevens:

Gegevensdefinitie: De gegevenswaarde is Float-gegevens, de eenheid is meters, de gegevenslengte is 4 bytes, het gegevensformaat is laag 16 bits aan gegevens aan de voorkant, hoog 16 bits aan gegevens aan de achterkant.

Voorbeelden:

Verzoek: 7 46 f 03 20 00 00 02 24

Antwoord: 7 f 03 04 00 00 41 30 54, 70

Het datadeel 00 00 41 30 wordt omgezet naar drijvende-kommagegevens, wat 11 meter is.

(3) Baudsnelheid van communicatie

Verzoekopdracht:

Antwoordgegevens:

Voorbeelden:

Verzoek: 7 f 20 00 02 03 01 24 14

Betreft: 7F 03 02 25 80 8B 7E

Het datagedeelte 28 80 betekent dat de communicatiebaudrate 9600 is.

(4)Meet het tijdsinterval

Verzoekopdracht:

Antwoordgegevens:

Gegevensdefinitie: Stel het tijdsinterval voor het verzamelen van waterniveaumetergegevens in, eenheid ms, en de minimumwaarde is 100 ms.

Voorbeelden:

Verzoek: 7F 03 20 2E 00 01 EF C3

Antwoord: 7 f 03 02 90 F0 03 E8

Daaronder werd het datadeel 03 E8 omgezet naar decimaal 1000, wat aangeeft dat het data-acquisitie-interval 1000 ms bedroeg.

(5)Vraag meetresultaten op

Verzoekopdracht:

Antwoordgegevens:

Data Definitie: Datawaarde is Float type data, de eenheid is meters. Datalengtewaarde is 4 bytes, dataformaat voor de lage 16 bits data in de eerste, hoge 16 bits data erachter. De betekenis van het meetresultaat is gekoppeld aan het type meting, en de standaard is het waterniveau.

Voorbeelden:

Verzoek: 7 4 0 fa 48 0 0 f 00 02 e

Antwoord: 7 f 04 04 04 19 3 f 9 e 25 2 c

Het datadeel 04 19 3F 9E wordt omgezet naar drijvende-kommagegevens, dat wil zeggen 1,2345 meter.

19049 e3f, op één plaats, met een hoge positie aan de rechterkant.

(6)Query-versie

Verzoekopdracht:

Antwoordgegevens:

Gegevensdefinitie: De gegevens zijn in BCD-coderingsformaat, 0x20 0x23 0x05 0x12, wat gegevensnummer 20230512 betekent.

(7)Apparaten voor het opvragen van broadcastadressen

Verzoekopdracht:

Antwoordgegevens:

Gegevensdefinitie: 0x7F in de gegevens is het 485-adres van het apparaat.
