OpererenMjaarlijkse Split Radar LevelSensor
1Inleiding
1.1 Productoverzicht

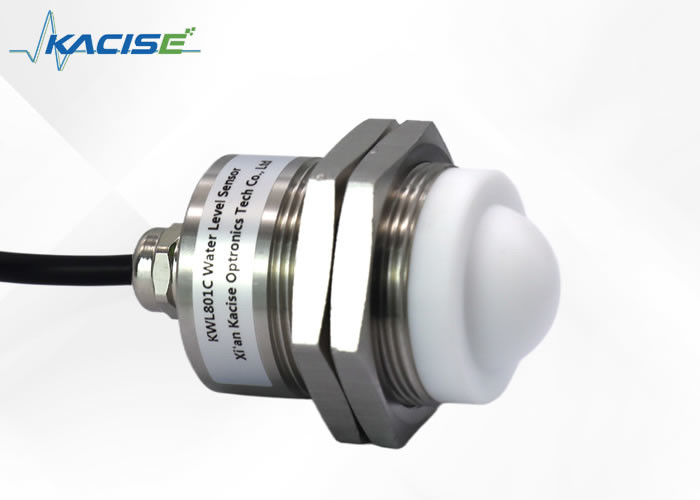

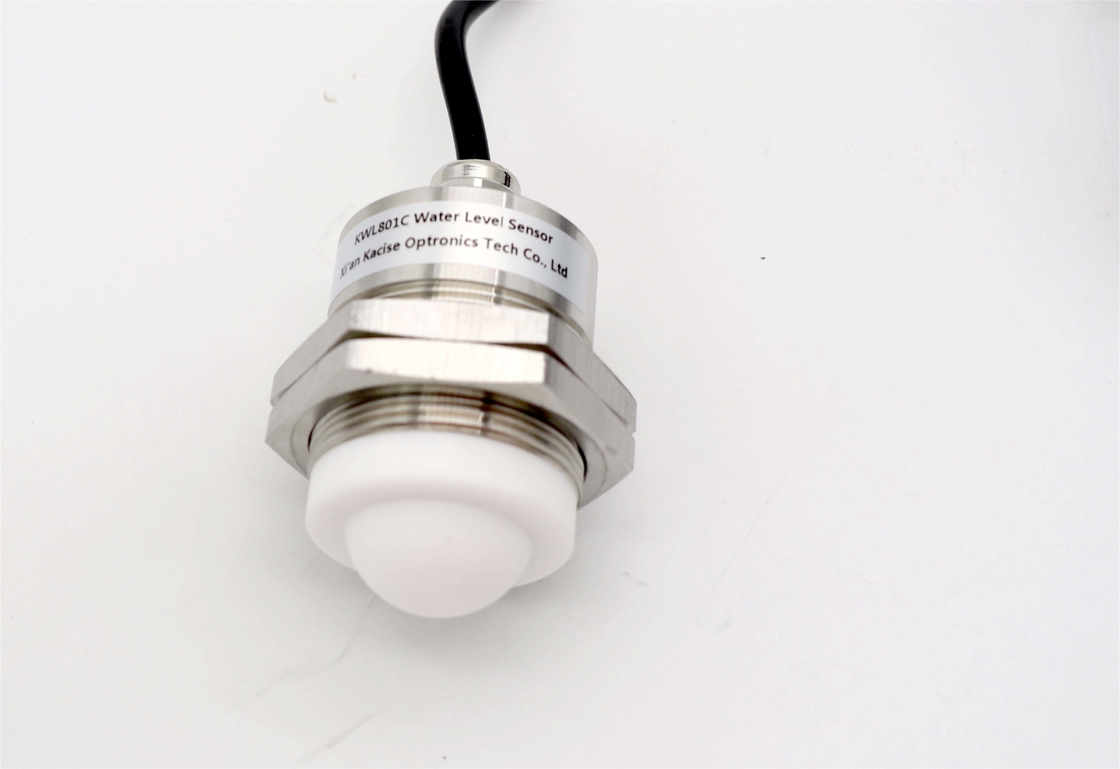

KWL801C-RS485 radarniveau sensor voldoet aan de standaardspecificaties van de nationale norm DB50/T 826-2017 voor niveaumeters.Het kerncomponent is ontworpen met een volledig afgesloten IP68 waterdichtheid.
Het maximale meetbereik van het product is tot 40 meter, met een minimale blinde vlek van minder dan 6 cm.
Door zijn hogere frequentie en bredere bandbreedte bereikt het een superieure nauwkeurigheid.
1.2 Principe van detectie
De radarniveau-sensor is gebaseerd op het principe van tijddomeinreflectie (TDR).Wanneer het aan het oppervlak van het gemeten medium komt, wordt een deel van de puls van de radarniveaumeter gereflecteerd om een echo terug te vormen naar de pulszender langs hetzelfde pad,en de afstand tussen de zender en het oppervlak van het gemeten medium is recht evenredig met de verspreidingstijd van de puls, dus wordt de hoogte van het niveau berekend.
2.Kenmerken
- Gebaseerd op de zelf ontwikkelde CMOS millimeter-wave RF chip
- Meer compacte RF architectuur
- Hoger signaal-geluidsverhouding
- Kleine dode zone
- Werkbandbreedte 5 GHz
- Hoger meetresolutie en meetnauwkeurigheid
- Minder invloed van de storing in de installatieomgeving
- Meer gemakkelijk van installatie en
- Modern ontwerp van geïntegreerde platte antenne
3.Technische specificaties
| Model |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Frequentie van de metingen |
80 GHz |
| Communicatie |
RS485 |
| Frequentie van verwerving |
≥ 200 ms/configureerbaar |
| Stroomstroom |
12V/14mA |
| Accuraatheid van de afstandsmeting |
± 2 mm |
| Communicatieprotocol |
Modbus/tekstprotocol |
| Breedte van de antennenstraal |
± 2,75° |
| Voerspanning |
9 tot en met 24 V |
| Meetbereik |
0.2 tot 40 m
0.18~30m
0.1~15/20m
0.06~3/5/10m
|
| RF-impulsstroom |
100 mA/20 ms |
| Werkvochtigheid |
0~95% |
| Soort draad |
G draad/ op maat |
| Werktemperatuur |
-40 tot 75°C |
| Graad van waterbestendigheid |
IP68 |
| Nettogewicht |
00,6 kg |
4.Instructies voor bedrading
4.1 [RS485-versie] Bedradingsinstructies
| Rode lijn |
VCC (9~24V voeding) |
| Zwarte lijn |
GND |
| Gele lijn |
485-A |
| Groene lijn |
485-B |
4.2 [RJ45-netwerkpoortversie] Bedradingsinstructies
4.3 [versie RS232] Bedradingsinstructies
| Rode lijn |
12 (6~28V voeding) |
| Zwarte lijn |
GND |
| Gele lijn |
TX |
| Groene lijn |
RX |
4.4 [TTL-versie] Bedradingsinstructies
| Rode lijn |
VCC |
| Zwarte lijn |
GND |
| Gele lijn |
TX |
| Groene lijn |
RX |
5.afmeting
6.VVV
1.V: Mag ik mijn eigen logo op het product zetten?
A: Natuurlijk. Het logo kan op de behuizing worden afgedrukt, en de naam van het bedrijf kan op de naamplaat worden gegraveerd.
2.V: Hoe zit het met de kwaliteitscontrole?
A: Alle producten worden drie keer getest voordat ze worden verpakt.
3.V: Mag ik een proefbestelling vrijgeven, 1 pc bijvoorbeeld?
A: Natuurlijk, proefbestelling is aanvaardbaar. In het algemeen hebben we gemeenschappelijke modellen op voorraad. Monster zal binnen 1 week worden verzonden, na ontvangst van betaling.
4.V: Kunt u ontwerpen volgens mijn eisen?
A: Natuurlijk ontwerpt ons team voor u, zodat onze melkstroommeter perfect werkt.
