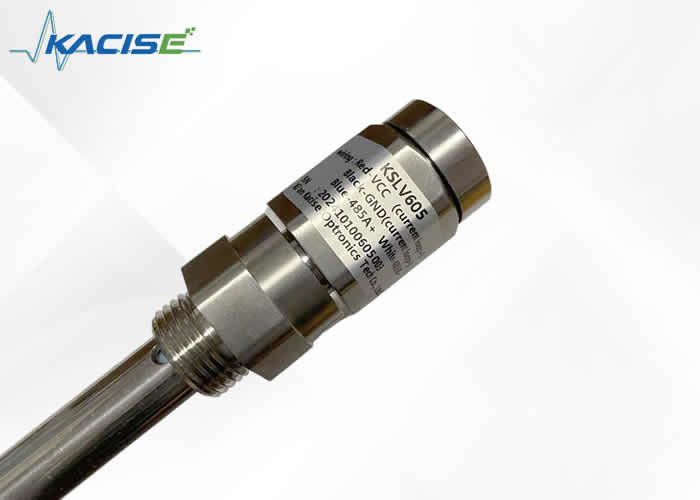

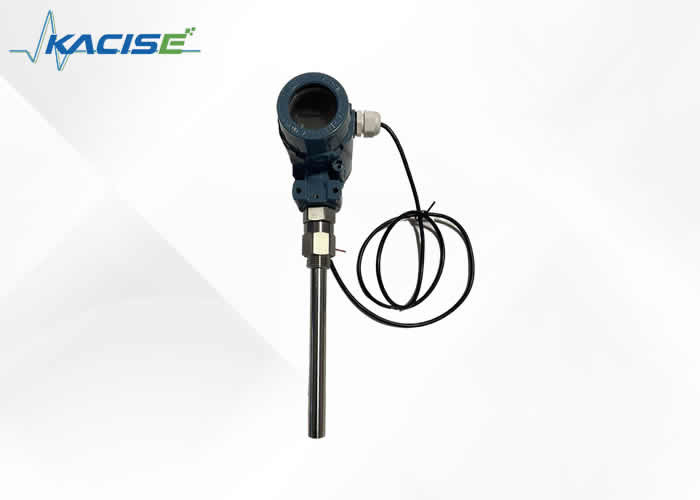

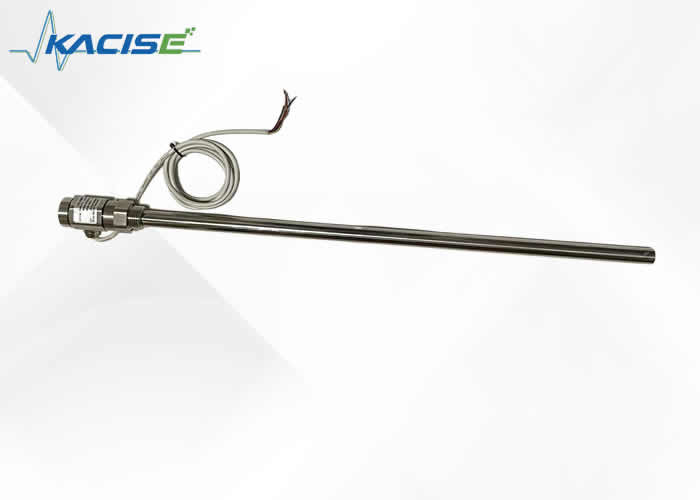

Corrosiebestendige capacitieve niveauszender met een hoge nauwkeurigheid (0,1%) en een breed drukbereik (-0,1MPa) voor de bewaking van het vloeistofniveau

De corrosiebestendige capacitieve niveausender met NPN/PNP-uitgang is speciaal ontworpen voor niveaumonitoring in laboratoriumreactoren.Ontworpen om bestand te zijn tegen corrosieve stoffen die gewoonlijk in dergelijke omgevingen voorkomenDe NPN/PNP-uitgang zorgt voor naadloze integratie met laboratoriumcontrolesystemen,het handhaven van optimale reactieomstandigheden en tegelijkertijd de veiligheid en efficiëntie van experimenten te verbeteren.

• Modbus-protocol voor eenvoudige systeemintegratie
• Eenvoudige structuur zonder bewegende of elastische onderdelen zorgt voor hoge betrouwbaarheid en minimale onderhoudsvereisten
• Meerdere signaaluitgangsopties voor flexibele systeemconfiguratie
• Geschikt voor het meten van het niveau van een hoge temperatuur- en hogedrukcontainer
• De meetnauwkeurigheid wordt niet beïnvloed door temperatuur, specifieke zwaartekracht van de vloeistof, vorm van de container of druk.
• Ideaal voor het meten van sterk corrosieve vloeistoffen, met inbegrip van zuren en alkalis
• Omvattende bescherming tegen overstroom, overspanning en polariteit van de voedingsbron
• Beschikbaar draadloos afstandsbericht
• Compatibel met alle media

De capacitieve vloeistofspeidsensoren hebben verschillende structuren, afhankelijk van de toepassingsvereisten en -parameters.de sensor-eenheid en de zender-eenheid.

A:Sensorsonde die rechtstreeks verbinding maakt met de containerapparatuur of met het meetmedium

B & C:Flanken voor verbinding in gasfase en vloeibare fase voor de interface van apparatuur

D:Meetsilinder die capaciteit vormt met sensorelektrode

E:Drainageflens voor periodieke verwijdering van opgehoopte verontreinigende stoffen

F:Transmitter-eenheid die de capaciteit omzet in een standaardstroomsignaal van 4-20mA

Het KSLV606-displaymodel ondersteunt twee bedradingsmethoden: RS485-communicatie en 4-20mA analoge uitgang.

Geïsoleerde 4-20mA-uitgang

Niet-geïsoleerde 4-20mA 2-draad-uitgang

Gemeenschappelijke verbindingen van de zender:

(a) Directe aansluiting op digitale displaymeter

(b) Verbinding met DCS-besturingssysteem met 24V-toevoer

(c) Verbinding via een veiligheidsbarrière met een ammeter

De installatie omvat het verbinden van de gas-vloeibare faseverbindingsflensjes op het niveau meetinstrument met de overeenkomstige apparatuurflensjes met behulp van pakkingen en bouten.Vooraf geconfigureerde verbindingsflens elimineren de noodzaak van reconfiguratie.

met een vermogen van meer dan 1 kVA,Deze configuratie beschikt over een zender onder de sensor met gespecialiseerde warmteafvoer secties en een 90 graden gebogen arm om elektronica te beschermen tegen hoge temperaturen.

Kalibratie:

1. Bereid een doorzichtige waterpijp voor met schaalmarkeringen, een nauwkeurige gelijkstroomampmeter (3+ cijfers), rubberen stopjes en testmedium (water is aanvaardbaar)
2. Sluit de transparante pijp aan op de vloeibare fase poort, blok drainage uitlaat, houd de gas fase poort open en verbind ammeter in serie volgens de bedrading diagrammen
3. Voeg een medium tot transparante buis toe, waardoor de stroom in het niveau meetinstrument kan komen
4. Het vloeistofniveau wordt gemeten op meerdere hoogtepunten (0%, 25%, 50%, 75%, 100%) en de metingen van de ammeter worden vergeleken met de verwachte uitgangen van 4mA, 8mA, 12mA, 16mA, 20mA.

• Gelijkstroommeter toont 0mA: Controleer 24V stroomvoorziening, kortsluitingen van de zender of kwaliteitsproblemen van de zender
• DC-ampermeter toont < 4 mA: controleer de werkelijke vloeistofspiegelsituatie, controleer de stroomregeling van de zender of beoordeel de kwaliteit van de zender
• Stroom hoger dan 25mA: onderzoek naar kortsluitingen van de zendercircuit of overmatige stroomregeling

• Gelijkstroommeter toont 20mA: Controleer stroominstellingen, kortsluitingen van de zender of controleer het werkelijke vloeistofniveau
• Gelijkstroommeter toont < 20 mA: de weergavemeter kan defect zijn

• Onregelmatige weergave: Controleer de werkelijke fluctuaties van het vloeistofniveau, slecht lijncontact of zenderkwaliteit
• Geen weergavewijzigingen: controleer de functionaliteit van de zender, controleer op geblokkeerde gas-vloeibare fasepijpen of problemen met de sensor-zenderverbinding
• Langzame reactie: schoonmaak van sensorelektroden van onzuiverheden of controle op gedeeltelijk geblokkeerde gasfasebuizen
• Onnauwkeurige metingen: bereik of nulknoppen in zender aanpassen

• Controleer vóór gebruik de inhoud van het productcertificaat en de gebruiksaanwijzing
• Bevestig de compatibiliteit van de site-interface met de productverbindingsvereisten tijdens de installatie
• Volg de bedradingsinstructies precies zoals aangegeven
• Vermijd het ontmantelen, inslaan, laten vallen of met geweld met dit precisieinstrument omgaan
• Sluit uit en stop met werken indien tijdens het gebruik afwijkingen worden vastgesteld
• Gebruik originele verpakkingen voor vervoer en opslag in koele, droge, geventileerde ruimtes
• Bescherming van de sensor tegen beschadiging tijdens installatie en werking
• Implementatie van effectieve bliksembeschermingsmaatregelen op de installatieplaats
• Zorg voor een correcte aarding van de zendkas met een weerstand van < 4Ω
• Gebruik veiligheidsbarrières of isolatoren met 485 communicatiesystemen
• Verifiëren van de explosiebestendige certificering van de veiligheidsbarrière en voldoen aan de installatievoorschriften
• Verzekeren dat vermogenstransformatoren voldoen aan de GB3836.4-2010-vereisten voor toepassingen in het gebied "0"
