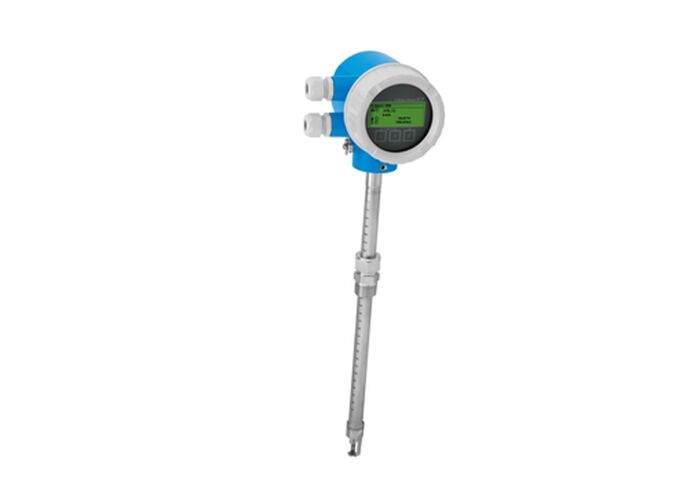

Proline t-massa B 150 Thermische massa stroommeter
De stroommeter voor kosteneffectieve meting en eenvoudige monitoring van nutsgassen geschikt voor lucht, stikstof, kooldioxide en argon in cirkelvormige leidingen of rechthoekige leidingen.
Toepassingsgebied
De inzetversie B 150 met t-massa is geschikt voor grote leidingen of rechthoekige ventilatiekanalen en is ontworpen voor kosteneffectieve metingen van gassen, met name perslucht.Dit trending apparaat is ideaal voor sub-metering toepassingen met 4-draad technologie in een robuuste compacte aluminium behuizing.
Belangrijkste voordelen
- Geschikt voor lucht, stikstof, kooldioxide en argon in cirkelvormige leidingen of rechthoekige leidingen
- Optimale procesbewaking - gemakkelijke meting zelfs bij lage druk en stroomsnelheden
- Kosteneffectieve meting - eenvoudige installatie, verwaarloosbaar drukverlies en onderhoudsvrij
- Betrouwbare stroomtrends - meerdere variabele metingen
- Snelle en efficiënte inbedrijfstelling - begeleide bedieningsmenu's
- Hoge beschikbaarheid van de installatie - zelfdiagnose en foutbewaking
- Automatisch herstel van gegevens voor onderhoud
Technische specificaties
Metingsbeginsel
Meting van de thermische massa-stroom
Gemeten variabelen
Massa-stroom, temperatuur, gecorrigeerde volumestroom, FAD-volumestroom
Prestatiespecificaties
Maximale meetfout:
3% werkuren / 4% werkuren / 5% werkuren
Meetbereik (lucht):
20 tot 720 000 kg/uur (45 tot 1,587,600 lb/h)
20 tegen 1.080,000 kg/h (45 tot 2,381,400 lb/h)
Gemiddelde temperatuur:
-40 tot +100 °C (-40 tot +212 °F)
Max. procesdruk:
20 bar g (290 psi g)
Omgevingstemperatuur:
-40 tot +60 °C (-40 tot +140 °F)
Nominale diameter:
DN 80 tot en met 1500 (3" tot 60")
* Afhankelijk van de gekozen optie voor het bestellen van de functie "Kalibratie-stroom"
Gewatteerde materialen
- Transducer:1.4404 (316L)
- Invoegbuis:1.4404 (316L); 1.4435 (316L)
- Verbinding:
- Compressiebevestiging: 1.4404 (316L)
- Verzegelring: EPDM; HNBR; 1.4401 (316)
- Klemring: PEEK 450G
Elektriciteit en communicatie
Stroomvoorziening:
DC 18 tot 30 V
Uitgaven:
4-20 mA HART (actief)
Impulse/frequentie/switch-uitgang (passief)
Invoer:
Invoer van status
Digitale communicatie:
HART
Vertoon/Bediening:
Vier lijnen display met drukknoppen
Bouw & Bescherming
Transmitterhuis:
AlSi10Mg, bekleed
Grade van bescherming:
IP66/67, behuizing van type 4X
Goedkeuringen en certificeringen
Gevaarlijk gebied: ATEX, IECEx, cCSAus
Metrologisch: Kalibratie uitgevoerd op geaccrediteerde kalibratiefaciliteiten (volgens ISO/IEC 17025), NAMUR
Druk: CRN
Specificaties van het apparaat
Sensoreigenschappen
- Optimale procesbewaking - gemakkelijke meting zelfs bij lage druk en stroomsnelheden
- Kosteneffectieve meting - eenvoudige installatie, verwaarloosbaar drukverlies en onderhoudsvrij
- Betrouwbare stroomtrends - meerdere variabele metingen
- Inlegversie voor nominale diameter DN 80 tot en met 1500 (3" tot 60")
- Installatie en verwijdering van de sensor zonder procesonderbreking
- Eenvoudige installatie
Transmitterkenmerken
- Snelle en efficiënte inbedrijfstelling - begeleide bedieningsmenu's
- Hoge beschikbaarheid van de installatie - zelfdiagnose en foutbewaking
- Automatisch herstel van gegevens voor onderhoud
- Inrichting in compacte versie met gelijkstroomstroomvoorziening 24 V
- 4-20 mA HART, uitgang puls/frequentie/schakelaar
- Compacte en robuuste zender
