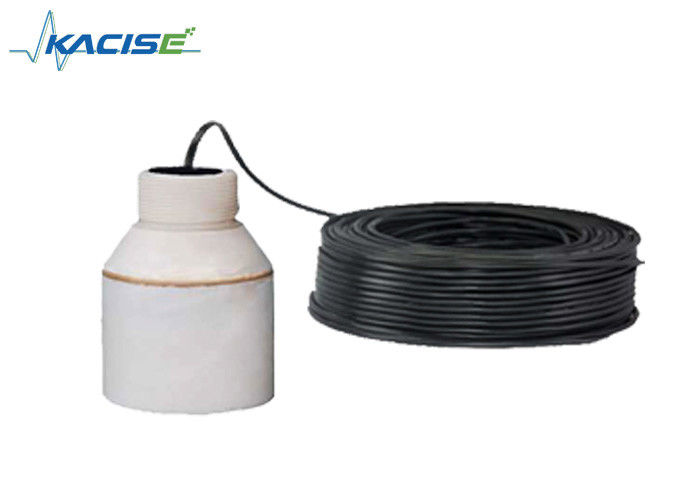

RS485 gespleten de Meter Hoge Nauwkeurigheid van het Type Ultrasone Vloeibare Niveau voor Waterbehandeling

RS485 Split Type Ultrasone vloeistofniveau meter hoge nauwkeurigheid Voor waterbehandeling

Installatieflens

De installatiemethode is gelijk aan vloeistofmeting en kan worden geïnstalleerd op de flens die de aangesloten buis van de container verbindt.De as moet gericht zijn op de uitlaat van de container of loodrecht op het oppervlak van het medium, moet de sonde uit de aangesloten buis kunnen komen.

De ultrasone niveauverschilmeter die heeft Chinese en Engels menu en eenvoudige

De installatie van de installatie-instructie wordt doorgaans uitgevoerd na het volgen van de installatie-instructie en het instellen van verschillende parameters.

Eenvoudige werking:

1. Sleutel: Onze producten kunnen worden gedeboug door middel van drie toetsen op het paneel. Vervolgens wordt de gemeten waarde weergegeven door LED.

2.Na het inschakelen van ons product, drukt u twee seconden op de SET-toets en gaat u het menu van het eerste niveau in.

3.De hoogtewaarde van de sonde (nr. 1) wordt ingevoerd in de “referentie nul 1”, de “referentie nul 1”positie.(de hoogte van de sonde is de afstand van het startoppervlak van de sonde tot aan de bodem).

4.De hoogtewaarde van de sonde ((No.2) input naar de "referentie nul 2". de "referentie nul 2" positie kan worden gevonden structuur foto van het menu.

5.Set ¥4mA ¥geeft de verschillenwaarde en ¥20mA de verschillenwaarde.

4 mA komt overeen met de verschillenwaarde: uitgang is 4 mA, wanneer de verschillenwaarde gelijk is aan

het instellen van de waarde.

20mA komt overeen met de verschillenwaarde:uitgang is 20mA, wanneer de verschillenwaarde gelijk is aan

het instellen van de waarde.

¢Aangezien de overeenkomstige verschillenwaarde en de overeenkomstige verschillenwaarde van 20 mA,

Kijk naar de structuurfoto van het menu.

One. EenppLic.a.Tion

Ultrasone niveauverschilmeter (materiaal, vloeistof), wordt gebruikt om hoogteverschillen van niveau of materiaalniveau in de twee verschillende containers te meten.

Thr- Ja.. W- Ja.- Iking

Elektrische bedrading van een ultrasone niveausverschilmeter

Terminal van de ultrasone niveausverschilmeter

Instructies voor bedrading

Aarding: De eerste grondterminal van het instrument moet daadwerkelijk geaard zijn.

Ground terminal met andere apparaten.

Blauw: Temp n + temperatuur sensor +

Zwart: GND aarddraad

één sonde: n=1, dubbele sondes, n=1,2 stroom: ∆stroom+ ∆aansluiting mA n+;

∆stroom- ∆aansluiting mA n-/GND

enkelvoudige sonde: n=1, dubbele sonde, n=1,2 Relay:RLlnA en RLnB open;

RLnA en RLnC-show gesloten.2,3,4

Vermogen: vermogen wisselstroom verbinding L, N vermogen DC: 24V+ verbinding 24VDC+,

GND verbinding 24VDC-

Opmerking:

1 Vertraging 1 wordt gebruikt voor het alarm van de sonde1, en vertraging 2 voor het alarm van de sonde2.

De vertraging 3 en de vertraging 4 worden gebruikt voor het verschil alarmeren.

2 ★ De uitgang van mA1+ en mA- is verschilstroom.

De standaarduitgang van mA2+ en mA- is sonde 2 stroom of kies de sonde 1 stroom.( selecteer uit 9 werkmodus

★ Als loopmodus van dubbel materiaalniveau is de uitgang van mA 1+ en mA- de sonde 1-stroom.

Garantiebewijs van de ultrasone niveaumeter en de ultrasone niveausverschilmeter

Instructies voor de ultrasone niveaumeter op de garantie kaart

1Garantiebeleid:

1. Laat de garantie kaart zien, wanneer de gebruiker onderhoud nodig heeft. Binnen de garantieperiode kan het falen veroorzaakt door normaal gebruik genieten van het gratis onderhoud volgens de garantie kaart.

2De garantieperiode: de garantieperiode van het product begint vanaf de datum van aanvaarding binnen 12 maanden.

De volgende situatie zonder gratis garantie:

1. product of andere onderdelen na de garantieperiode.

2. Vanwege de gebruiksomgeving kan het product niet voldoen aan de eisen, waardoor de hardware niet werkt.

3. Als gevolg van slechte energie omgeving of vreemde voorwerpen in de apparaten, leiden tot de storing of schade.

4Als gevolg van het niet volgen van de handleiding en overwegingen, kan het mislukken.

5Als gevolg van overmacht factoren zoals bliksem, water, brand en andere natuurlijke factoren, als gevolg, leiden de storing.

6Door ongeoorloofde reparatie, ongeoorloofde aanpassingen, misbruik, als gevolg, leiden tot het falen.

Beperkingen:

1Hou deze instructies veilig.

De autoriteit voor de interpretatie van deze garantie kaart behoort tot ons bedrijf, we hebben het recht om de inhoud van deze kaart te wijzigen zonder voorafgaande kennisgeving.
