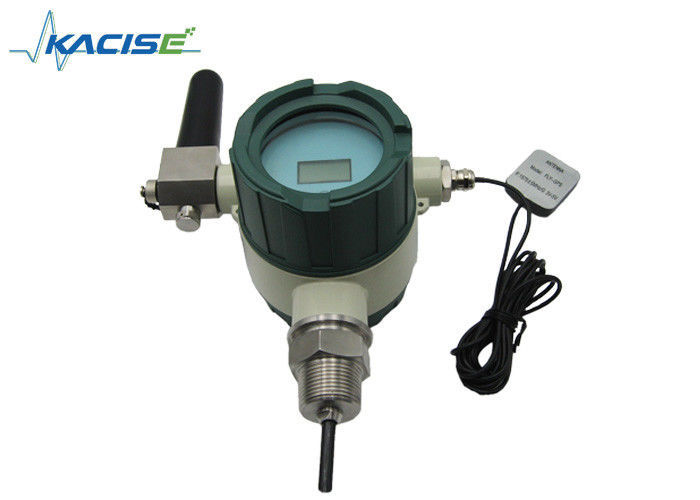

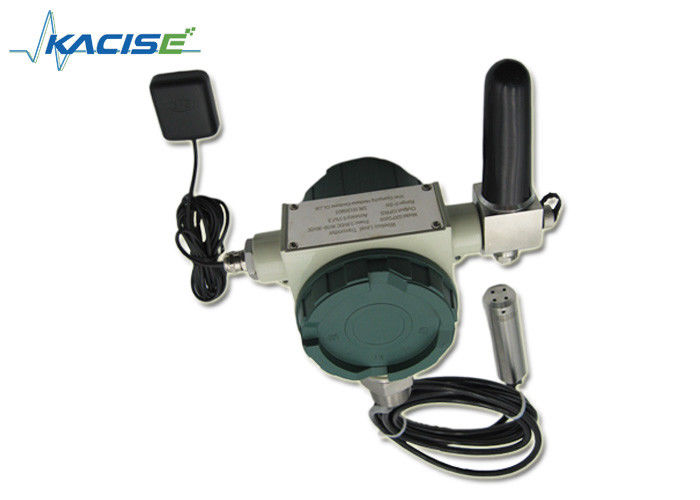

Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee

Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee

  • Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee
  • Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee
  • Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee
  • Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee
Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee
Productdetails:
Plaats van herkomst: Shaanxi, China (vasteland)
Merknaam: KACISE
Modelnummer: GXPS609B
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 0-100
Prijs: Negotiable
Verpakking Details: karton of klanten beschikbare verzoeken
Levertijd: 5 werkdagen na betaling
Betalingscondities: L/C, D/A, D/P, Western Union, MoneyGram
Levering vermogen: 1000 overeen te komen Stuk/Stukken per Week
Contact
Gedetailleerde productomschrijving
Maatregelenwaaier: 0~3m diesel Maatregelenprecisie: 0.5%f.s
Verdedig rang: IP65 Werk temperatuur: -25℃~85℃
Opslagtemperatuur: -25℃~85℃. Interface Type: NPT1
Hoog licht:

Ultrasone niveauzender

,

ultrasone vloeibare niveausensor

Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee



1.System vat samen



De „vloeibare hoogte en de temperatuur die systeem in ZIGBEE meten delen wijze mee“, die „Vloeibare hoogte metend eindapparatuur in ZIGBEE meedeelt wijze“, „de Software van het Serverbeheer“, „Communicatie GX-iCN-01A Coördinator“ en „Configuratielijn“ omvat. Het wordt gebruikt voor vloeibare de hoogtewaarde van de timingsmaatregel, temperatuurwaarde en toont deze waarde in de „Software van het Serverbeheer“.



Bericht 1: De „vloeibare hoogte die systeem in ZIGBEE meten deelt plotseling wijze“ voor „Systeem“ zoals na beschrijving mee.

Bericht 2: De „vloeibare hoogte die eindapparatuur in ZIGBEE meten deelt wijze“ voor plotseling „Eind“ zoals na beschrijving mee.

Bericht 3: De „software van het Serverbeheer“ voor plotseling „Software“ zoals na beschrijving.

Bericht 4: De „configuratielijn“ voor plotseling „Lijn“ zoals na beschrijving.



De „terminal wordt“ gebruikt voor vloeibare de hoogtewaarde van de timingsmaatregel en temperatuurwaarde, en overbrengt deze die waarde meten aan de „Software“ in ZIGBEE meedeelt wijze, kan de gebruiker „Software“ gebruiken om de vloeibare hoogtewaarde te zien en „te leiden Eind“ deze. De gebruiker kan de dichtheid van de vloeistof op de software van het serverbeheer, volgens de dichtheidswaarde plaatsen door het gebruik wordt geplaatst, kunnen de gegevens automatisch in de vloeibare druk worden omgezet en de vloeibare niveauwaarde die wordt getoond.



GX-iCN-01A de communicatie coördinator wordt verbonden met de communicatie van RS232 periodieke interface van de servercomputer, met 12VDC-machtsadapter voor het ontvangen van de de draadloze temperatuur en druk van ZIGBEE metend terminal doorgegeven controleinformatie.



De software „LLMServer wordt“ van het serverbeheer ontwikkeld door ons bedrijf, software van het de controlebeheer van ZIGBEE de eind, welke eigenschappen uitvoerig zijn, ZIGBEE het eindapparaat basisbesturingselement en beheer kan uitvoeren.



De configuratiekabel om de communicatie van RS232 periodieke interface te verbinden die van PC en de temperatuur en de druk van ZIGBEE draadloze terminal, slechts op draadloze de temperatuur en de drukmetingen meten van ZIGBEE wanneer v3o3or gebruik het gebruiken van eindbasisconfiguratie.



2. „Eind“ Structuurtekening



GXPS609 (ZIGBEE) eindstructuurtekening: als beeld



Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 0



3.Technology norm en Voedinggebruik



Maatregelenwaaier 0~3m diesel.
Maatregelenprecisie 0.5%F.S.
Voedingmanier

3.6VDC batterij en 10VDC~35VDC

externe voeding.

Verdedig Rang IP65
Werk Temperatuur -25℃~85℃.
Opslagtemperatuur -25℃~85℃.
Communicatie Frequentie 2.405GHz~2.480GHz
Interfacetype NPT1.
De Tijd van het timingswerk 3 minieme minuut ~ 1000 (kan plaatsen).
Voeg Functie toe LCD, zeer belangrijk-pers, GPS.

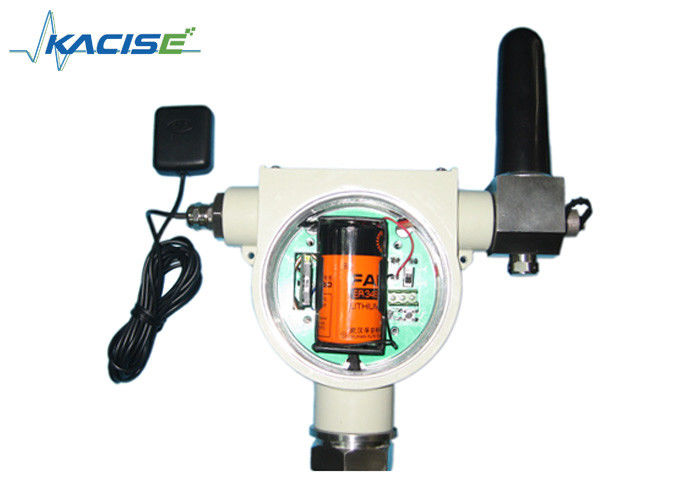

De „eind“ tijdslimiet van het batterijgebruik

bijvoorbeeld, is het gebruik nummer één batterij „ER34615“, zijn capaciteit 19AH, is de frequentie van het „Systeem“ werk het werk eens per uur: De GXPS609-terminal kan ongeveer 1800 dagen werken.



Uitgezocht batterijmodel

adviseer gebruik nummer één batterij „ER34615“. Als de gebruiker uitgezochte batterij door zelf, wil de batterijnorm gelieve volgens zoals volgend. batterijvoltage: 3.0VDC~3.6VDC; maximum zet outputstroom voort: meer dan 0.3A; de stroomcapaciteit van de impulsoutput: meer dan 0.5A.



Het voedinggebruik verlicht

de „terminal“ kan batterij of externe voeding gebruiken. Zie de eindstructuurtekening, de positie van externe voeding in de „Externe Elektrointerface“, in de interface, „1“ is anode, „2“ zijn kathode.





4. Draadloze het Niveaubeschrijving van het de Temperatuur Controlesysteem van ZIGBEE



4.1 beschrijving van systeemwerkschema:



⑴ in werking stellend de software van het serverbeheer op de servercomputer, verbind de communicatie van RS232 periodieke interface en de communicatie GX-iCN-01A coördinator van de servercomputer.

⑵ zet het vermogen van de terminal, en het eindapparaat aan om te werken.

⑶ het eindapparaat zal tijd-bij elkaar brengt automatisch met de software van het serverbeheer, telkens als wanneer inschakelen de macht doen.

Tijd-bij elkaar brengt: de software van het serverbeheer zal datum verzenden en de tijdinformatie van servercomputer aan het eindapparaat, zal het eindapparaat de datum en tijdinformatie, en de basis van deze informatie, in de toekomstige verrichting van de automatische updatetijd bewaren.

⑷ het corrigeren de tijd te voltooien, het eindapparaat verzendt de huidige tijd controleinformatie naar de software van het serverbeheer. Controleinformatie die bestaan uit: een een eindapparatenadres, waarde van de niveaudruk, een temperatuurwaarde, een eindinterval van het timingswerk, de eind werkende wijze, het batterijniveau, de datum en de tijdinformatie op het ogenblik, worden deze recentste controleinformatie getoond in de belangrijkste interface van de spreadsheetsoftware, wordt de historische controleinformatie automatisch opgeslagen in de database, kunnen de gebruikers op elk ogenblik bekijken.

⑸ volgt „het Gebruik van de Systeembeschrijving“ zoals die op „Plaatsende Wijze“ voor het plaatsen van de basisterminal, na het plaatsen wordt beschreven zodat de terminal in de „het werk wijze“ verrichting, de terminal geuploade regelmatig controleinformatie zal zijn. Als u veranderingen in de basismontages van de terminal moet aanbrengen, volgt eerst de „Systeembeschrijving met“ het Maken van Einduitgang „het werkwijze“, gaan naar „Montageswijze“, en dan om de basismontages van de terminal opnieuw te maken.



4.2 systeembeschrijving:



(1) de software die van het serverbeheer en in de servercomputer wordt geïnstalleerd lopen, verbindt de communicatie GX-iCN-01A coördinator, tweemaal klikt de software software die van het de serverbeheer van pictogram „LLMServer“ de open. Zoals aangetoond in Figuur 6.



Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 1

(2) open de software, de belangrijkste die interface in Figuur 7 wordt getoond.

Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 2

7

  • Klik Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 3 knoop of klik „Parameter het Plaatsen“ knoop onder het „het Plaatsen“ menu, is het „het Plaatsen“ dialoogvenster toont. Dit dialoogvenster wordt gebruikt voor vormt de „Software“: als beeld 8.



Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 4

8

„Communicatie van ZIGBEE draadloze periodieke niveaumontages“: Vul verbindings GX-iCN-01A communicatie coördinatorserienummer, baudrate van in 38400.

„Serverconfiguratie“: de database van de standaardverbindingstoegang, als u met SQL Serverdatabase moet verbinden, vormt dit.

Van de „communicatie de reeks mislukkingstijd“: van het eind „verbindingstime-out“ de tijd plaatsende eenheid: min. Als de terminal tijdens de periode niet controleinformatie wordt uploaden getoond op de softwareinterface "uit", ZIGBEE-herinnering de gebruiker om de terminal aan te sluiten en de server is gebroken tussen de beheerssoftware, controleert de status van de serverhaven, is de communicatielijnen, eindapparatuur abnormaal. Daarom moet de tijd groter zijn dan het „eind“ interface eind „steekproefinterval“, het meer dan het eind „steekproefinterval“ drie keer adviseerde te plaatsen. Klik „O.K.“ dichtknopen om te sparen.

„De waaier die van de watercilinder“ plaatsen: het plaatsen van het hoogste recht van de belangrijkste interface cilindrische die hoogte, wordt gebruikt om het echte milieu van het vloeibare niveau te simuleren. Klik „O.K.“ dichtknopen om te sparen.

„Alarmeer Montages“: Wanneer u deze eigenschap aanzet, kunnen de gebruikers het „Eindmontages“ scherm het gewenste niveau bovenleer en de ondergrens van het controlealarm plaatsen; wanneer de vloeibare vlak gecontroleerde waarde de waaier van de alarmgrens overschrijdt, de belangrijkste interface van de alarminformatie in het overeenkomstige bericht zal zijn, zal de alarminformatie automatisch opgeslagen worden in de database voor de gebruiker. Klik „O.K.“ dichtknopen om te sparen.

„De Selectie van de systeemtaal“: de taalselectie, het gebrek is Chinees. Klik „O.K.“ dichtknopen om te sparen.

Na het plaatsen van de interface, te bewaren klik „Uitgangs“ knoop, en dan de software van het serverbeheer moeten sluiten en opnieuw beginnen, opstellingsinformatie over deze nieuwe behoorlijk geladen veranderingen.

  • Klik de knoop Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 5of klik „Zoeken“, de vraag“ menu „van de controleinformatie, verschijnt het dialoogvenster zoals aangetoond in Figuur 9, wordt het dialoogvenster gebruikt die de database te vragen in de eindapparatuur controleinformatie wordt opgeslagen.

Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 6

9

„Eindidentiteitskaart“: selecteer „Eind“ adres u onderzoekt, of selecteert „allen“ aan onderzoek al „Terminal“ wilt.

„Vraagtijd“: selecteer de tijdsectie u onderzoekt wilt.

„Onderzoeks“ knoop: Onderzoek opdrachtknop.

De „uitvoer“ knoop: als „EXCEL-formaat“ uitvoer onderzoeken alle gegevens van.

„Schrap“ knoop: schrap alle gegevens u onderzocht.

  • Klik „Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 7„knoop of klik ‚“ van de de informatievraag „van het Controlealarm het ‚menu lijkt dialoog in Figuur 10, het dialoogvenster voor de informatie wordt getoond van het einddieapparatenalarm in de databasevraag die wordt opgeslagen.

Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 8

10

„Eindidentiteitskaart“: Selecteer om het aantal van identiteitskaart van de alarminformatie te vragen eind; selecteer „Alle“ betekent samen alle terminalsvragen.

„Vraagtijd“: De informatie van de de eindapparatuur werktijd van het selectiequeryalarm.

„Zoeken“ knoop: Overeenkomstig de eindvraag van identiteitskaart en van de werktijd en getoond in de hieronder lijst.

De „uitvoer“ knoop: om de alarminformatie te vragen aan „EXCEL-spreadsheet“ formaat voor de uitvoer en te sparen.

„Schrap“ knoop: Verwijderquery aan de alarminformatie.

⑶ open de eindmachts rugdekking.

(4) na het aanvankelijke gebruik van de nieuwe terminal, ontvangt de software van het serverbeheer de informatie van de nieuwe terminal, moet de gebruiker de software van het serverbeheer, de nieuwe eind basismontages gebruiken om het te maken behoorlijk overeenkomstig de basismontages werken. Klik een rij in de lijstvertoningen de tweemaal basismontages voor de nieuwe eind controleinformatie vereisten, verschijnt de interface zoals aangetoond in Figuur 11, toont de interface voor de nieuwe eindapparatuur van de lijn de basismontages.

Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 9

11

(5) de interface vormt een deel van de terminals van de basisinformatievertoning in de database, klikt de „Schrappings“ knoop om de eindinformatie van de database permanent te schrappen; het lagere die deel van de interface voor de basismontages voor elke terminal wordt gebruikt:

● „het werk parameters“:

Na de nieuwe terminal, kan de gebruiker nieuwe terminal en reeks de vloeibare dichtheid noemen voor de nieuwe eind controle; de grenswaarden van het niveaualarm; dan moet u op de rechterkant van de „Nieuwe Eind“ knoop klikken om een nieuwe terminal in de database toe te voegen de informatie van de nieuwe terminal zal worden getoond nadat de toevoeging de lijstbovenkant van het scherm in de toekomst zonder het moeten de nieuwe terminal opnieuw toevoegen volledig was.

● Klik het „Uitgebreide die parameters“ lusje zal overschakelen op de interface in Figuur 12 wordt getoond.

Het handboek van het Vloeibare Niveau die van GXPS609B Systeem in ZIGBEE meten deelt Wijze mee 10

12

„Nieuwe eindidentiteitskaart“: Plaats het apparaat-id van de terminal. Nadat de opstelling volledig is, te beginnen gelieve het machts eindapparaat opnieuw.

„Steekproefinterval“: Plaats de tijd om controleinformatie te uploaden het einddietimingsinterval door de gebruiker wordt geplaatst groter is dan de geadviseerde tijd minstens 3 minuten.

⑺ na voltooiing van de bovengenoemde montages, klik op de knoop „van de het werkwijze“ om lopende „wijze“ knoop te beëindigen. Op de „het werkwijze“ die, zal de terminal automatisch regelmatig controleinformatie overeenkomstig het interval van de bemonsteringstijd door de gebruiker wordt geplaatst verzenden.

⑻ als u de basismontages van de terminal moet wijzigen, gaat de klik de knoop „van de opstellingswijze in“, veroorzakend de terminal om de „opstellingswijze“ in te gaan en dan de basismontages van de terminal te vernieuwen.

Klik de knoop „ingaan van de opstellingswijze“, moet de gebruiker tot de volgende terminal aan een Uitgang „het werkwijze“ wachten van de controleinformatie wanneer het uploaden van aankomst, gaat naar „Montageswijze.“

Wanneer „opnieuw Wijze“ plaats om de basismontages te beëindigen, wordt de gebruiker eerste „steekproefinterval“ geplaatst aan „0“ alvorens u het steekproefinterval en andere functies kunt opnieuw plaatsen.

⑼ wanneer het systeem behoorlijk werkt, klik de hoofddieinterface van de Serverbeheersoftware in de lijst een rij controleinformatie wordt getoond, zal de de hoogtewaarde van het eindapparatenniveau de lijnvertoning wordt getoond op de rechterkant van de cilindrische vorm simuleren; de grafiek op juiste cilindrisch het eindapparaat automatisch telkens als de gemeten vloeibare die niveauwaarden als lijnen, gebruikersvriendelijke monitor worden afgeschilderd.



5. LCD vertoning en zeer belangrijke werkende instructies



5.1 LCD vertoning: Bij gebrek aan zeer belangrijke verrichting, zal de huidige gemeten waarde van vloeibare druk getoond op LCD.

5.2 zeer belangrijke verrichting: Er zijn drie ronde knopen op een draadloze terminal van de niveaumeting, zijn van links naar rechts: „(+)“, „(-)“, „(PLAATS)“. Slechts kunnen de eindverrichtingen op „Plaatsende Wijze“, en op het ogenblik het niet worden in werking gesteld gebruikend de sleutels om berichten te controleren.

De menufunctie is verdeeld in twee: „ALS“, plaats het „eindapparaat-id“;

„SL“, plaatste het „Eindsteekproefinterval.“

Wanneer de gebruikers belangrijkste verrichting, in „pers“ en „pers“ wordt verdeeld:

„(PLAATS)“ knoop: verdeeld in „pers“ en „pers“;

„(+)“ Knoop: De slechts „korte pers“;

„(-)“ Knoop: verdeeld in „pers“ en „pers“;

Zeer belangrijke stappen:

⑴ druk „PLAATSEN“ knoop, LCD vertoning „ALS“, in de interface van de menuselectie.

⑵ druk „+“ sleutel, de menuopdracht tot schakelaar tussen twee.

⑶ in „AANGEZIEN“ het menu, (-) knoop drukt om de status van de menuverrichting weg te gaan, toont de drukwaarde.

⑷ in „AANGEZIEN“ het menu, „PLAATSTE“ knoop, ingaat de „eindapparaat-id“ plaatsende functie, identiteitskaart-waaier „0 tot 253“, pers (+) sleutel-id plus „1“, pers (-) sleutel-id sparen „1“ drukt, na het plaatsen van pers (PLAATS) te bewaren sleutel; als wij identiteitskaart opgeven aan terugkeer naar het vorige menu wordt geplaatst, kan de pers die (-) zijn.

⑸ onder het menu van „SL“, druk „PLAATSEN“ knoop, ingaan „Eindsteekproefinterval“ plaatsende functie, de waaier van het tijdinterval van „0 tot 60000“ seconden, drukken het (+) belangrijkste interval toevoegt „1“ s, duwen (-) op sleutel in LCD van de schakelaarcontrole vertoningspositie, duwen (PLAATS) te bewaren op sleutel; als wij opgeven wordt het steekproefinterval geplaatst aan terugkeer naar het vorige menu, drukt (-).



6.Maintenance instructies



⑴ de draadloze temperatuur en drukmetingen voor de terminal, zorgen ervoor de batterij macht heeft; de communicatie coördinator met de computer periodieke communicatie interface wordt goed verbonden; Als de vertoning van het batterijvoltage op de software van het serverbeheer, gelieve de einddekking te openen om de batterij te vervangen, zodat om systeemprestaties niet zo te beïnvloeden.

⑵ als de draadloze temperatuur en drukmetingen communicatie verstoring of andere communicatie mislukking tussen de de terminal en software van het serverbeheer voorkomen, gelieve te controleren de periodieke verbinding van de servercomputer normaal is, is de verrichting van de software van het serverbeheer normaal, als de batterijterminals elektriciteit hebben.

⑶ vermijd ZIGBEE-antenne dichtbij metaalvoorwerpen of ferromagnetische voorwerpen.
