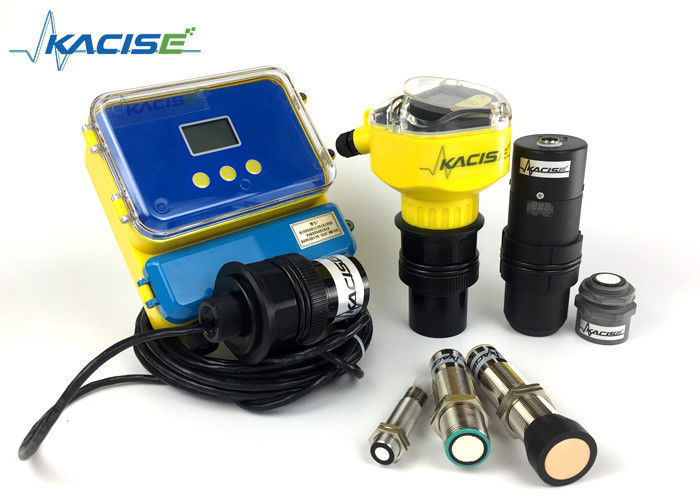

Lange afstand Ultrasone niveau meter Afstand 10 meter tot 60 meter
Beginsel
De ultrasoontransducer zendt ultrasoonpulsen uit die via communicatiemiddelen naar de meetmedium worden verspreid.door reflectie en vervolgens terug naar de ontvangende transducer door het akoestische medium, de gemeten ultrasone puls verspreidt zich van de zender naar de ontvanger in het akoestische medium van de tijd.het kan worden beschouwd als de afstand van de transducer tot het mediumoppervlakOm het vloeistofgehalte te bepalen.we kunnen de afstand berekenen van de sonde tot het reflecterende oppervlak D = C * t / 2 (gedeeld door 2 is omdat de geluidsgolven van de zender naar de ontvanger is eigenlijk een ronde, D is de afstand, C is de snelheid van het geluid, t is de tijd).
Kenmerken
Niet-contactmeting
Korte responstijd
met scherm
Verscheidene uitgangen optioneel: switch, analoog of RS485
Uitgang van niveauwaarde of uitgang van afstand
Inleiding
De ultrasone sensor maakt gebruik van geluidsgolven om contactloze en slijtagevrije detectie op doelpersonen uit te voeren.metalen of niet-metalen voorwerpenOmgevingsomstandigheden zoals rook, stof, omgeving of regen hebben een zeer geringe invloed op de detectieprestaties van ultrasone sensoren.
Parameters
KUM-serie
| |
KUM-A |
KUM-B |
| Functie |
Geïntegreerd type |
Splitstype |
| Bereik |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
5M10m15m20m30m40m50m60m70m |
| Precisiteit |
1% |
1% |
| Resolutie |
3 mm of 0,1% (groter) |
3 mm of 0,1% (groter) |
| Afbeelding |
Chinese en Engelse LED |
Chinese en Engelse LED |
| Analoog-uitgang |
Vierdraad 4~20mA/510Ωbelasting
Twee-draad 4~20mA/250Ω belasting
|
4~20mA/510Ωbelasting |
|
Uitgang van de relais
|
Twee groepen:
AC 250V/8A of DC 30V/5A
Status kan worden geprogrammeerd
|
Twee groepen voor één kanaal
Vier groepen voor dubbele kanalen
AC 250V/8A of DC 30V/5A
Status kan worden geprogrammeerd
|
| Stroomvoorziening |
Standaard: 24VDC
Optioneel: 220V AC+15% 50Hz
|
Standaard: 220V AC+15% 50Hz
Optioneel: 24VDC of 120mA
Aanpassen: 12VDC of batterij
|
|
Milieu
Temperatuur
|
LED:-20~+60°C,
Probe: 20°C tot +80°C
|
LED: -20°C tot +60°C,
Probe: 20°C tot +80°C
|
| Communicatie |
Optie:485,232 Mededeling
(vervaardigingsovereenkomst)
|
Optie:485,232 Mededeling
(vervaardigingsovereenkomst)
|
| Beschermingsgraad |
LED:IP65,
Probe: IP68
|
LED: IP65,
Probe: IP68
|
| Kabelsonde |
- Nee, niet echt. |
standaard: 10 m langste: 100 m |
| Installatie van de sonde |
Afhankelijk van het bereik en het type sonde |
Afhankelijk van het bereik en het type sonde |
| Energieverbruik |
Splitstype
stroomvoorziening: 24 V,
Geen relais: 100mA
Kanaal 1 van de relais: 120 mA;
Kanal 2 van de relais: 145 mA;
Kanaal 3 van de relais: 170 mA;
Kanaal 4 van de relais: 190 mA;
Het specifieke vermogen is als volgt:
geen relais: 24 × 100 mA = 2,4 W;
Kanal 1 van de relais: 24×120mA=2,9W;
Kanal 2 van de relais: 24 × 145 mA = 3,5 W;
Kanal 3 van de relais: 24×170mA=4,1W;
Kanal 4 van de relais: 24×190mA=4,6W;
|
| Energieverbruik |
Geïntegreerd type ((Vierdraadsysteem)
stroomvoorziening: 24 V,
Geen relais: 80mA
Kanaal 1 van de relais: 105 mA;
Kanaal 2 van de relais: 130 mA;
Het specifieke vermogen is als volgt:
geen relais: 24×80mA=1,9W;
Kanal 1 van de relais: 24×105mA=2,5W;
Kanal 2 van de relais: 24×130mA=3,1 W;
|
| Energieverbruik |
Geïntegreerd type ((tweedrade systeem)
stroomvoorziening: 24 V,
Geen relais: 30mA
Het specifieke vermogen is als volgt:
Geen relais: 24×30mA=0,72W
|

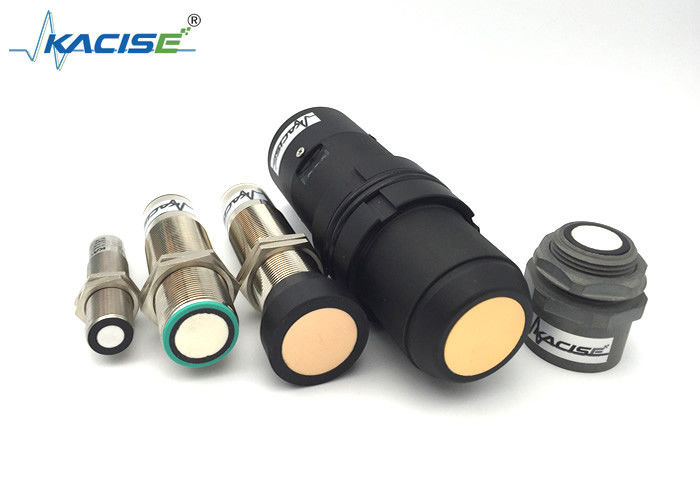

KUM3000-serie
| M18 |
| Sensorbereik |
150... 1000 mm |
| Aanpassingsbereik |
150... 1000 mm |
| Onbruikbare oppervlakte |
0... 150 mm |
| Reactievertraging |
ca. 10 ms |
| M30-type1 |
| Sensorbereik |
200... 2000 mm |
| Aanpassingsbereik |
200....2000 mm |
| Onbruikbare oppervlakte |
0... 200 mm |
| Reactievertraging |
ca. 10 ms |
| M30-type2 |
| Sensorbereik |
300... 3500 mm |
| Aanpassingsbereik |
300... 3500 mm |
| Onbruikbare oppervlakte |
0... 300 mm |
| Reactievertraging |
ongeveer 20 ms |
| M30-type3 |
| Sensorbereik |
400... 6500 mm of 600-12000 mm |
| Aanpassingsbereik |
400....6500 mm of 600-12000 mm |
| Onbruikbare oppervlakte |
0... 400 mm |
| Reactievertraging |
ca. 40 ms |
Ik...nd- IkcatDe/oPerraTingmejaar
| LED blauw |
Flitsen: programma kan worden uitgevoerd, deze status
De blauwe LED knippert ongeveer 5 minuten nadat de sensor is ingeschakeld, om aan te geven dat de sensor kan worden geprogrammeerd, en dan gaat de blauwe LED voortdurend aan om de stroomstatus aan te geven.
|
| LED-geel |
aanduiding van de overstaptoestand
flitsend: tijdens de programmafunctie object gedetecteerd
|
| LED rood |
Normaal functioneren: licht aan geeft aan dat een fout is vastgesteld.
Programmering: knipperen, echo verloren, dat betekent dat de sensor bedekt of geen voorwerp in de voorkant van de sensor,
|
EIk...ectRical specIfikat- IkoN.B.
| Werkspanning UB |
13... 30 V gelijkstroom, rimpel 10 % SS |
| Stroomtoevoer zonder belasting I0 |
≤ 45 mA |
IOT-versie
| Werkspanning UB |
3.3-16 DC, rimpel 10 % SS |
| Stroomtoevoer zonder belasting I0 |
≤ 15 mA, slaapmodus≤1 mA, wakker door uart. |
Ik...npuit
| Invoertype |
1 Invoer voor TEACH-IN |
|
werkbereik A1: 0V/GND... +1 V,
werkbereik A2: +6 V.+UB
|
| Invoerimpedantie: > 4,7 kΩ ; TEACH-IN-programmapuls: ≥ 1 s |
OUTPut
| Outputtype |
1 uitgang van de schakelaar E4, NPN NO/NC, programmeerbaar
2 schakelaar-uitgang E4, PNP NO/NC, programmeerbaar
3 Analoog 0-10V-uitgang E4 programmeerbaar.
4 Analoog 4-20mA uitgang E4 programmeerbaar
5 RS485-uitgang E4 programmeerbaar.
|
| Nominale werkstroom Ie |
200 mA, kortsluitings-/overdrachtsbescherming |
| Standaardinstelling |
Schakelpunt A1:150 mm Schakelpunt A2: 1000 mm |
| Spanningsverlies |
≤ 2,5 V |
| Herhalingsnauwkeurigheid |
≤ 1 % |
| Schakelfrequentie f |
≤ 13 Hz (op maat gemaakt voor de hoogfrequente versie) |
| Range hysteresis H |
5 % van de ingestelde bedrijfsweg |
| Invloed van de temperatuur |
± 1% van de volle schaalwaarde |
Eenm- Ik- En? conDiTions
| Omgevingstemperatuur |
-25...70°C (248...343K) |
| Bergingstemperatuur |
-40...85°C (233...358K) |
Mec.heen- Ikc.Al SpecificatiesIfikat- IkoN.B.
| Verbinding |
V1-aansluiting ((M12×1), 4-pin |
| Beschermingsniveau |
IP66 |
| Materiële huisvesting |
met een breedte van niet meer dan 50 mm |
| Transducer |
epoxyhars/hol glasbolmengsel;
schuimpoliuretaan, PBT-deklaag
|
