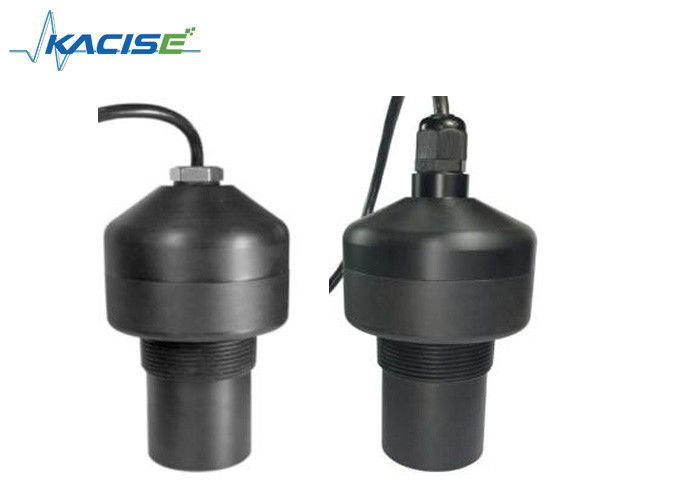

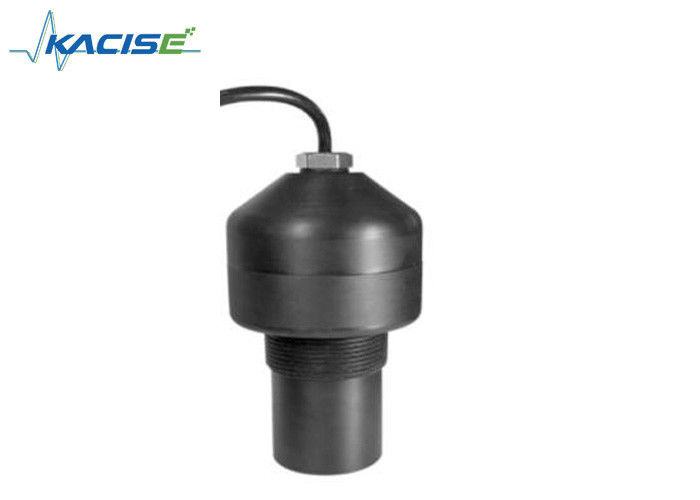

De waterniveau sensor met een IP68 beschermingsrating is geschikt voor rioolwater
Inleiding
Met een IP68-beschermingsrating, kan het stof en water effectief weerstaan.Het meet het waterniveau nauwkeurig, zelfs onder harde omstandigheden.Makkelijk te installeren en zeer betrouwbaar, het is de perfecte keuze voor afvalwater gerelateerde toepassingen.
Parameters
| Meetbereik |
1 meter, 2 meter, 3 meter, 4 meter, 5 meter, 6 meter, 7 meter, 8 meter. |
| Metingsuitslag |
afstand tussen het uitzendoppervlak van de sonde en het middenoppervlak |
| Sensordraad |
verschillende draden, afhankelijk van het meetbereik |
| Blinde zone bereik |
verschillende blinde zones, afhankelijk van het meetbereik |
| Voerspanning |
DC 24V, uitgang 1 manier 4-20mA of 1 manier RS485 MODBUS protocol |
| Voerspanning |
DC 12V, uitgang 1-weg RS485 MODBUS-protocol; |
| Afbeelding |
geen display |
| Standaard kabellengte |
1 meter |
| Kabel |
4 pinen |
|
Werkomgeving
temperatuur
|
-20 ~ +60 °C |
|
Werkomgeving
druk
|
een standaard atmosferische druk |
|
Werkomgeving
luchtvochtigheid
|
≤ 90% RH niet-condenserend |
Kenmerken
Hoge beschermingsgraad: IP68.
Adresinstelling via RS485
Uitgang: analoog of RS485, gerelateerd aan de voedingsspanning
Notitie
4-20mA uitgang: om de blauwe lijn betrouwbaar te aarden (mA ̇);
Sluit de aardingsplatform aan op een echte aarde, zoals een metalen buis die door water gaat, of een metalen staaf die in de grond wordt geplaatst.
1. niet in lijn te brengen met de aarding van de elektrische kast. het apart aarden en verbinden met een metalen paal of metalen pijp die onder de aarde is geplaatst.
2Verf of roest op de geaarde metalen pijp of metalen staaf moet worden afgeskraapt.
RS485-uitgang: om de zwarte lijn betrouwbaar te vergronden;
Sluit de aardingsplatform aan op een echte aarde, zoals een metalen buis die door water gaat, of een metalen staaf die in de grond wordt geplaatst.
1. niet in lijn te brengen met de aarding van de elektrische kast. het apart aarden en verbinden met een metalen paal of metalen pijp die onder de aarde is geplaatst.
2Verf of roest op de geaarde metalen pijp of metalen staaf moet worden afgeskraapt.
Bedrading
1. 4~20mA bedrading
Stroomvoorziening: rode lijn: 24VDC + zwarte lijn: 24VDC
4~20mA: Gele lijn: mA + blauwe lijn: mA ̇
2. 485 communicatiebedrading
Stroomvoorziening: rode lijn: 24VDC + zwarte lijn: 24VDC
485 communicatie: Blauwe lijn: T/R+ Gele lijn: T/R
3. 485 communicatiebedrading
Stroomvoorziening: Rode lijn: 12VDC+ Zwarte lijn: 12VDC
485 communicatie: Blauwe lijn: T/R+ Gele lijn: T/R
