Plaats van herkomst: | China |
Merknaam: | KACISE |
Certificering: | CE |
Modelnummer: | Kld-2601 |
Min. bestelaantal: | 0-100 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton/houten geval, of klantenverzoeken |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, paypal MoneyGram, |
Levering vermogen: | 10000pcs/month |
Het meten van Waaier: | 10 meters | Procesverbinding: | draad/flens |
---|---|---|---|
Middelgrote temperatuur: | -40℃ ~ 130℃ | Procesdruk: | -0.1~0.3 MPa |
Nauwkeurigheid: | ±5mm | De Rang van de bescherming: | IP67 |
Frequentiebereik: | 26GHz | Explosiebestendige Rang: | Exia Ⅱ C T6 GA Exd ia IIC T6 GB |
Hoog licht: | Ultrasone niveauzender,ultrasone vloeibare niveausensor |

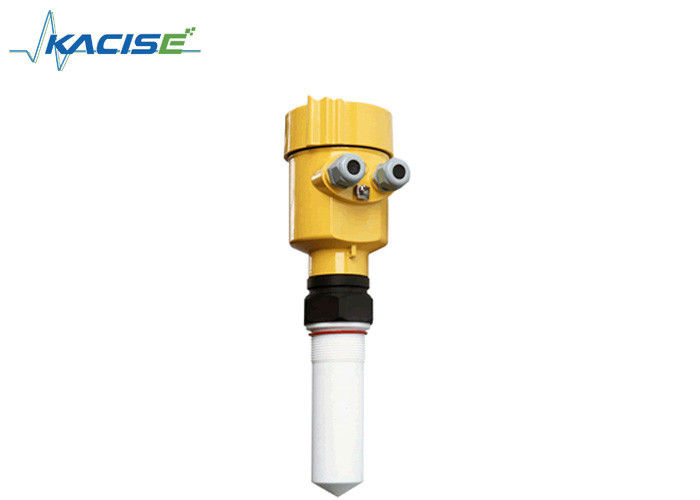

Het Vloeibare Niveaumeter van de Contact niet Radar om Stevige en Lage Diëlektrische Constante Te meten
Productoverzicht
Deze goedgekeurde 26G sensor van de de hoge frequentieradar van het radarniveau meter, de maximummetingswaaier kan tot 80 meters bereiken. De antenne is geoptimaliseerde verdere verwerking, hebben de nieuwe snelle microprocessors hogere snelheid en de efficiency kan gemaakte signaalanalyse zijn, kan de instrumentatie voor reactor, stevige silo en zeer complex metingsmilieu worden gebruikt
Principe
Van de de zenderantenne van het radarniveau de de microgolfimpuls is smal, de benedenwaartse transmissieantenne. De microgolfblootstelling aan de middelgrote oppervlakte wordt weerspiegeld terug door het antennesysteem ontvangt, verzendt opnieuw het signaal naar de elektronische kring automatisch omgezet in niveausignalen (omdat de snelheid van de microgolfpropagatie, elektromagnetische golf om het doel en nagedacht terug naar de ontvanger te bereiken dit keer bijna onmiddellijk is)
Een hoge D Dode hoek van de Waaier vastgestelde B Lage aanpassing C
Gegevensmeting: Schroefdraadbodem of de het verzegelen oppervlakte van de flens
Nota: Zorg de meter van het radarniveau het ervoor hoogste niveau niet de het meten dode hoek (hieronder getoonde Figuur D) kan ingaan.
De kenmerken van 26G-de Meter van het Radarniveau
Kleine antennegrootte, gemakkelijk te installeren; Niet-contactradar, geen slijtage, geen verontreiniging.
Geen bijna corrosie, belleneffect; bijna beïnvloed niet door waterdamp in de atmosfeer, veranderen de temperatuur en de druk.
Het ernstige stofmilieu op het meterwerk op hoog niveau heeft weinig effect.
Een kortere golflengte, de weerspiegeling van stevige oppervlakteneiging is beter.
De stralingshoek is klein, is de energie geconcentreerd, kan de capaciteit van echo verbeteren en interferentie vermijden.
De metende waaier is kleiner, want een meting goede resultaten zal opleveren.
De hoge signal-to-noise verhouding, de staat van de niveauschommeling kan betere prestaties verkrijgen.
Hoge frequentie, meting van stevige en lage diëlektrische constante van de beste keus.
Technische Parameters
Huisvesting | ||
Verbinding tussen huisvesting en huisvestende dekking |
Siliconerubber | |
Huisvestingsvenster | Polycarbonaat | |
De grondterminal | Roestvrij staal | |
Het voedingvoltage | ||
Draad twee | Standaard | (16 ~ 26) V GELIJKSTROOM |
Intrinsiek brandkast | (21,6 ~ 26,4) V GELIJKSTROOM | |
Machtsdissipatie | maximum 22.5mA/1W | |
Toelaatbare rimpeling | - <100hz> | Uss |
- (100~100K) Herz | Uss | |
De kabelparameters | ||
Kabelingang/stop | 1 M20xl.5-kabelingang | |
1 blinde stop | ||
Terminal | Leiderdwarsdoorsnede 1.0mm ² | |
Output | Het outputsignaal | (4 ~ 20) mA |
Communicatie protocol | HERT | |
Resolutie | 1.6μ A | |
Foutensignaal |
Constante huidige output; 20. 5mA, 22mA, 3.9mA |
|
De integrale tijd | (0 ~ 50) regelbaar s, | |
Blinde streek | de einden van de antenne | |
Max. dat waaier meet | 80m | |
Microgolffrequentie | 26GHz | |
Communicatie interface | HERT communicatie protocol | |
Het metingsinterval | ongeveer 1 tweede (afhankelijk van de parametermontages) | |
Aanpassingstijd | ongeveer 1 tweede (afhankelijk van de parametermontages) | |
Vertoningsresolutie | 1 mm | |
Het werk opslag en vervoerstemperatuur |
(- 40~100) ℃ | |
Procestemperatuur (de temperatuur van het antennedeel) | (- 40~250) ℃ | |
Druk | Max.4MPa | |
Seismisch | Mechanische trilling l0m/s ², (10 ~ 150) Herz |
Saftyinstructies
Gelieve te nemen de lokale elektrocodevereisten waar!
Gelieve te voldoen aan lokale eisen ten aanzien van van de personeelsgezondheid en veiligheid verordeningen.
Alle elektrocomponenten van instrumentenverrichting moeten worden voltooid door formele van beroeps op te leiden.
Gelieve te controleren het instrumentennaambord om productspecificaties te verstrekken aan uw vereisten voldoet.
Gelieve te zorgen ervoor dat het van het voedingvoltage en instrument naambord op de vereisten.
Beschermingsrang
Dit instrument voldoet aan de vereisten van de beschermingsklasse IP66/67, te verzekeren gelieve het waterdichte kabel verzegelende hoofd. Het volgende diagram
Hoe te om aan de vereisten van IP67 installeren te voldoen
Gelieve te zorgen ervoor dat het verzegelende hoofd niet beschadigd is. Gelieve te zorgen ervoor dat de kabel niet beschadigd is.
Gelieve te zorgen ervoor dat de kabel voor gebruik met elektroverbindingsspecificatie.
De kabel in de elektro naar beneden gebogen interface vóór zijn, zorgt ervoor dat het water niet in shell, ① zien zal stromen
Haal het hoofd van de kabelverbinding aan, zie ②
Gelieve te gebruiken de elektrointerface geen blinde stop vast, ③ zien
Instrument het Opdragen
Er zijn drie soorten het zuiveren methode
1) Vertoning/Toetsenbord
2) Gastheer het zuiveren
3) HERT handbediende programmeur
Verschijningsgrootte
Meterlineariteit
Emissiehoek 20°
De precisie ziet grafiek
Product Modelselectie
Vergunning | |||||
P Norm (niet-explosie-Bewijs) | |||||
I intrinsiek veilig (Exib IIC T6 GA) | |||||
D intrinsiek veilige en Geïsoleerde explosiebestendig (Exd (ia) IIC T6 GB) | |||||
Antennetype/Materiaal/Temperatuur | |||||
F Verzegelende hoorn/PTEE/-40… 130 ℃ | |||||
Procesverbinding/Materiaal | |||||
G Draad G1 ½ ″ A | |||||
N Draad 1 ½ ″ NPT | |||||
Een flens DN50/PP | |||||
B Flens DN80/PP | |||||
C Flens DN100/PP | |||||
Y Speciale douane | |||||
De Lengte van de schipverbinding | |||||
Een verbinding 100mm | |||||
B past aan | |||||
De elektronische eenheid | |||||
2 (4~20) mA/van 24V draad gelijkstroom/Twee | |||||
3 (4~20) mA/24V gelijkstroom/HERT twee draad | |||||
4 (4~20) mA/van 220V draad AC/Vier | |||||
5 RS485/Modbus | |||||
Shell/Beschermingsrang | |||||
L Aluminium/IP67 | |||||
G Roestvrij staal/IP67 | |||||
Kabellijn | |||||
M M20x1.5 | |||||
N ½ ″ NPT | |||||
Gebiedsvertoning/de Programmeur | |||||
A met | |||||
X zonder |
