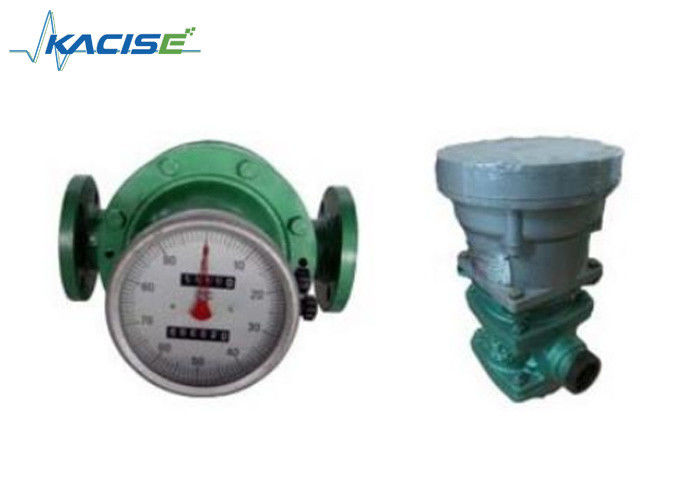

                                                                    LC-serie ovale versnellingsstroommeter


Inleiding

De ovale versnellingsstroommeter van de LC-serie staat als vlaggenschipproduct binnen ons bedrijf.met een vermogen van meer dan 10 W,Deze doorstromingmeter, die bekend staat om zijn eenvoudige structuur, betrouwbare prestaties en hoge nauwkeurigheid, stelt geen bijzondere eisen aan de invoer en uitvoer van de buizen.Het biedt plaats aan een breed viscositeitsbereik in het gemeten medium en beschikt over een breed stroombereik.

De ovale versnellingsstroommeter van de LC-serie vindt uitgebreide toepassingen in verschillende industrieën, waaronder aardolie, chemie, geneeskunde, transport en voedsel.De veelzijdigheid maakt het een voorkeur keuze voor vloeistofstroom detectie in zowel industriële als commerciële sectorenDeze stroommeter is bijzonder geschikt voor het meten van oliebrandstof en is daarom bijzonder geschikt voor toepassingen op dit gebied.

Gebruik

The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
De LC-E-type gietijzer ovale versnellingsstroommeter is ontworpen voor het meten van hoge druk, laag corrosieve media.
De LC-Q-type gietijzeren ovale versnellingsstroommeter, uitgerust met een rotor van aluminiumlegering, is geschikt voor het meten van vloeistoffen met een lage viscositeit en corrosie, waaronder benzine.
De LC-B- en C-typen, beide gebouwd met roestvrij staal, vinden brede toepassingen bij het meten van sterke corrosieve vloeibare media, zoals zuren, alkalis, zouten en organische verbindingen.
Het LC-L-type, gemaakt van aluminiumlegering, is een compacte ovale versnellingsstroommeter die veel wordt gebruikt voor het meten van laag corrosieve vloeibare media, zoals water.

Technische parameters van de ovale versnellingsstroommeter
Het belangrijkste bestanddeelmateriaal en de nominale druk


2.Nauwkeurigheid: 0,5 graad, 0,2 graad
3.Operatietemperatuur: LC-A ((-20°C~+60°C),LC-B, E, L ((-41°C~+60°C), 60°C~200°C type kan worden aangepast.LC-Q, L: -20°C~+60°C;
4Explosiebestendige: ExiaIICT5, dIICT5
5. Stroombereik zoals weergegeven in onderstaande tabel ((eenheid:m3/h)


Opmerking:Wanneer de gemeten vloeistofviscositeit hoger is dan 2000 mpa.S, wordt de vloeistofviscositeit van de vloeistof in de stroommeter vastgesteld.
De structuur kan worden gebruikt voor 20000 mpa.S of hoger.


LC-serie andere speciale ovale versnellingsstroommeter
Verre ovale versnellingsstroommeter
Far Easteen ovale versnelling stroommeter bestaat uit ontologie en de zender, vloeistof in de buis stroom
Het stroompulssignaal of analoge signaaluitgang kan direct worden omgezet in een stroompulssignaal of analoge signaaluitgang.
Het is belangrijk dat wij de mogelijkheid hebben om onze signalen en ons beeldscherm of ander secundair instrument en ondersteunend systeem, dat
Automatische besturing, registratie van de aanpassingsbehoefte.
Technische index
1Het nauwkeurigheidsniveau: 0.5, 0.2
2Werktemperatuur: algemeen werk in - 20 ~ + 60 °C)
3Het type zender: GF, MF, Ag19
4De zenderstructuur: BGF, FX, LC-13
Lichtgewicht Ovale versnellingsstroommeter overzicht
Lichte ovale versnellingsstroommeter is voornamelijk om de stroommeter gemakkelijk gebruik van de klant en
onderzoek en ontwikkeling van een nieuwe type stroommeter, onderverdeeld in een nieuwe lichtstroommeter.
Deze serie van stroommeters is gebaseerd op de volgende modellen:
nieuw ontwerp, lichtgewicht, uniek en mooi uiterlijk, handige montage, hoge nauwkeurigheid, grote,
Middelgrote en kleine stroom lineaire stabiliteit, herhaalbaarheid is goed wachten op een kenmerk.
Technische index
1Het nauwkeurigheidsniveau: 0.5, 0.2
2De nominale druk: 1,6 MPa
3Voor de overige technische parameters: zie LC - A-reeks
4. De belangrijkste onderdelen in de volgende tabel

LC-U-serie warmtebeschermingsvest ovale versnellingsstroommeter

Om de uitdagingen aan te pakken die worden gevormd door media die gevoelig zijn voor verharding bij kamertemperatuur of condensatie onder bepaalde temperatuuromstandigheden tijdens het transport door pijpleidingen en de bewaking van het verkeer,het is gebruikelijk om een verwarmingssysteem voor het pijpleidingsmedium te implementerenDit systeem zorgt ervoor dat het medium blijft gesmolten en voldoende verwarmd.We hebben ovale versnellingsstroommeters ontwikkeld met isolatiejassen..

Dit ontwerp bevat een isolatiejas om de meterschaal heen, die een isolatielaag biedt om de doorstroming van verstijvende media te vergemakkelijken en een specifieke temperatuur te handhaven,de normale werking van de stroommeter te verzekerenDe isolatiejasstructuur kan ook voor het filter worden aangebracht wanneer de ovale versnellingsstroommeter is geïnstalleerd.De in- en uitstructuur van de isolatiejas is meestal ontworpen met een DN15 kaliber flensterDe nominale druk voor de isolatiejas bedraagt 0,5 MPa.maar het kan ook worden aangepast aan de specifieke eisen van de klant.

Mechanische kwantitatieve ovale versnellingsstroommeter van de LC-D-serie

De mechanische kwantitatieve ovale versnellingsstroommeter van het type LC-D, ook wel de stroommeter genoemd, is een gespecialiseerd instrument dat bestaat uit drie hoofdonderdelen: de ovale versnellingsstroommeter, de reducer,en kwantitatieve teller.

Deze stroommeter is ontworpen voor nauwkeurige meting van het cumulatieve vloeistofvolume.de elektrische regelaar wordt automatisch gesloten of geopend, die voldoet aan de voorschriften voor de stroommeting.

Referentie voor de selectie van delen en structuurvormen van volumetrische stroommeters
Teller en rekenmeester

1. teller: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ



2. gouverneur: JT1, GT/F, Y1, Y2, G
3. Volumetrische stroommeter configuratie is als volgt





4. Radiator wordt gebruikt voor hoge temperatuur, als hieronder:

Opmerking:T is de temperatuurstroommeter voor 60-120 °C. Als er geen zender is, kan deze ook zonder radiator zijn.
T1 is een hoogtemperatuurstroommeter voor 120-200 °C, met lange radiator.
T2 is een hoogtemperatuurstroommeter voor 60-120 °C, met zender en korte radiator.
Ovale versnellingsstroommeter Bestelgegevens




Opmerking:
1Indien het ovale versnellingsmateriaal en het schelpmateriaal hetzelfde zijn, hoeft het ovale versnellingsmateriaal niet te worden vermeld.
2. materiaal B-0Cr18Ni9Ti; C-0Cr18Nil2Mo2tI
3. Voeg B toe voor de zender, betekent explosiebestendige zender.
4Hoogtemperatuurmeter hoeft niet bij de radiator te zijn, let gewoon op T.
Bijzondere vereisten:
