Anticorrosieve Chemische Vloeibare Meting/NPT PTFE Ultrasone Niveausensor voor de controle van vloeibare niveaus en schuren

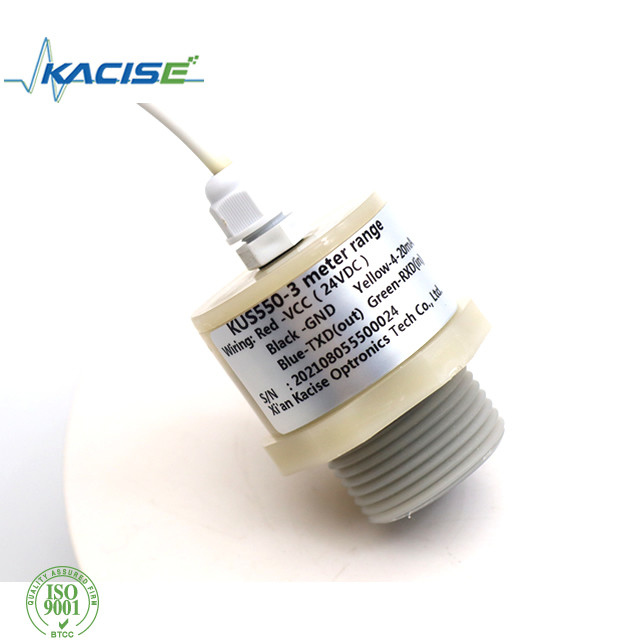

KUS550 ultrasone Afstandssensor
1. Productomschrijving
Deze sensor verstrekt zeer plotseling aan lange-afstands opsporing en het uitstrekken van, zich in een compacte, robuuste pvc-huisvesting,
ontworpen om IP65 te ontmoeten.
2. Producteigenschappen:
- Hoge gevoeligheid.
- Compacte en robuuste structuur.
- IP68 hoge beschermingsclassificatie.
- Corrosiebestendig omhulsel, geschikt voor corrosieve middel en toepassing
3. Parameter
Algemene specificaties
| Model: KUS550 |
| Het meten van waaier |
0.25m~3m (klantgerichte 5m) KUS550A
0.15m0.6m (klantgerichte 1m) KUS550B;
|
| Blinde vlek |
De dode streek van KUS550A is 0… 250 mm (binnen 250mm is onstabiele het werk streek, wordt het niet geadviseerd om in dit gamma te werken); de dode streek van KUS550B is 0150mm; |
| Leveringsvoltage |
3.3… golven 30 VDC, 10% SS |
| Werkende stroom |
≤ 45 mA (snelste metingssnelheid), typische machtsconsumptie ≤ 10 mA; |
|
Outputsignaal
|
0-10V. de Analoge output van 0-3V 0-5V /4-20mA/NPN/PNP/RS485. |
| Metingsnauwkeurigheid |
≤ 1% F.S. |
| Temperatuurcompensatie |
Ja |
| Uitstrekkende resolutie |
0.1mm; |
Arbeidsvoorwaarden
| Het werk temperatuur |
-40… 85℃ (233… 358K) |
| Opslagtemperatuur |
-40… 85℃ (233… 358K) |
Andere instructies
| Elektroverbinding |
5-kern boort de kabel (analoge output), 6 kabel (schakelaaroutput) uit; |
| Beschermingsklasse |
IP67 |
| shell materiaal |
Pvc /PVDF/PTFE/ABS |
4. Afmetingen
5. Bedrading
6. Toepassing
- De meting van het tankniveau
- De meting van het bakniveau
- De opsporing van de nabijheidsstreek
- Mensenopsporing
- Robot uitstrekkende sensor
- Autonome navigatie
7.Description van Sensorfuncties
Het aanpassen van de analoge output.
De analoge output kan zijn programed aangezien de gebruiker wil. Zoals het werken bij schakelaaroutput of het werken bij voeringsoutput kunnen alle parameters door de RS485-interface worden geplaatst.
Er zijn 8 soorten outputfuncties kan zijn programed.
Al plaatsende routine als volgt,
stap 1 reeks één gerichte afstand door RS485,
stap 2 reeks een andere gerichte afstand door RS485.
Step3 plaatsen de de outputtype voering of schakelaar, en de verwante outputopties plaatsen
Step4 rebooten de sensor.
1. Normaal-open vensterwijze en functie van de de hellingsoutput van de voeringswijze de positieve.
2. Normaal-gesloten vensterwijze en functie van de de hellingsoutput van de voeringswijze de negatieve.
3. Het enige omschakelingspunt, normaal-opent functie.
4. Enig omschakelingspunt, normaal-gesloten functie.
5. Enig schakelaarpunt met de normaal-open functie van het hysteresehiaat.
6. Enig schakelaarpunt met hysteresehiaat normaal-gesloten functie.
7. Opsporing van objecten aanwezigheid-normale open functie.
8. Opsporing van voorwerp aanwezigheid-gesloten open functie.
Omschakelingspunt, Plaatsende afstand slechts na macht. De interne klok kan verzekeren kan niet na 5 minuten na macht worden veranderd. Als de behoefte om het omschakelingspunt, de gebruiker te veranderen slechts plaatsend de verzoekafstand na machtsnieuw begin kan.
Voor het RS485-outputtype.
Er zijn 2 soorten het werk stijl,
voor automaatregel, zal de sensor de afstand of het niveau herhaaldelijk meten, en de metingsperiode kan door UART worden geplaatst. Het maatregelenresultaat kan elke keer worden gehaald.
De andere stijl is macht - sparen wijze wanneer de sensor slaap is, tot de sensor het onderzoeksbevel ontving met codeer vooraf. Het communicatie protocol is modus-RTU.
Bijvoorbeeld kan het maatregelenresultaat door toegang het register 0x101 door Modbus protocol worden gelezen.
Voor meer informatie tevreden om ons voor de softwaretechnologiegids te contacteren.
