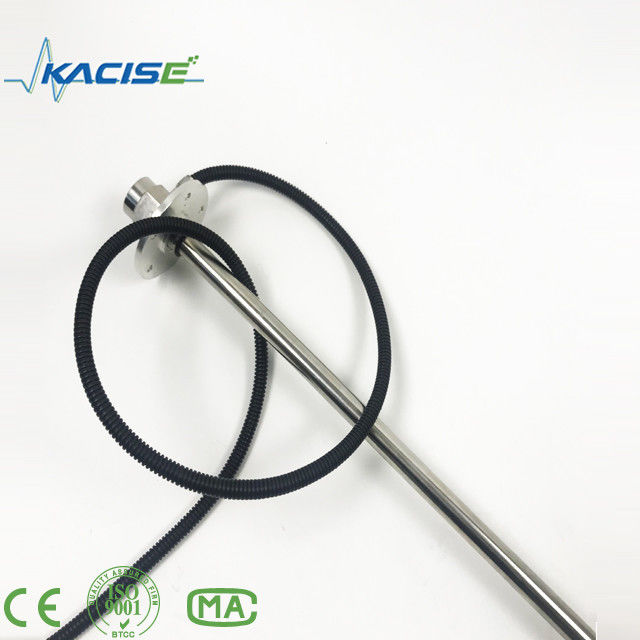

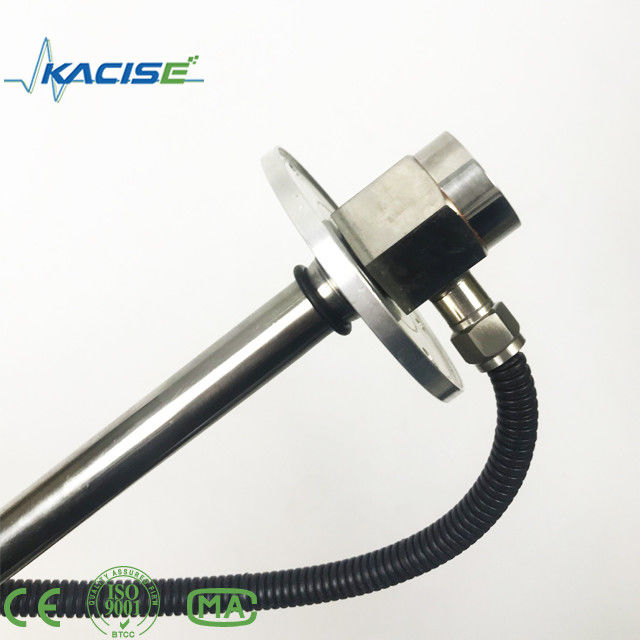

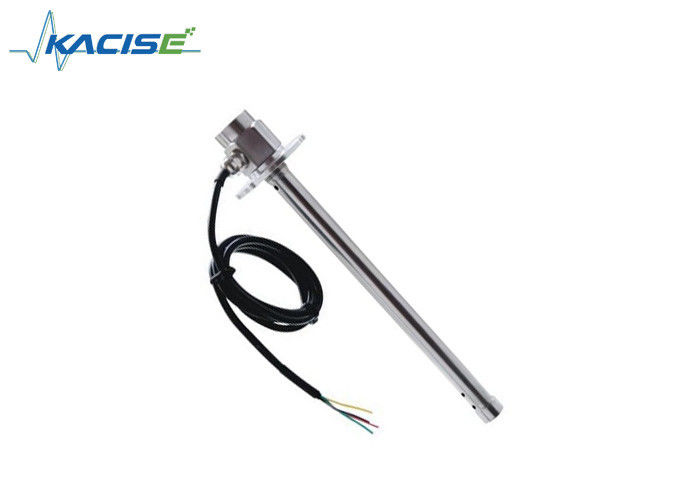

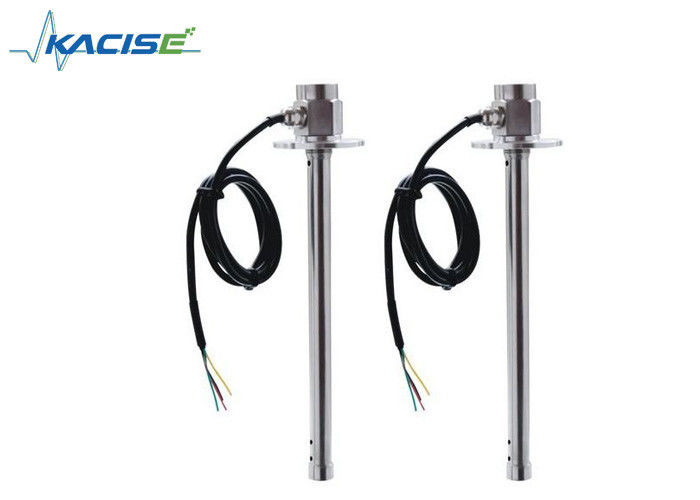

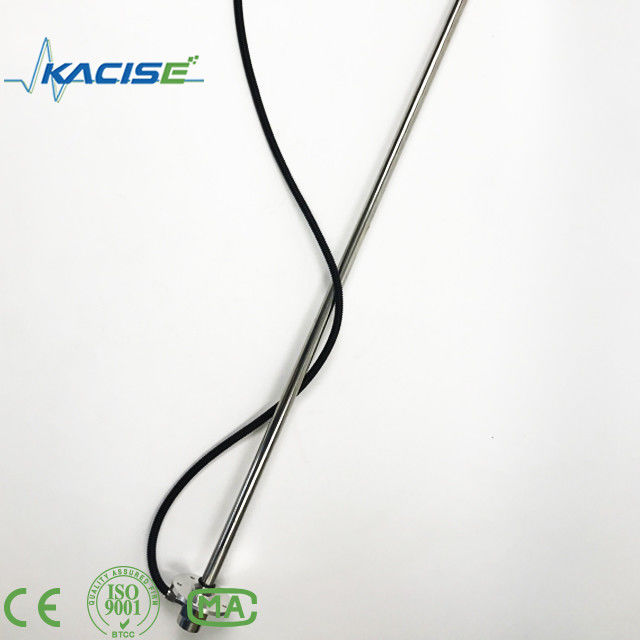

KCF406 IP67 Fluid Level Meter Diesel Level Transmitter met GPS Tracker voor Fleet Management met uitgang 4-20ma

3. Installatiewijze

De bedradingsmethode is als volgt:
RS232: De sensor heeft 4 draden
Rood 24V+
Zwart 24V-(RS232)
Blauwe RS232 (RXD) computerzender
Gele RS232 (TXD) computerontvanger
4 tot en met 20 mA: De sensor heeft in deze modus twee draden
Rood 24V+
Zwart 24V-
0 tot 5 V: De sensor heeft in deze modus drie draden.
Rood 24V+
Zwart 24V-
Blauw 0~5V uitgangsspanning

nota:
Er kan slechts één type RS232/ 0-5V/4~20mA signaal zijn, en een van hen kan willekeurig worden gebruikt.
De sensor maakt gebruik van microcomputertechnologie en kan rechtstreeks worden gebruikt voor de meting van verschillende zwak corrosieve vloeistoffen zonder kalibratie.

Installatie van de sensor:
1 Als het om een oude auto gaat, moet de oorspronkelijke sensor worden verwijderd.
2 Controleer alstublieft de toebehoren voor de installatie: flenst, rubberen pad, O-ring, of de schroeven compleet en consistent zijn;
3 Plaats de O-ring op de wortel van de sensor;
4 Op beide zijden van het rubberen pad wordt oliebestendige afdichting aangebracht en vervolgens wordt het gat met de flense en de brandstoftankflense bevestigd en met schroeven bevestigd.een symmetrische rotatie moet worden toegepast om een gelijkmatige kracht in alle richtingen te garanderen en olielekt te voorkomen. ;
5 Voer de sensor in de sleutel om de installatie van de sensor te voltooien.
6 Verbind de voedingskabel en de communicatiekabel afzonderlijk volgens de definitie;
7 Controleer of de lijn normaal is, zet de sensor aan en de sensor kan normaal werken.

4. Toepassing

Gebruikt in brandstoftank voor vrachtwagens


 5. Feedback

Stuur ons een e-mail voor meer informatie, we zullen u binnen 12 uur antwoorden.
We bieden 12 maanden garantie en levenslang onderhoud voor de producten.
Volledig getest voor levering.
We leveren hoogwaardige brandstofniveau sensor, en bieden hoogwaardige diensten.
We geloven dat als we eenmaal samenwerken, u onze vriend blijft.
