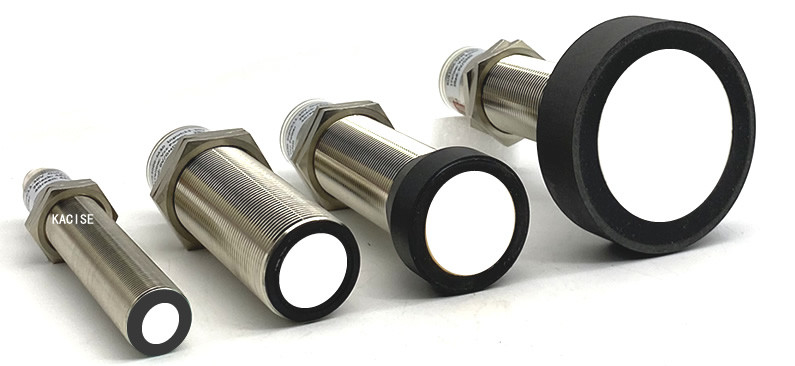

Ultrasone tankwaterniveau sensor RS232/485 4-20mA Output Signal low cost price ultrasone vloeistofniveau meter
1. Pa.rik beneter
AlgemeensPecIfikat- IkoN.B.
| Sensorbereik |
100... 1000 mm |
| Aanpassingsbereik |
|
| Onbruikbare oppervlakte |
0... 100 mm |
| Standaarddoelplaat |
100 mm x 100 mm |
| Frequentie van de transducer |
ongeveer 220 kHz |
| Reactievertraging |
ongeveer 50 ms |
Ind- IkcatDe/oPerraTingmejaar
| LED blauw |
aan- en uitschakelen |
|
LED-geel
|
aanduiding van de overstaptoestand
flitsend: programmafunctieobject gedetecteerd
|
|
LED rood
|
Permanent rood: Fout Rood,flitsen: programmafunctie,object niet gedetecteerd |
EIk...ectRical specIfikat- IkoN.B.
| Werkspanning UB |
15... 30 V DC, golf 10 % SS |
| Stroomtoevoer zonder belasting I0 |
≤ 45 mA |
Ik...npuit
| Invoertype |
1 Invoer voor TEACH-IN |
|
werkbereik A1: -UB... +1 V, werkbereik A2: +6 V...
+UB
|
| Invoerimpedantie: > 4,7 kΩ ; TEACH-IN-programmapuls: ≥ 1 s |
OUTPut
| Outputtype |
1 schakelaar-uitgang E4, NPN NO/NC,programmabel |
| Nominale werkstroom Ie |
200 mA, kortsluitings-/overbelastingbescherming |
| Standaardinstelling |
Schakelpunt A1:70 mm Schakelpunt A2: 800 mm |
| Spanningsverlies |
≤ 2,5 V |
| Herhalingsnauwkeurigheid |
≤ 1 % |
| Schakelfrequentie f |
≤ 13 Hz |
| Range hysteresis H |
2 % van de ingestelde werkweg |
| Invloed van de temperatuur |
±1,5% van de volle schaalwaarde |
Eenm- Ik- En? conDiTions
| Omgevingstemperatuur |
-25...70°C ((248...343K) |
| Bergingstemperatuur |
-40...85°C ((233...358K) |
Mec.heen- Ikc.Al SpecificatiesIfikat- IkoN.B.
| Verbinding |
V1-aansluiting ((M12×1), 4-pin |
| Beschermingsniveau |
IP67 |
| Materiële huisvesting |
met een breedte van niet meer dan 50 mm |
| Transducer |
epoxyhars/hol glasbolmengsel;
schuimpoliuretaan, PBT-deklaag
|
2. D- Ik- Ik.ns- Ikops
3. EIk...ectrop- Ikc. - Iknterfac.e a.nds- Ikga.Ik...s defin- Ikt- Ikon
4. Beschrijving- Ikpt- Ikonof - Ja.nsor Leuk.ct- Ik- Wat?
Pas de parameter aan
De ultrasone sensor is uitgerust met een schakelaar met twee schakelpunten die kunnen worden ingesteld.Tijdens dit procesHet schakelpunt A1 is geconfigureerd met -UB, terwijl A2 is ingesteld met +UB.De sensor biedt de flexibiliteit van acht verschillende uitvoerfuncties.
Het is belangrijk op te merken dat het schakelpunt en de instelafstand alleen kunnen worden aangepast nadat de stroom is ingeschakeld.De interne klok zorgt ervoor dat na 5 minuten aansturing geen wijzigingen kunnen worden aangebrachtAls het nodig is om het schakelpunt te wijzigen, moet de gebruiker de gewenste afstand instellen na het opnieuw opstarten van de stroom.Dit zorgt voor een duidelijk en gecontroleerd aanpassingsproces voor de configuratie van de sensor.
TEEenCH- Ik...N w- Ikndowmode, norma.- Ik weet het.y-opdefunct- Ikop
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
- Zet doelwit op ver schakelpunt.
- TEACH-IN-schakelpunt A2 met + UB
TEEenCH- Ik...N w- Ikndom mode, norma.- Ik weet het.y-c.Ik...gepoetstfunct- Ikop
- Zet doelwit op ver schakelpunt.
- TEACH-IN schakelpunt A2 met - UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
TEEenCH- Ik...NswHetch- Ikingpo- Iknt, norma.- Ik weet het.y-opdefuCc.Tiop
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
uit het detectiereik
-TEACH-IN-schakelpunt A2 met + UB
TEEenCH- Ik...NswHetch- Ikingpo- Iknt, norma.- Ik weet het.y-c.Ik...gepoetstfunc.Tiop
- Bedek de sensor met de hand of verwijder alle
voorwerpen uit het detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
TEAC-IN groot hysteresisinterval, normaal open modus
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
- Zet doelwit op ver schakelpunt.
- TEACH-IN schakelpunt A2 met - UB
TEAC-IN groot hysteresisinterval, normaal gesloten modus
- Zet doelwit op ver schakelpunt.
- TEACH-IN-schakelpunt A2 met + UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
TEEenCH- Ik...NdEtecTion van objects prdeeNcenormaal open modus
- Bedek de sensor met de hand of verwijder alle voorwerpen
detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
detectiebereik
- TEACH-IN-schakelpunt A2 met + UB
TEEenCH- Ik...NdEtecTion van objects prdeeNcenormaal gesloten modus
- Bedek de sensor met de hand of verwijder alle objecten uit het bereik van de sensor
- TEACH-IN-schakelpunt A2 met +UB
- Bedek de sensor met de hand of verwijder alle objecten uit het bereik van de sensor
- TEACH-IN-schakelpunt A2 met -UB
Deefa.- Ja, ja. verzamelenTiing van swHetch- IkingpZuiver
A1=blindbereik,A2=nominale afstand
| LED displays |
| Displays afhankelijk van de werkwijze |
Rode LED |
Gele LED |
|
Teach-in-omschakelingspunt
Object gedetecteerd
Geen voorwerp gedetecteerd
Voorwerp onzeker ((Teach-IN ongeldig)
|
Uitflits op
|
flitsen uit
weg
|
| Normale werking |
weg |
Overschakeling |
| Fout |
op |
Vorige staat |
5. Ik...nStaIk...Ik...a.t- Ikon c- Ja.- Ikt- Ikops
Als de sensor wordt geïnstalleerd bij een temperatuur van minder dan 0°C, dient deze goed te functioneren op het gebied van de beschermingsmaatregelen.het moet worden bevestigd in het midden van de behuizing draad.
