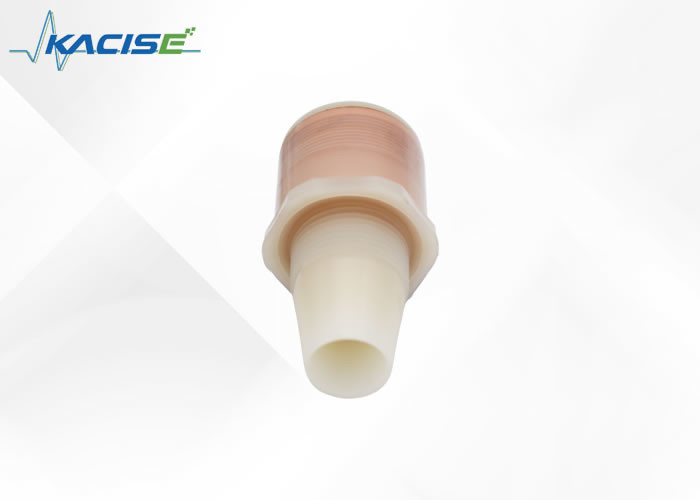

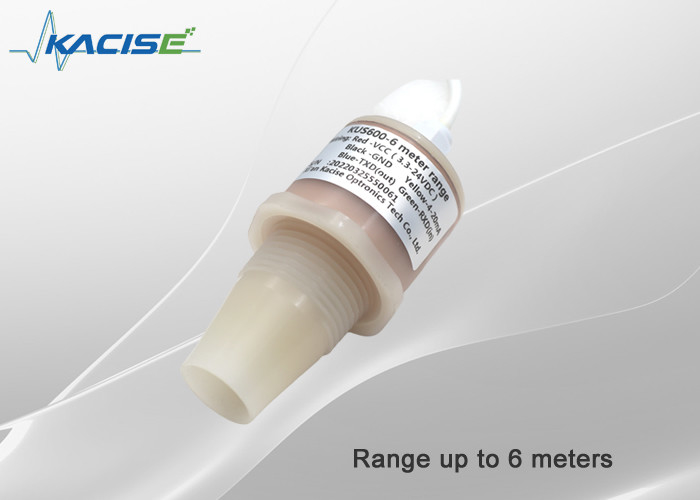

IP67 Ultrasone transducer sensor
1.Afmetingen
De eenheid in het diagram is mm.
afmetingen van de zender van de serie 600
2.Definitie van elektronische interface en signalen
| Kleur van de kabel |
Pinnetje |
Dschriftelijk |
Notitie |
| Rood |
1 |
Stroomvoorziening |
|
| Zwart |
2 |
GND |
|
| Geel |
3 |
Analoog-uitgang |
De 600B werkt in modus 1 of 0 kan niet in energiebesparende modus werken als de analoge 4-20mA, 0-3.3V 0-5V-uitgang wordt gebruikt. |
| Blauw |
4 |
RS485A+ |
TTL-TXD voor uitgangssignaal ttl |
| Groen |
5 |
RS485B- |
TTL-RXD voor uitgangssignaal ttl |
3.technische parameters
GeneralsPecIfikat- IkoN.B.
|
Model:600
|
| Sensorbereik |
0.6m-5m Low-power producten ondersteunen ook breedspanningsinvoer, dit bereik is 3,3V stroomtoevoer bereik (klanten kunnen 6m range producten aanpassen) |
| Aanpassingsbereik |
0.3....3m |
| Onbruikbare oppervlakte |
Ik heb het gedaan.0.3m |
| Standaarddoelplaat |
100 mm x 100 mm |
| Frequentie van de transducer |
ongeveer 220 kHz |
| Reactievertraging |
ca. 10 ms |
| Uitgangssignaal |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Analoge uitgang. |
ElectRical specIfikat- IkoN.B.
| Stroomtoevoer zonder belasting I0 |
≤ 20 mA actieve periode ≤0,3 mA tijdens de slaaptijd |
| Elektrische aansluiting |
5 kernkabel (analoge uitgang), 6 kernkabel (switch-uitgang); |
| Verscheidenheid van resolutie |
1 mm; |
| Meetsnauwkeurigheid |
≤ 1 % F.S. |
Wwerkomstandigheden
| Werktemperatuur |
-40...85°C ((233...358K) |
| Bergingstemperatuur |
-40...85°C ((233...358K) |
| Temperatuurcompensatie |
- Ja, dat klopt. |
| Beschermingsklasse |
IP67 |
| Voerspanning |
3.3... 24 VDC, rimpel 10 % SS |
4Installatievoorwaarden
Als de sensor wordt geïnstalleerd bij een temperatuur van minder dan 0°C, dient deze goed te functioneren op het gebied van de beschermingsmaatregelen.het moet worden bevestigd in het midden van de behuizing draad.
5.Informatie van het bedrijf
Xi'an Kacise Optronics Co., Ltd. werd opgericht in 2000, is gevestigd in Xi'an, provincie Shaanxi, China, is een professional die zich bezighoudt met instrumentatie en sensoren, R & D, productie,verkoop als een van de professionele hightech-ondernemingen, hebben we onze eigen productie werkplaats en centraal laboratorium. fabriek gebouw gebied is ongeveer 3000 vierkante meter, met de productie van meer dan 30 werknemers, 8 ingenieur, 6 inspecteurs, 10 verkoper,5 voor klantenservice, is deze industrie, we zijn een van de sterke technologie fabrikanten met variëteiten specificatie.
Toen het bedrijf werd opgericht, begonnen we ons te concentreren op de coördinatie van de productie van militaire benodigdheden, bereikt GB/T19001-2008/ISQ9001:2008Als ons bedrijf volwassen en stabiel is, in 2008 zijn we begonnen met het ontwikkelen van ons bedrijf.We hebben veel sensoren ontwikkeld., zoals een druksensor/omvormer/sensor, niveauszender/ultrasoonniveaumeter/ultrasoonstroommeter, traagheidsnavigatieproducten, IMU, gyroscoop, versnellingsmeter, enz.
