| Output: | digitale Sensor | Type: | Maak waterdicht |
|---|---|---|---|
| Voltage: | Gelijkstroom 5V | Pakket: | Antistatische zak & doos |
| Grootte: | waterdichte piezo ultrasone sensor | Reeks: | KUS620 reeks |
| Hoog licht: | De vloeibare Sensor van de Niveauomvormer,Ultrasone het niveausensor van de roestvrij staalschakelaar,Elektro Ultrasone Piezoelectric Omvormer |
||

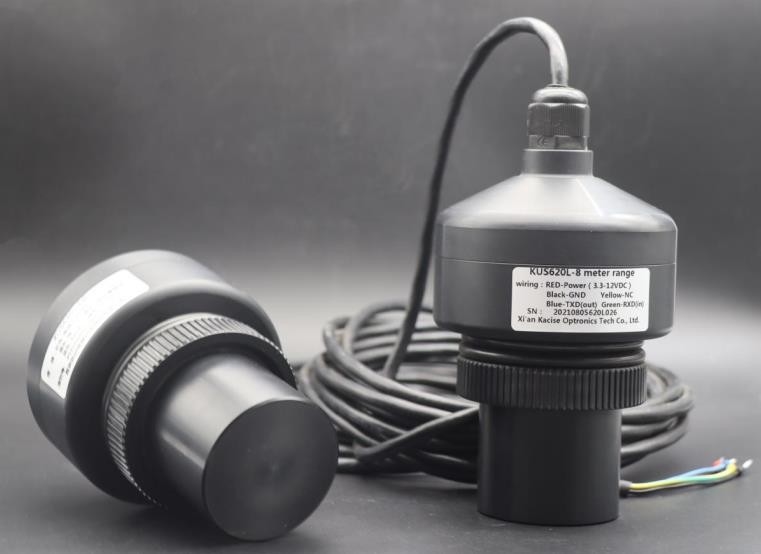

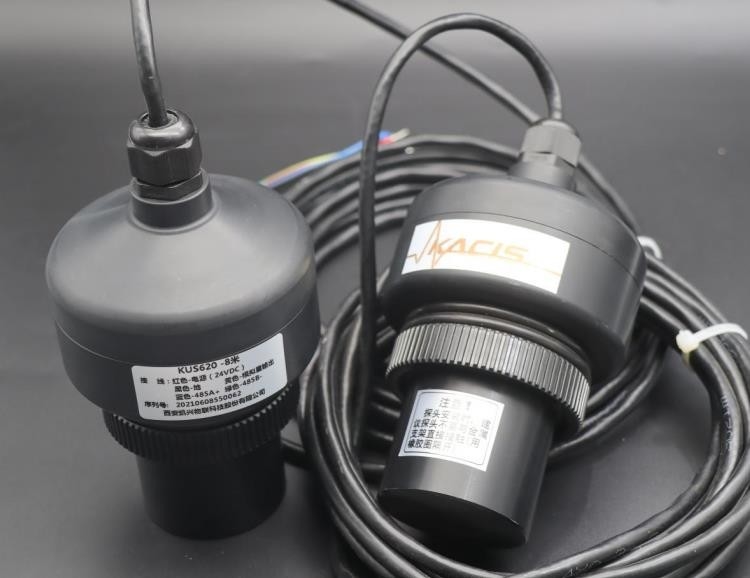

Ultrasone Omvormersensor
1.Features
2.Dimension
De eenheid in het diagram is mm.
3.Electrical verbindingen en signaaldefinities
| Lijnorde | Kleur | Definitie |
| 1 | Rood | De macht is positief |
| 2 | Zwart | de grond van de machtsterugkeer |
| 3 | Geel | Analoge output, voltageoutput, de huidige output van de outputschakelaar |
| 4 | Blauw | RS485 A+ of uart TXD |
| 5 | Groen | RS485 B of uart RXD |
4.Parameter beschrijving
| Model: KUS620 | |
| Het meten van waaier | 0.6m… 8m |
| Blinde vlek | 0… 0.6m (binnen 0.6m is onstabiele werkplaats, wordt het niet geadviseerd om in dit gamma te werken) |
| Leveringsvoltage | 3.3… golven 12 V gelijkstroom, 10% SS |
| Werkende stroom |
≤ 45 mA (Snelste metingssnelheid) Low-power versie, de consumptie van de slaapmacht is minder dan 0.3mA, is het verzenden van machtsconsumptie 20mA (minder dan 2ms), en het ontvangen van machtsconsumptie is niet meer dan 5mA (minder dan 150ms) |
| Outputsignaal |
1: Programmeerbare analoge output 0-10V. 2: RS485 output. 3: Uart periodieke output 4: 4-20mA output 5: Schakelaaroutput |
| Metingsnauwkeurigheid | ≤ 1% |
| Temperatuurcompensatie | Ja |
arbeidsvoorwaarden
| Het werk temperatuur | -40… 85℃ (233… 358K) |
| Opslagtemperatuur | -40… 85℃ (233… 358K) |
5. Het analogon van de sensorfunctie
De analoge output kan door RS485 worden geplaatst, en de sensor kan op 8 wijzen werken. De specifieke verwijzing is als volgt:
Stap 1: Verbind met de hostcomputer door seriële poort zuiverende medewerker of modus zuiverende medewerker.
Stap 2, plaatste een dichtbijgelegen de afstandspunt van de puntverwijzing.
Stap 3, plaatste een ver puntreferentiepunt
Stap 4, plaatste het outputvoltage of de stroom van het dichtbijgelegen-puntreferentiepunt.
Stap 5, plaatste het outputvoltage of de stroom van het verre puntreferentiepunt.
Stap 6, plaatste de analoge output aan schakelaar kenmerkende selectie.
Stap 7, plaatste de analoge output als lineaire output of van de schakelaaroutput optie.
Stap 8, stelde de sensor terug om de nieuwe parameters te maken van kracht worden.
8 het werk wijzen van de sensor.
1: Open vensterwijze standaard
2: De Windowedwijze wordt standaard uitgezet
3: Single-point wijze wordt standaard aangezet
4: Single-point wijze wordt standaard uitgezet
5: Single-point hysteresewijze wordt standaard aangezet
6: De single-point hysteresewijze wordt standaard uitgezet
7: De aanwezigheid of het ontbreken van opsporingswijze worden standaard aangezet
8: De aanwezigheid of het ontbreken van opsporingswijze worden standaard uitgezet
485 outputgegevens
485 outputgegevens zijn in formaat modbus-RTU. Verwijs naar het handboek van de softwareinstructie voor details.
