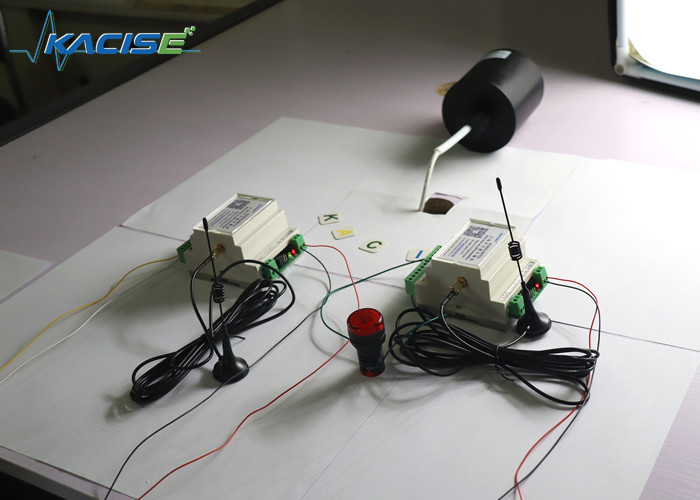

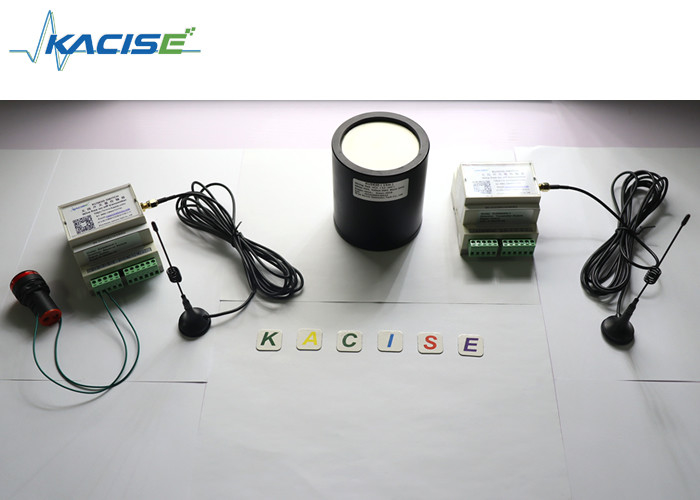

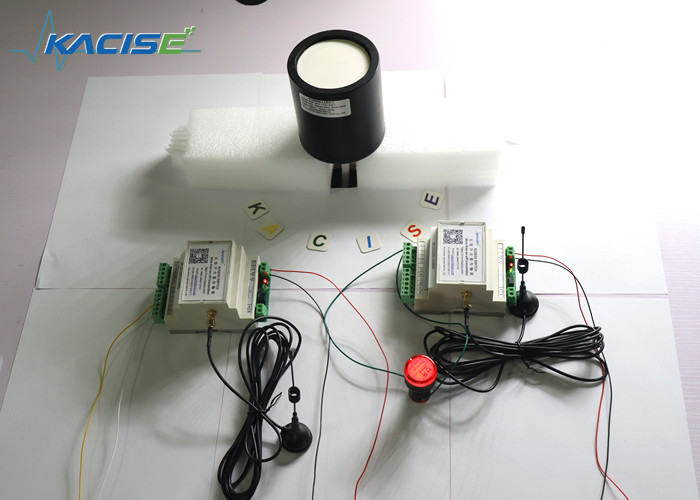

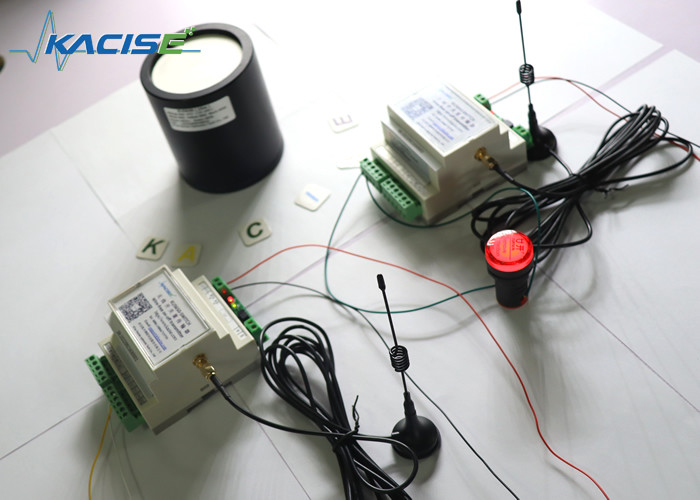

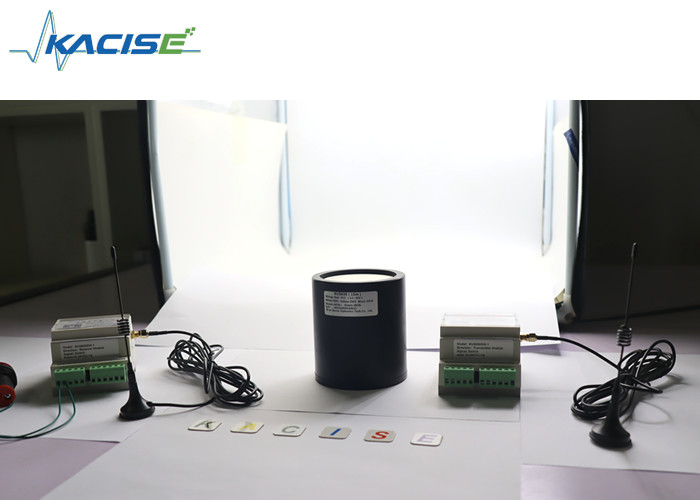

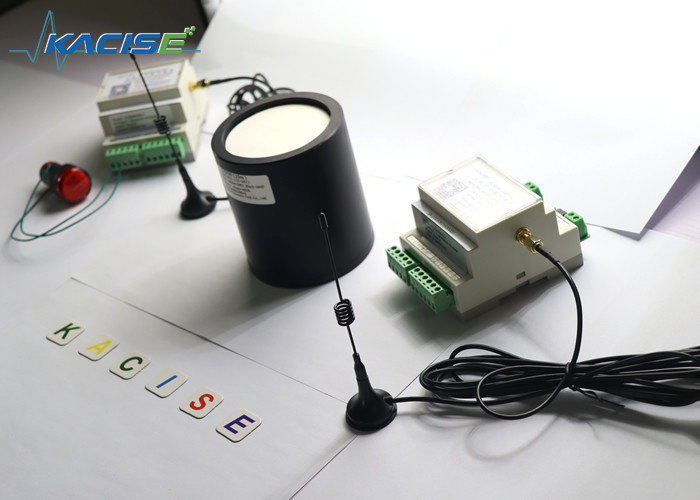

Ultrasone niveaumeter van de KUS630-serie
1. Kenmerken
- Geavanceerd filteralgoritme om valse metingen uit te sluiten
- Algorithmen voor het selecteren van verschillende werkomstandigheden om de nauwkeurigheid van de metingen te waarborgen
- Piezo-elektrische veiligheidsbescherming
- Automatische compensatie van geluidssnelheid en temperatuur
- Echo-curve-display, nuttig voor debugging en foutdetectie op locatie
- Zelfinspectiefunctie, rijke zelfinspectie-informatie, handig voor gebruikers om te repareren en te debuggen
- Het bereikverhouding wordt uitgebreid om te voorkomen dat de gemeten waarde het bereik overschrijdt en een verkeerde beoordeling veroorzaakt- Ik weet het niet.
2.Productenbeschrijving
Niet-contact sensing, onderhoudsvrij, schakelaar kalibratie, gemakkelijke installatie, temperatuurcompensatie, automatische straalbreedte en gain aanpassing.
3. Afmetingen
Eenheid in het diagram is mm
4Elektrische verbindingen en signaaldefinities
| Lijnvolgorde |
Kleur |
Definitie |
| 1 |
Rood |
Kracht is positief. |
| 2 |
Zwart |
kracht terugkeer grond |
| 3 |
Geel |
Analooguitgang, spanningsuitgang, stroomuitgang, schakelaaruitgang |
| 4 |
Blauw |
RS485 A+ of uart TXD |
| 5 |
Groen |
RS485 B- of uart RXD |
| Kleur van de kabel |
Lijnvolgorde |
Beschrijf |
Opmerking |
| rood |
1 |
aangedreven door: |
3.3V-30V breedspanningsinvoer |
| zwart |
2 |
GND |
|
| geel |
3 |
Schakelaar-uitgang |
Schakelaarterminal, laadcapaciteit 1A 60V, ondersteunt maximaal twee schakelaar-uitgangen met onafhankelijke logica, de twee terminals zijn de twee contacten van de schakelaar,geen onderscheid maken tussen positieve en negatieve polen, en kan naar willekeur worden aangesloten. |
| Wit |
4 |
Schakelaar-uitgang |
| bruin |
4 |
RS485A+ |
|
| groen |
5 |
RS485B- |
|
5Beschrijving van de parameters
| Model: KUS630 |
| Meetbereik |
0.8m... 20m.
|
|
Blinde vlek
|
0... 0,6 m ((Onstabiel werkgebied is binnen 0,6 m, het wordt niet aanbevolen om in dit bereik te werken); de minimale blind gebied versie van 0,3 m kan worden bereikt, die moet worden aangepast. |
| Voerspanning |
3.3... 24 V DC, golf 10 % SS |
|
Werkstroom
|
≤ 45 mA (snelste meetsnelheid)
Versie met laag vermogen, slaapvermogen minder dan 0,3 mA, verzendvermogen 20 mA (minder dan 2 ms) en ontvangend vermogen niet meer dan 8 mA (minder dan 150 ms)
|
|
Uitgangssignaal
|
1:Programmeerbare analoge uitgang 0-10V.
2: RS485-uitgang.
3:Uart serie-uitgang
4Verslag van de fabrikant
5:Schakelaarsuitgang
|
| Meetsnauwkeurigheid |
≤ 1 % |
| Temperatuurcompensatie |
- Ja, dat klopt. |
arbeidsomstandigheden
| Werktemperatuur |
-25...70°C ((248...343K) |
| Bergingstemperatuur |
-40...85°C ((233...358K) |
andere instructies
| Elektrische aansluiting |
5 kernkabel (analoge uitgang), 6 kernkabel (switch-uitgang); |
| Beschermingsklasse |
IP68 |
| Schelpmateriaal |
PVDF |
6- Toepasselijke omstandigheden
Manholes, fabriekswatertanks, tanks, gemeentelijke techniek, kraanwater, rioolwaterbehandeling, waterbesparing en waterkracht, ijzer en staal, steenkoolmijnen, elektriciteit, petrochemie,stedelijke rivieren en meren, vervoer en voedselverwerkende industrieën.
7. Bestelinformatie
| KUS |
Model |
Output |
Bereik |
Beschrijf |
| |
630C |
Ondersteuning van aanpassingen |
| Op maat gemaakt |
| |
0-10V |
Analoog 0-10V-uitgang |
| 0-5V |
Analoog 0-5V-uitgang |
| 0-3V |
Analoog 0-3V-uitgang |
| 4-20mA |
Analoog 4-20mA-uitgang |
| SW |
Schakelaar-uitgang |
| Uart |
Uart seriële uitgang MODBUS RTU protocol |
| RS485 |
RS485-uitvoer MODBUS RTU-protocol |
| |
XXX mm |
XXX mm betekent de maximale meetafstand
(standaard 1000 mm)
|
| KUS |
550 |
RS485 |
10000 mm |
|
8.Parameters die je moet weten
1- het te meten medium (vloeistof of vaste stof, specifieke naam, helder water, rioolwater, modder, benzine, diesel, toluol, zwaveldioxide, enz.)golven, bewegende, drijvende voorwerpen op het vloeibare oppervlak; indien vast, of er stof is.
2De temperatuur en druk van het medium.
3. de corrosieve eigenschappen van het medium. Indien het in een pot wordt geplaatst, moet worden gecontroleerd of het materiaal van de pot een corrosiebestendige bekleding heeft.
4Het meetbereik is een paar meter en de blinde vlek is vereist.
5Werkomgeving: open zwembaden, zwembaden met deksels, horizontale, verticale, bolvormige tanks, of de tank onder atmosferische druk ligt, enz.
6. Werkspanning: 24VDC, optioneel 220VAC kan worden aangepast 12VDC/9VDC gemeenschappelijk vermogen.
7Uitgangssignaal: 4 ‰ 20 mA stroom 485/0-3V, 0-5V spanningsuitgang/relaisuitgang.
9- vorm van de uitrusting: of er een scherm nodig is; een- of split-type.
