Plaats van herkomst:
CHINA
Merknaam:
Kacise
Certificering:
CE
Modelnummer:
KUS3000 M18
Document:

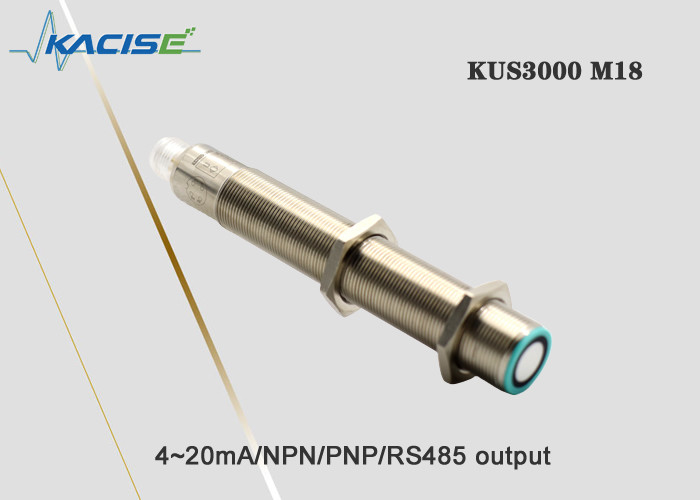

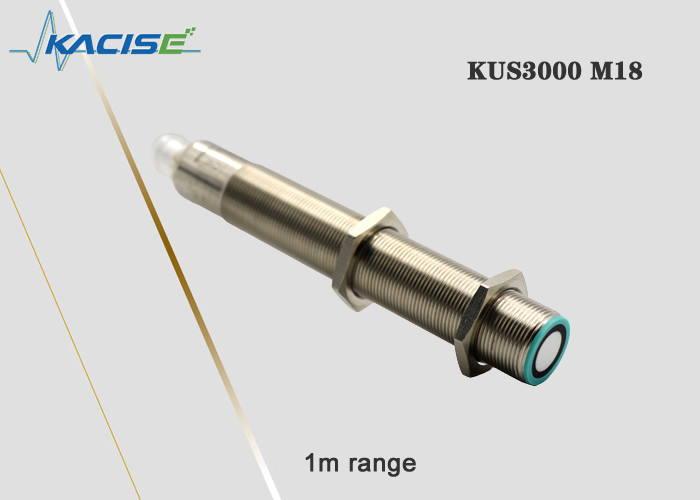

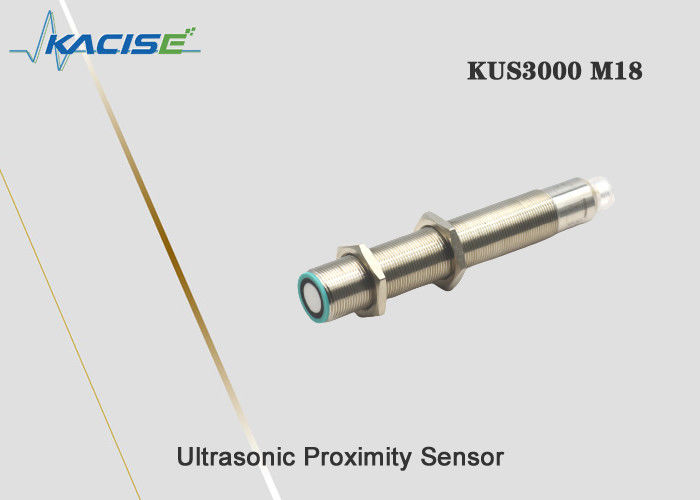

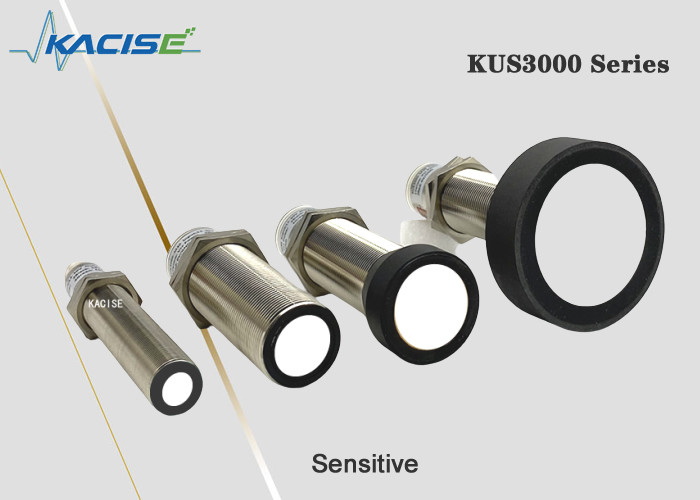

KUS3000 M18 Ultrasone niveaumeter
1. Dimensionale structuur
De eenheid is mm.
Grootte van de M18-serie
2Elektrische interface
Opmerking: Dit product heeft twee kabel specificaties en de kabelbedradingsinstructies van de twee specificaties zijn als volgt:
Type A-kabel | Type B-kabel | ||
Pin1 | Bruin | Pin1 | Geel |
Pin2 | Wit | Pin2 | Zwart |
Pin3 | Blauw | Pin3 | Rood |
Pin4 | Zwart | Pin4 | Groen |
De standaardkabelmix is gebaseerd op de door de klant ontvangen specificaties
3. Technische parameter
M18 | |
bereik | 150... 1000 mm |
Verstelbaar intervalbereik | 150... 1000 mm |
blinde vlek | 0... 150 mm |
Reactietijd | ca. 10 ms |
Signaallamp
Blauw LED-licht | Het blauwe licht knippert om aan te geven dat de kalibratie kan worden uitgevoerd. Blauw en andere constanten geven aan dat de voeding van de sensor normaal is.Het blauwe licht knippert binnen 5 minuten nadat de stroom is ingeschakeld.Na 5 minuten is het blauwe licht altijd aan om aan te geven dat de sensor het kalibratiecommando niet kan ontvangen. . |
Tellow led-licht | Het wordt gebruikt om aan te geven of het gemeten voorwerp is gedetecteerd. Tijdens de kalibratiefase knippert het gele licht om aan te geven dat de huidige kalibratie staat is vergrendeld,en het kan worden overgeschakeld naar de volgende kalibratie staat. |
Rood LED-licht |
Bij normale werking is het rode licht niet aan en is het rode licht aan om aan te geven dat er een storing is. Tijdens het kalibratieproces geeft het knipperende rode licht aan dat de sensor de huidige echo-verlies of oneindige toestand vergrendelt en de gebruiker kan overschakelen naar de volgende kalibratie-toestand. |
Elektrische parameters
Voerspanning | 13... 30 V DC, speciale breedspanningsvereisten kunnen worden aangepast |
Stroom zonder belasting I0 | ≤ 45 mA |
IOT-spectrummodellen
Voerspanning | 3.3-12 DC, golf 10 % SS. |
Energieverbruik I0 | ≤ 15 mA, slaapmodus≤1 mA, seriële ontwaking, |
Output
uitgangstype |
1 Schakelaar-uitgang PNP-uitgang normaal geopend en lang gesloten kan worden gekalibreerd 2 Schakelaaruitgang NPN-uitgang normaal open en lang gesloten programmeerbaar 3 Analoogspanningsuitgang 0-10V programmeerbaar. 4 Analoog 4-20mA uitgang programmeerbaar 5 RS485-uitgang E4 programmeerbaar. |
Overstroming | 200 mA, omgekeerde polariteitsbescherming, kortsluitingsbescherming |
Standaardinstelling |
M18 Schakelpunt A1: 150 mm Schakelpunt A2: 1000 mm M30 Type 1 schakelpunt A1 200 mm Schakelpunt A2: 2000 mm M30 type 2 schakelpunt A1 300 mm Schakelpunt A2: 4000 mm M30 type 3 schakelpunt A1 500 mm Schakelpunt A2: 6000 mm |
Uitgangsspanningsdaling | ≤ 2,5 V |
Herhaalbaarheid | ≤ 1 % |
In- en uitschakelniveau f | ≤ 13 Hz Hoge frequentie kan worden aangepast |
Standaard hysterese-kenmerkende amplitude | 5% van de ingestelde waarde, speciale eisen kunnen worden aangepast |
Temperatuurcompensatiebereik | -40°C-85°C |
Temperatuurvereisten
Werktemperatuur | -25...70°C ((248...343K) |
Bergingstemperatuur | -40...85°C ((233...358K) |
Beschrijving van het mechanische onderdeel
Verbinding | V1-aansluiting ((M12×1), 4-pin |
Beschermingsklasse | IP65 Andere kunnen worden aangepast |
Schelpmateriaal | met een breedte van niet meer dan 50 mm |
Opmerking: Wanneer het M18-product en het M30-product een analoge uitgang van 4-20mA hebben, verschilt de verbindingsmethode van de meter van die van het product 550,600.Aangezien de uitgangsterminal van de M18- en M30-producten wordt aangedreven door VDD, zoals in figuur 1 wordt weergegeven, moet de meter worden aangesloten op de voedingspoort. Tussen de uitgangspoort en de uitgangspoort is het aansluitingsschema weergegeven in figuur 2:
Figuur 1 Schema van het stroomcircuit
Figuur 2 Schematisch schema van de verbindingsmethode
4Toepassing
