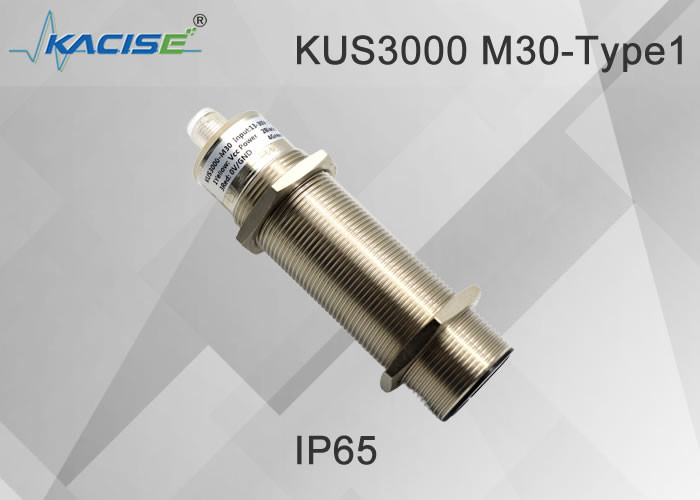

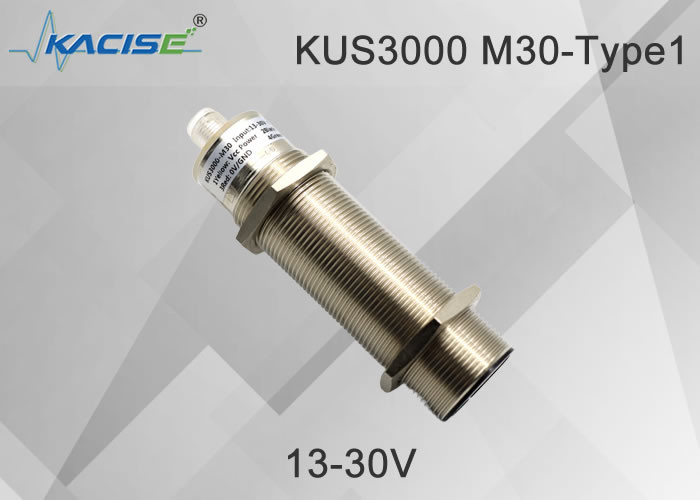

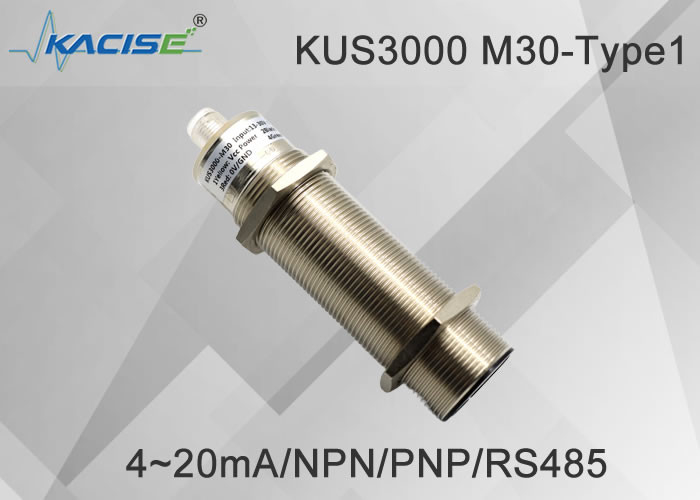

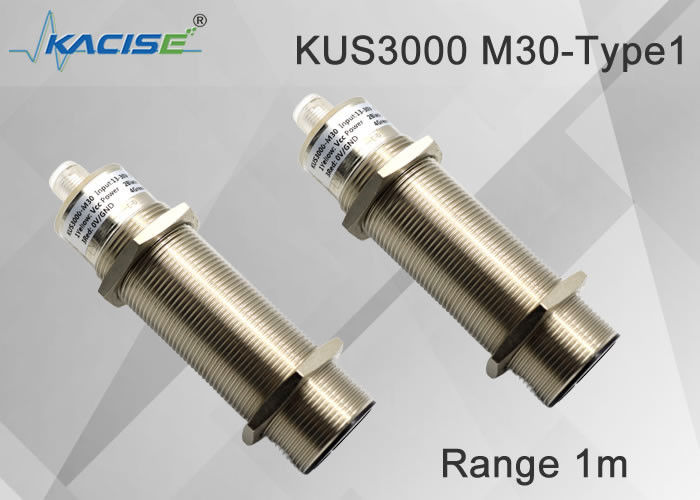

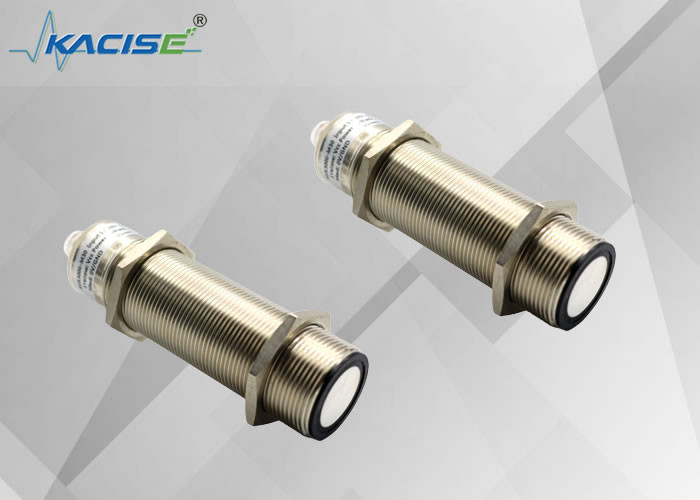

KUS3000 M30-Type1 Ultrasone niveaumeter

1. Feature

• Hoge herhaalbaarheid
• Compacte koffer
• contactloze detectie;
• Niet beïnvloed door de kleur en transparantie van het object; niet beïnvloed door externe omgevingsomstandigheden, betrouwbare oplossing;
• Goed werkt onder extreme omstandigheden; kan worden gebruikt in donkere omgevingen; laag stroomverbruik;
• De ingebouwde anti-jamming slimme chip heeft een snelle frequentierespons en de metalen vernikkelde behuizing is vlamvertragend, waterdicht en oliebestendig.
• Het LED-werkingslicht is gemakkelijk te gebruiken.
• De ABS-inductiesonde en connectoren zijn op verschillende manieren naadloos met de apparatuur verbonden.

2. Dimensionale structuur

De eenheid is mm.

3Elektrische interface

Opmerking: dit product heeft twee kabel specificaties en de kabelbedradingsinstructies van de twee specificaties zijn als volgt:

De standaardkabelmix is gebaseerd op de door de klant ontvangen specificaties

4.Tecnische parameter

Signaallamp

Elektrische parameters

IOT-spectrummodellen

Output

TtemperatuurRverplaatsingen

Beschrijving van het mechanische onderdeel

Notitie: Wanneer het product M18 en het product M30 een analoge uitgang van 4-20mA hebben, verschilt de verbindingsmethode van de meter van die van het product 550,600.Aangezien de uitgangsterminal van de M18- en M30-producten wordt aangedreven door VDD, zoals in figuur 1 wordt weergegeven, moet de meter worden aangesloten op de stroompoort. Tussen de uitgangspoort en de uitgangspoort is het aansluitingsschema weergegeven in figuur 2:

     Figuur 1 Schema van het stroomcircuit

Figuur 2 Schematisch schema van de verbindingsmethode

5Beschrijving van de functie van de sensor

Instelling en aanpassing van schakelaar- en analoge uitgangsproducten op het schakelaarpunt en in het intervall

De schakelaarwaarde en de analoge uitslag kunnen worden ingesteld met behulp van de instelterminal, met name zijn er 8 werkwijzen die kunnen worden ingesteld.

De specifieke vaststellingsmethode voor elk type bonenmeel bestaat uit de volgende stappen.

In de eerste stap selecteert de gebruiker zelf een afstand of zet hij de sensor in een lost wave-toestand.

Het tweede deel, verbind de kalibratie terminal aan de voedingsbron of GND, hou het aangesloten totdat het gele licht knippert (als de golf is verloren, het rode licht knippert).

In de derde stap selecteert de gebruiker zelf de tweede afstand, of laat de sensor de verloren golftoestand invoeren.

De vierde stap, verbind de kalibratie terminal aan GND of stroomvoorziening (de staat is anders dan de tweede stap), hou het aangesloten totdat het gele licht knippert (als de golf is verloren,het rode licht knippert).

Er zijn 8 werkwijzen van de schakelaar output

1. Gewoonlijk open venstermodus (analoge uitgangsproducten zijn in positieve lineaire werkmodus of afstandsmetingsmodus).

2. Gewoonlijk gesloten venstermodus (analoog uitgangsproduct is in negatieve lineaire werkmodus of vloeistofniveau-metingsmodus).

3Een enkel punt, normaal open modus.

4Een enkel punt, normaal gesloten.

5- Een punt, normaal open modus met een groot hysteresisinterval.

6. enkel punt normaal gesloten met grote hysteresis interval modus.

7Of de normale open modus wordt gedetecteerd.

8. Of normaal gesloten modus wordt gedetecteerd.

Beschrijving van de producten van het RS485-uitgangsmodel.

Er zijn drie werkwijzen.

1: Automatische meetmodus, de sensor meet continu het vloeistofgehalte en de afstand en de gebruiker kan de meetresultaten op elk moment lezen via de 485-interface.

2: Indien de gebruiker geen 485-communicatie start, zal de sensor een meting starten en het resultaat melden.

3: Slaapmodus, het product gaat in de slaapmodus, de gebruiker maakt de sensor eerst wakker via de 485-interface en start vervolgens een meting en krijgt het resultaat voordat de sensor weer slaapt.

6. Installatievoorwaarden

Als u in een omgeving met zware vluchtige gassen of stof en zware condensatie werkt, dient u de oppervlakte van de sensor te beschermen om letsel te voorkomen.u moet het oppervlak van de sensor regelmatig schoonmaken om gevoeligheid te verminderen of storing te voorkomenDe installatie draad mag niet te strak worden, waardoor de sensor onder druk komt te staan en niet goed werkt.
