| Plaats van herkomst: | China |
| Merknaam: | Kacise |
| Modelnummer: | KUS630 |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | 15*15*10cm, 0.5kg |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100+ |
| Bereik: | 0~10m | Uitgang: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Stroomvoorziening: | 3.3-24 V | Werkstroom: | ≤45mA |
| Temperatuurcompensatie: | Ja | Werktemperatuur: | -25… 70℃ (248… 343K) |
| Beschermingsklasse: | IP68 | Shell-materiaal: | PTFE/PVDF |
| Meetnauwkeurigheid: | ≤1 % |

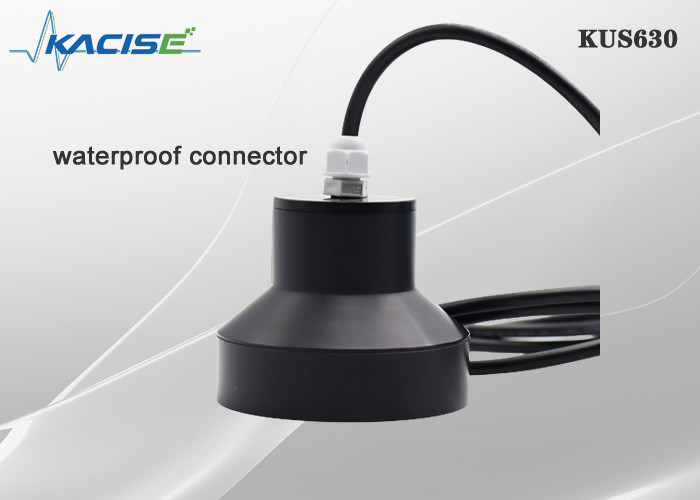

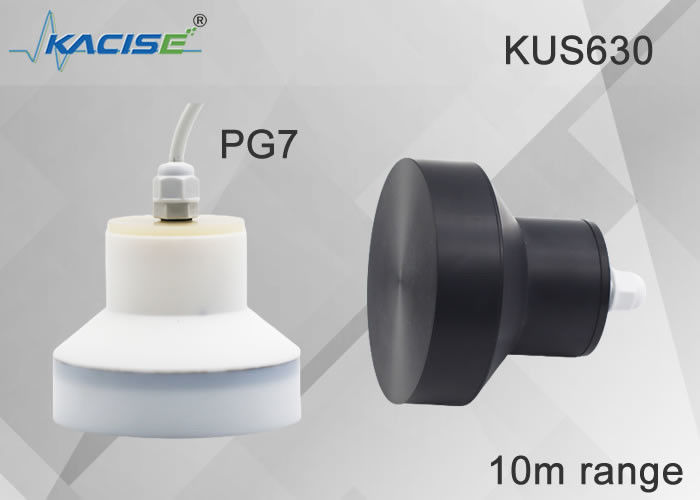

Ultrasone niveaumeter uit de KUS630-serie
1.Kenmerken
2. Inleiding
De anti-corrosie ultrasone niveaumeter is een digitale niveaumeter die wordt aangestuurd door een microprocessor.Bij de meting wordt de gepulseerde ultrasone golf verzonden door de sensor (transducer), de geluidsgolf wordt gereflecteerd door het oppervlak van het object en ontvangen door dezelfde sensor, omgezet in een elektrisch signaal, en de afstand tussen de sensor en de gemeten object wordt berekend door de tijd tussen de emissie en ontvangst van de geluidsgolf..Omdat de corrosiewerende ultrasone vloeistofniveaumeter contactloze metingen uitvoert, is het gemeten medium bijna onbeperkt en kan het op grote schaal worden gebruikt bij het meten van de hoogte van verschillende vloeibare en vaste materialen.
3. Afmetingen
De eenheid in het diagram is mm
4.Elektrische aansluitingen en signaaldefinities
| Regelvolgorde | Ckleur | Ddefinitie |
| 1 | Rood | Vermogen is positief |
| 2 | Zwart | stroom retour grond |
| 3 | Geel | Analoge uitgang, spanningsuitgang, stroomuitgang schakeluitgang |
| 4 | Blauw | RS485 A+ of uart TXD |
| 5 | Groente | RS485 B- of uart RXD |
| Kabel kleur | Regelvolgorde | Beschrijven | Opmerking |
| rood | 1 | aangedreven door | 3.3V-30V brede ingangsspanning |
| zwart | 2 | GND | |
| geel | 3 | Schakeluitgang | Schakelklem, laadvermogen 1A 60V, ondersteunt maximaal twee schakeluitgangen met onafhankelijke logica, de twee klemmen zijn de twee contacten van de schakelaar, maken geen onderscheid tussen positieve en negatieve polen en kunnen naar believen worden aangesloten. |
| Wit | 4 | Schakeluitgang | |
| bruin | 4 | RS485A+ | |
| groente | 5 | RS485B- |
5.Parameterbeschrijving
| Model:KUS630 | |
| Meetbereik |
0,6m... 10m |
|
Blinde vlek |
0 ... 0,6 m (Onstabiel werkgebied ligt binnen 0,6 m, het wordt niet aanbevolen om in dit bereik te werken);de versie met minimaal blind gebied van 0,3 m kan worden bereikt, wat moet worden aangepast. |
| Voedingsspanning | 3,3 ... 24 V DC, rimpel 10 %SS |
|
Werkende stroom |
≤ 45 mA (snelste meetsnelheid) Low-power versie, slaap stroomverbruik is minder dan 0.3mA, verzenden stroomverbruik is 20mA (minder dan 2ms), en ontvangen stroomverbruik is niet meer dan 8mA (minder dan 150ms) |
|
Uitgangssignaal |
1: Programmeerbare analoge uitgang 0-10V. 2:RS485-uitgang. 3:Uart seriële uitvoer 4:4-20mA uitgang 5: Schakeluitgang |
| Meetnauwkeurigheid | ≤1 % |
| Temperatuur compensatie | ja |
Arbeidsvoorwaarden
| Werktemperatuur | -25…70℃(248...343K) |
| Bewaar temperatuur | -40…85℃(233...358K) |
Andere instructies
| Elektrische verbinding | 5-aderige kabel (analoge uitgang), 6-aderige kabel (schakeluitgang); |
| Beschermingsklasse | IP68 |

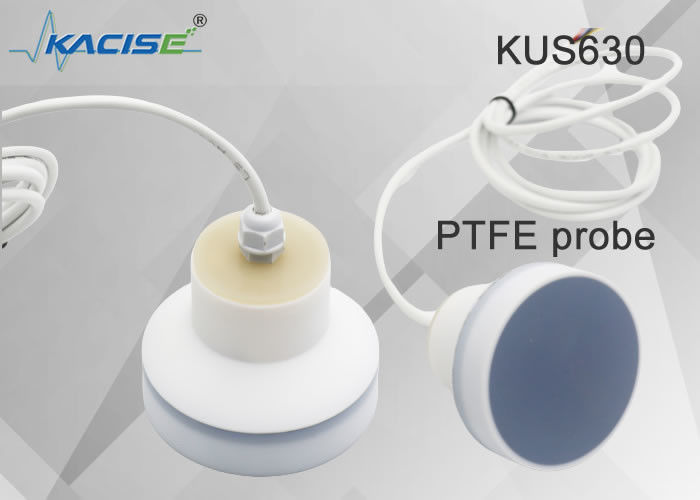

| Shell-materiaal | PTFE/PVDF |
6.Meer informatie
De ultrasone object-/vloeistofniveaumeter is geïnstalleerd op het bovenste deel van de container.Onder de functionele controle van de combinatie-eenheid en elektronische componenten, zendt de sonde een straal ultrasone pulsen boven 20000 Hz uit naar het gemeten object.Aangezien temperatuur een effect heeft op de geluidssnelheid, moet de meter de temperatuur meten om de geluidssnelheid te corrigeren.Er zijn veel opties voor het vierdraadssysteem, dat tegelijkertijd 4-20mA, RS485-communicatie, twee relaisuitgangen kan leveren en ook kan worden gevoed door 220VAC.
7. Bestelinformatie
| KUS | Model | Ouitvoer | Rboos | Dbeschrijf |
| 630B | Ondersteuning maatwerk | |||
| Speciaal gemaakt | ||||
| 0-10V | Analoge 0-10V uitgang | |||
| 0-5V | Analoge 0-5V uitgang | |||
| 0-3V | Analoge 0-3V uitgang | |||
| 4-20mA | Analoge 4-20mA uitgang | |||
| ZW | Schakeluitgang | |||
| Uart | Uart seriële uitvoer MODBUS RTU-protocol | |||
| RS485 | RS485-uitgang MODBUS RTU-protocol | |||
| XXX mm |
XXX mmbetekent de maximale meetafstand (standaard 1000 mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
