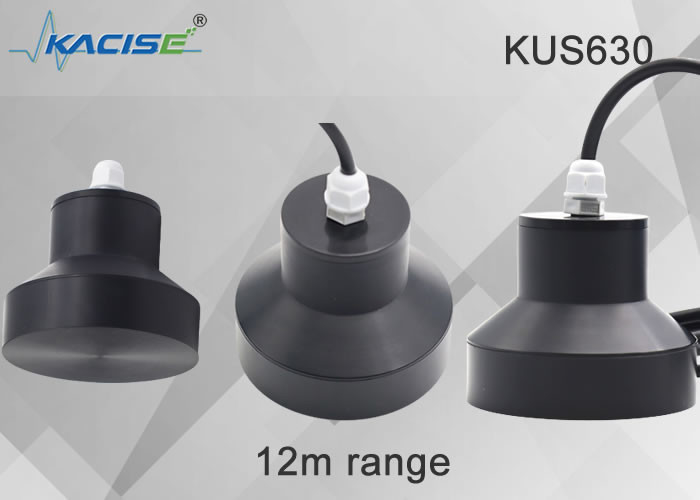

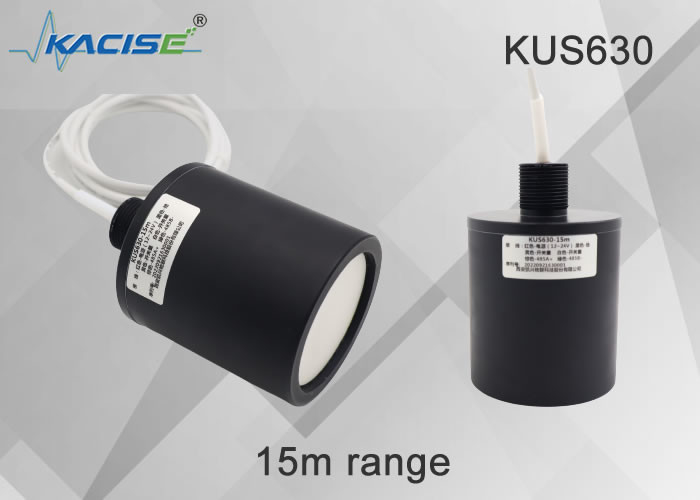

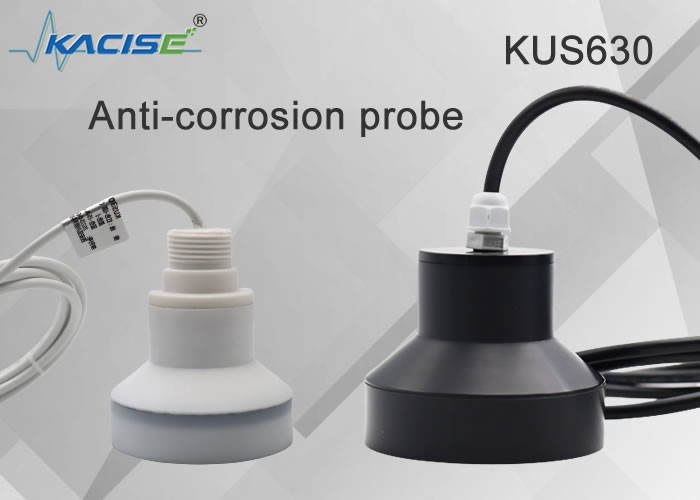

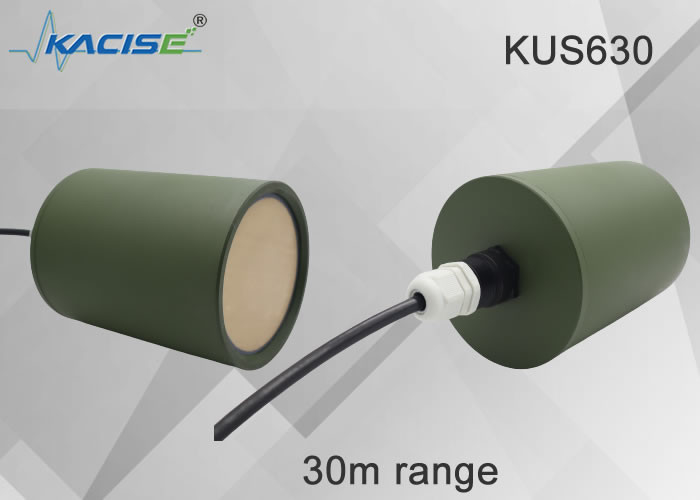

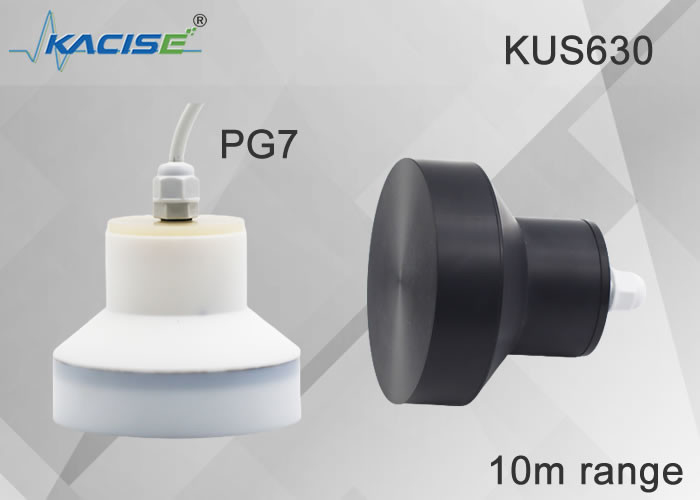

Ultrasone niveaumeter uit de KUS630-serie
1.Kenmerken
- Geavanceerd filteralgoritme om valse metingen uit te sluiten
- Een verscheidenheid aan algoritmeselectie voor werkomstandigheden om de meetnauwkeurigheid te garanderen
- Piëzo-elektrische overspanningsbeveiliging
- Automatische geluidssnelheid en temperatuurcompensatie
- Echocurve-weergave, handig voor foutopsporing ter plaatse en foutdetectie
- Zelfinspectiefunctie, rijke zelfinspectie-informatie, handig voor gebruikers om te repareren en te debuggen
- De bereikverhouding wordt vergroot om te voorkomen dat de gemeten waarde het bereik overschrijdt en een verkeerde beoordeling veroorzaakt
2.Productbeschrijving
Vervang dure radar.
3. Afmetingen
De eenheid in het diagram is mm
4.Elektrische aansluitingen en signaaldefinities
| Regelvolgorde |
Ckleur |
Ddefinitie |
| 1 |
Rood |
Vermogen is positief |
| 2 |
Zwart |
stroom retour grond |
| 3 |
Geel |
Analoge uitgang, spanningsuitgang, stroomuitgang schakeluitgang |
| 4 |
Blauw |
RS485 A+ of uart TXD |
| 5 |
Groente |
RS485 B- of uart RXD |
| Kabel kleur |
Regelvolgorde |
Beschrijven |
Opmerking |
| rood |
1 |
aangedreven door |
3.3V-30V brede ingangsspanning |
| zwart |
2 |
GND |
|
| geel |
3 |
Schakeluitgang |
Schakelklem, laadvermogen 1A 60V, ondersteunt maximaal twee schakeluitgangen met onafhankelijke logica, de twee klemmen zijn de twee contacten van de schakelaar, maken geen onderscheid tussen positieve en negatieve polen en kunnen naar believen worden aangesloten. |
| Wit |
4 |
Schakeluitgang |
| bruin |
4 |
RS485A+ |
|
| groente |
5 |
RS485B- |
|
5.Parameterbeschrijving
| Model:KUS630 |
| Meetbereik |
0,8m... 20m
|
|
Blinde vlek
|
0 ... 0,6 m (Onstabiel werkgebied ligt binnen 0,6 m, het wordt niet aanbevolen om in dit bereik te werken);de versie met minimaal blind gebied van 0,3 m kan worden bereikt, wat moet worden aangepast. |
| Voedingsspanning |
3,3 ... 24 V DC, rimpel 10 %SS |
|
Werkende stroom
|
≤ 45 mA (snelste meetsnelheid)
Low-power versie, slaap stroomverbruik is minder dan 0.3mA, verzenden stroomverbruik is 20mA (minder dan 2ms), en ontvangen stroomverbruik is niet meer dan 8mA (minder dan 150ms)
|
|
Uitgangssignaal
|
1: Programmeerbare analoge uitgang 0-10V.
2:RS485-uitgang.
3:Uart seriële uitvoer
4:4-20mA uitgang
5: Schakeluitgang
|
| Meetnauwkeurigheid |
≤1 % |
| Temperatuur compensatie |
ja |
Arbeidsvoorwaarden
| Werktemperatuur |
-25…70℃(248...343K) |
| Bewaar temperatuur |
-40…85℃(233...358K) |
andere instructies
| Elektrische verbinding |
5-aderige kabel (analoge uitgang), 6-aderige kabel (schakeluitgang); |
| Beschermingsklasse |
IP68 |

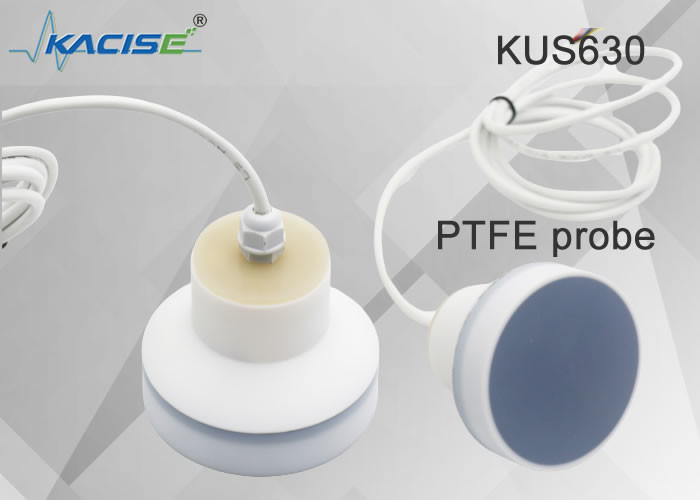

| Shell-materiaal |
PVDF/PTFE |
6.Toepasselijke gelegenheden:
Mangaten, fabriekswatertanks, tanks, gemeentelijke techniek, kraanwater, rioolwaterzuivering, waterbeheer en waterkracht, ijzer en staal, kolenmijnen, elektriciteit, petrochemie, stedelijke rivieren en meren, transport- en voedselverwerkende industrieën.
7. Bestelinformatie
| KUS |
Model |
Ouitvoer |
Rwoede |
Dbeschrijf |
| |
630 |
Ondersteuning maatwerk |
| Speciaal gemaakt |
| |
0-10V |
Analoge 0-10V uitgang |
| 0-5V |
Analoge 0-5V uitgang |
| 0-3V |
Analoge 0-3V uitgang |
| 4-20mA |
Analoge 4-20mA uitgang |
| ZW |
Schakeluitgang |
| Uart |
Uart seriële uitvoer MODBUS RTU-protocol |
| RS485 |
RS485-uitgang MODBUS RTU-protocol |
| |
XXX mm |
XXX mmbetekent de maximale meetafstand
(standaard 1000 mm)
|
| KUS |
630 |
RS485 |
10000mm |
|
8.Parameters die u moet kennen
1. Het type medium dat moet worden gemeten (vloeibaar of vast, specifieke naam, helder water, riolering, modder, benzine, diesel, tolueen, zwaveldioxide, enz.) Als het vloeibaar is, of er stoom, mist, schuim, golven, roeren, drijvende voorwerpen op het vloeistofoppervlak;indien vast, of er stof is.
2. De temperatuur en druk van het medium.
3. De corrosiviteit van het medium.Als het in een pot wordt geplaatst, is het noodzakelijk om te weten of het materiaal van de pot een anticorrosieve voering heeft.
4. Het meetbereik is enkele meters en de dode hoek is vereist.
5. Werkomgeving: zoals open zwembaden, zwembaden met afdekkingen, horizontale tanks, verticale tanks, bolvormige tanks, of de tank nu op atmosferische druk staat, etc.
6. Werkspanning: 24VDC, optionele 220VAC kan worden aangepast 12VDC / 9VDC gemeenschappelijke voeding.
7. Uitgangssignaal: 4~20mA stroom 485/0-3V, 0-5V uitgangsspanning/relaisuitgang.
9. Materiaalvorm: of het een display moet hebben;eendelig of split-type.
9. Meer toepassingen
