Plaats van herkomst: | China |
Merknaam: | Kacise |
Modelnummer: | KUS630C |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | 15*15*10cm (1.2kg) |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 100+ |
Bereik: | 15m | Uitgang: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Stroomvoorziening: | 3.3-24 V | Werkstroom: | ≤45mA |
Temperatuurcompensatie: | Ja | Werktemperatuur: | -25… 70℃ (248… 343K) |
Beschermingsklasse: | IP68 | Shell-materiaal: | PVDF |
Meetnauwkeurigheid: | ≤1 % | ||
Hoog licht: | Autodetectie Ultrasone parkeersensor,Waterdichte ultrasone parkeersensor,Parkeercontrolesysteem Ultrasone transducersensor |

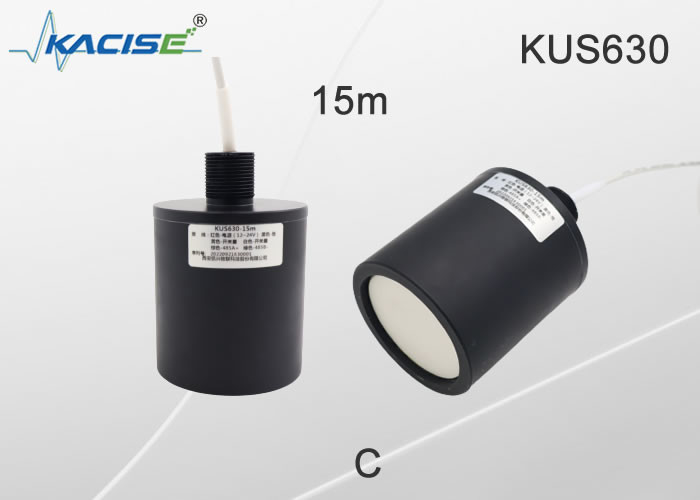

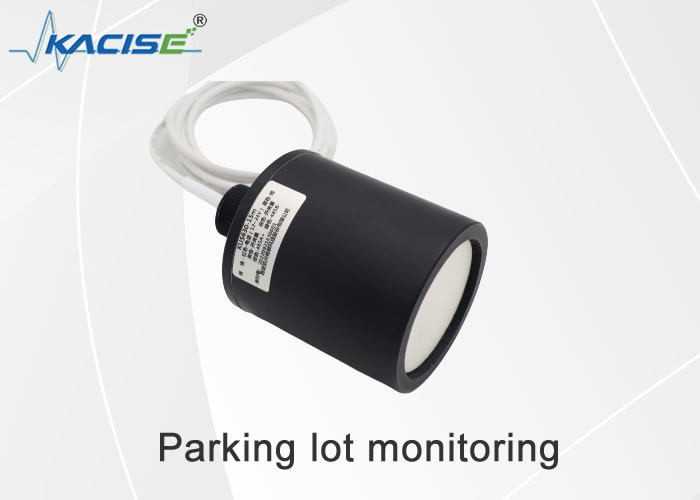

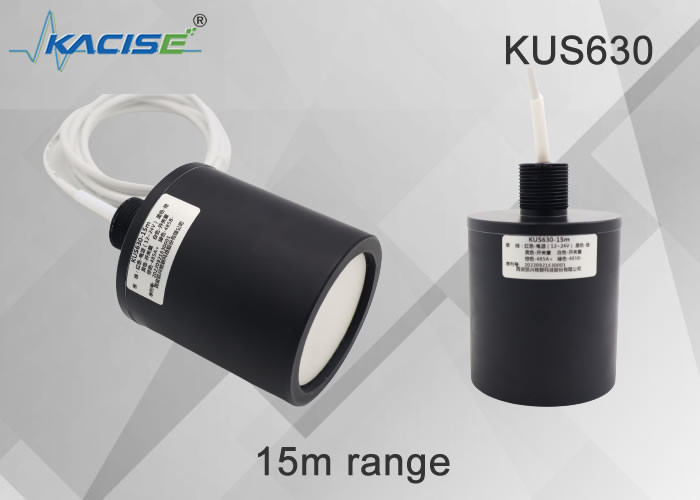

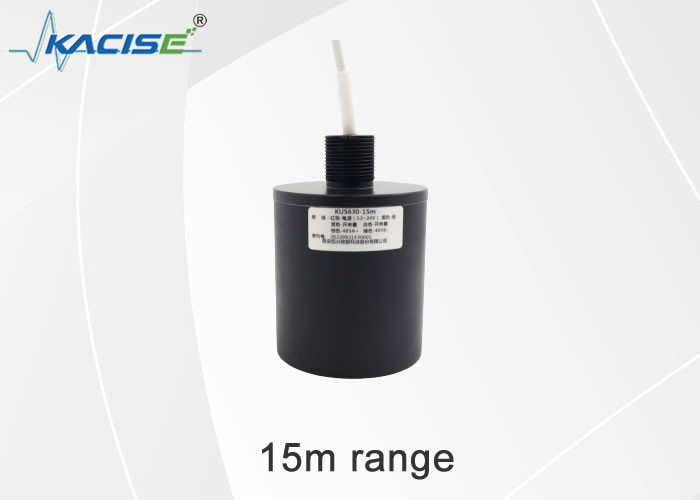

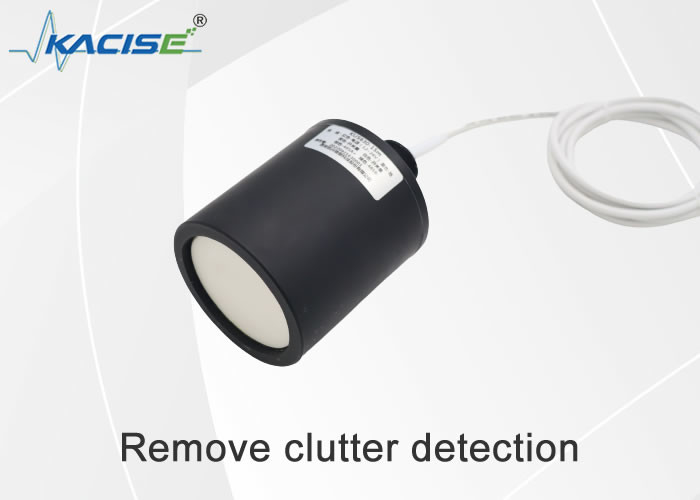

Ultrasone niveaumeter uit de KUS630-serie
1.Kenmerken
2. Afmetingen
De eenheid in het diagram is mm.
3.Elektrische aansluitingen en signaaldefinities
Regelvolgorde | Ckleur | Ddefinitie |
1 | Rood | Vermogen is positief |
2 | Zwart | stroom retour grond |
3 | Geel | Analoge uitgang, spanningsuitgang, stroomuitgang schakeluitgang |
4 | Blauw | RS485 A+ of uart TXD |
5 | Groente | RS485 B- of uart RXD |
Kabel kleur | Regelvolgorde | Beschrijven | Opmerking |
rood | 1 | aangedreven door | 3.3V-30V brede ingangsspanning |
zwart | 2 | GND | |
geel | 3 | Schakeluitgang | Schakelklem, laadvermogen 1A 60V, ondersteunt maximaal twee schakeluitgangen met onafhankelijke logica, de twee klemmen zijn de twee contacten van de schakelaar, maken geen onderscheid tussen positieve en negatieve polen en kunnen naar believen worden aangesloten. |
Wit | 4 | Schakeluitgang | |
bruin | 4 | RS485A+ | |
groente | 5 | RS485B- |
4.Parameterbeschrijving
Model:KUS630 | |
Meetbereik |
0,8m... 15m |
Blinde vlek |
0 ... 0,6 m (Onstabiel werkgebied ligt binnen 0,6 m, het wordt niet aanbevolen om in dit bereik te werken);de versie met minimaal blind gebied van 0,3 m kan worden bereikt, wat moet worden aangepast. |
Voedingsspanning | 3,3 ... 24 V DC, rimpel 10 %SS |
Werkende stroom |
≤ 45 mA (snelste meetsnelheid) Low-power versie, slaap stroomverbruik is minder dan 0.3mA, verzenden stroomverbruik is 20mA (minder dan 2ms), en ontvangen stroomverbruik is niet meer dan 8mA (minder dan 150ms) |
Uitgangssignaal |
1: Programmeerbare analoge uitgang 0-10V. 2:RS485-uitgang. 3:Uart seriële uitvoer 4:4-20mA uitgang 5: Schakeluitgang |
Meetnauwkeurigheid | ≤1 % |
Temperatuur compensatie | ja |
Arbeidsvoorwaarden
Werktemperatuur | -25…70℃(248...343K) |
Bewaar temperatuur | -40…85℃(233...358K) |
andere instructies
Elektrische verbinding | 5-aderige kabel (analoge uitgang), 6-aderige kabel (schakeluitgang); |
Beschermingsklasse | IP68 |
Shell-materiaal | PVDF |
5. Bestelinformatie
KUS | Model | Ouitvoer | Rboos | Dbeschrijf |
630C | Ondersteuning maatwerk | |||
Speciaal gemaakt | ||||
0-10V | Analoge 0-10V uitgang | |||
0-5V | Analoge 0-5V uitgang | |||
0-3V | Analoge 0-3V uitgang | |||
4-20mA | Analoge 4-20mA uitgang | |||
ZW | Schakeluitgang | |||
Uart | Uart seriële uitvoer MODBUS RTU-protocol | |||
RS485 | RS485-uitgang MODBUS RTU-protocol | |||
XXX mm |
XXX mmbetekent de maximale meetafstand (standaard15000mm) |
|||
KUS | 630 | RS485 | 15000mm |
6.Toepassing
