Oem Ultrasone afstandsmetersensor KUS3000 serie met beschermingsklasse IP66

Ultrasone naderingsafstandsmetersensor

KUS3000-serie ultrasone transducersensor

ultrasone afstandsmetersensor

Plaats van herkomst:

China

Merknaam:

Kacise

Certificering:

Modelnummer:

KUS3000

Neem contact met ons op

Vraag een offerte

Productgegevens

Bereik:

1m~12m

Output:

4~20mA/NPN/PNP/RS485

Beschermingsklasse:

IP66

Stroomvoorziening:

13-30V

Materiaal:

Vernikkeld koper

Temperatuur:

-25~70℃

Precisiteit:

≤ 1%

Markeren:

Ultrasone naderingsafstandsmetersensor

KUS3000-serie ultrasone transducersensor

ultrasone afstandsmetersensor

Betaling en verzendvoorwaarden

Min. bestelaantal

Prijs

onderhandelbaar

Verpakking Details

15*20*15cm, 0.3kg

Levertijd

5-8 werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Levering vermogen

100+

Verwante producten

KUS-W80 Onderwaterafstandssensor 200 kHz Transducer Frequentie en lage leegstroom voor onderwaterafstandsmeten

Vind de beste prijs

KUS-W50 Onderwater afstandssensor omgekeerde polariteitsbescherming en 0,6 m blind gebied voor naadloze onderwatermonitoring

Vind de beste prijs

KWD200 Ultrasone onderwatercommunicatiesensor

Vind de beste prijs

Hoge nauwkeurigheid KWD400 360 graden scanner Sonar Energieverbruik ≤ 12 W

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

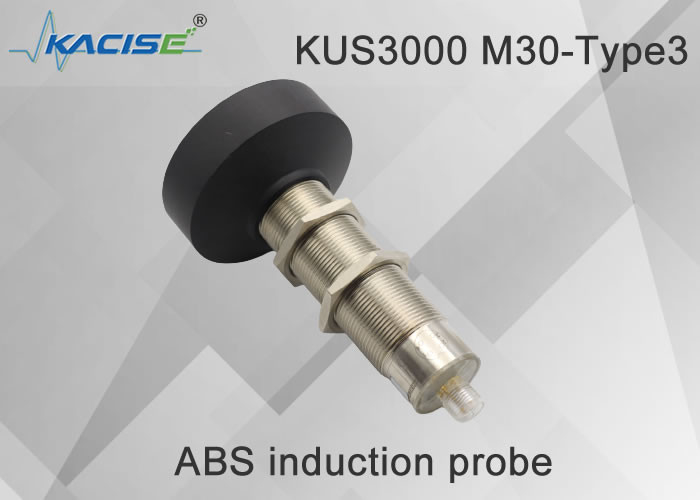

KUS3000 M30-Type3 Ultrasone niveaumeter

Oem Ultrasone afstandsmetersensor KUS3000 serie met beschermingsklasse IP66 0

Compact en duurzaam
IoT-specifieke modellen
Hoge resolutie en kleine dode zone

1. Dimensionale structuur

De eenheid is mm.

Oem Ultrasone afstandsmetersensor KUS3000 serie met beschermingsklasse IP66 1

2Elektrische interface

Oem Ultrasone afstandsmetersensor KUS3000 serie met beschermingsklasse IP66 2

Opmerking: dit product heeft twee kabel specificaties en de kabelbedradingsinstructies van de twee specificaties zijn als volgt:

Type A-kabel		Type B-kabel
Pin1	Bruin	Pin1	Geel
Pin2	Wit	Pin2	Zwart
Pin3	Blauw	Pin3	Rood
Pin4	Zwart	Pin4	Groen

De standaardkabelmix is gebaseerd op de door de klant ontvangen specificaties

3. Technische parameter

Model	KUS3000 M18 KUS3000 M30-Type1, M30-Type2, M30-Type3
Meetbereik	0.15~1m/0.2~2m/0.3~4m/0.4~6m/0.6~12m
Voerspanning	13... 30 VDC, speciale breedspanningsvereisten kunnen worden aangepast
Uitgangssignaal	1.4-20mA/NPN/PNP/TTL; 2. RS485 Modbus.
Stroom zonder belasting I0	≤ 45 mA
Overbelastingstroom Ie	200 mA, omgekeerde polariteitsbescherming, kortsluitbescherming
Energieverbruik I0	≤ 15 mA, slaaptoestand ≤ 1 mA, seriële poortwaak
Herhaalbaarheid	≤ 1%
Temperatuurcompensatiebereik	-40...85°C
Temperatuur van de werkomgeving	-25...70°C (248...343K)
Bergingstemperatuur	-40...85°C (233...358K)
Schakelfrequentie f	≤ 13 Hz hoge frequentie kan worden aangepast
Beschermingsniveau	IP66, andere kunnen worden aangepast
Schelpmateriaal	met een breedte van niet meer dan 50 mm
Verbinding	V1-aansluiting (M12×1), 4-pin
Voerspanning	3.3-12 DC, rimpel 10% SS

Signaallamp

Blauw LED-licht

Het blauwe licht knippert om aan te geven dat de kalibratie kan worden uitgevoerd. Blauw en andere constanten geven aan dat de voeding van de sensor normaal is.Het blauwe licht knippert binnen 5 minuten nadat de stroom is ingeschakeld.Na 5 minuten is het blauwe licht altijd aan om aan te geven dat de sensor het kalibratiecommando niet kan ontvangen. .

Tellow led-licht

Het wordt gebruikt om aan te geven of het gemeten voorwerp is gedetecteerd. Tijdens de kalibratiefase knippert het gele licht om aan te geven dat de huidige kalibratie staat is vergrendeld,en het kan worden overgeschakeld naar de volgende kalibratie staat.

Rood LED-licht

Bij normale werking is het rode licht niet aan en is het rode licht aan om aan te geven dat er een storing is.

Tijdens het kalibratieproces geeft het knipperende rode licht aan dat de sensor de huidige echoverlies- of oneindige toestand vergrendelt en de gebruiker kan overschakelen naar de volgende kalibratie-toestand.

Opmerking: Wanneer het product M18 en het product M30 een analoge uitgang van 4-20mA hebben, verschilt de verbindingsmethode van de meter van die van het product 550,600.Aangezien de uitgangsterminal van de M18- en M30-producten wordt aangedreven door VDD, zoals in figuur 1 wordt weergegeven, moet de meter worden aangesloten op de stroompoort. Tussen de uitgangspoort en de uitgangspoort is het aansluitingsschema weergegeven in figuur 2:

Oem Ultrasone afstandsmetersensor KUS3000 serie met beschermingsklasse IP66 3

Figuur 1 Schema van het stroomcircuit

Oem Ultrasone afstandsmetersensor KUS3000 serie met beschermingsklasse IP66 4

Figuur 2 Schematisch schema van de verbindingsmethode

4. Inlichtingen over bestellingen

KUS	Soorten	uitgang		bereik	beschrijven
	M18	M18 behuizing, maximaal meetbereik 1 meter
	M30-Type1	M30 maximaal meetbereik 2 meter
	M30-Type2	M30 maximaal meetbereik 3 meter
	M30-Type3	M30 maximaal meetbereik is 6 meter, 8 meter kan worden aangepast
	Op maat	Shell ondersteunt gebruikersaanpassingen
		NPN	uitgang als NPN
		PNP	output als PNP
		10Vot uit	De uitgang is analoog 0-10V, de stroomvoorziening is groter dan 11V
		5Vuit	De uitgang is analoog 0-5V, de stroomvoorziening is groter dan 6V
		Uitvoer	De uitgang is analoge 4-20mA
		RS485	De uitgang is RS485 Modbus-protocol, zie de software-interface handleiding voor specifieke beschrijving.
			XXX mm		De klant specificeert het lineaire interval of het schakelinterval, dat in de fabriek kan worden ingesteld
KUS	M30	RS485	6000 mm

5Toepassing
