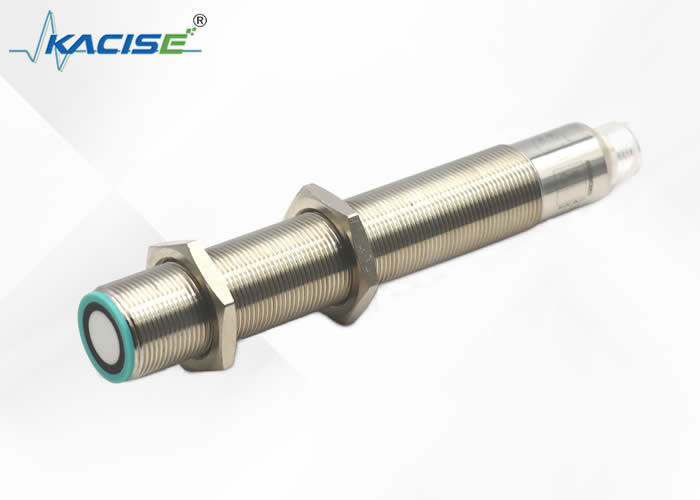

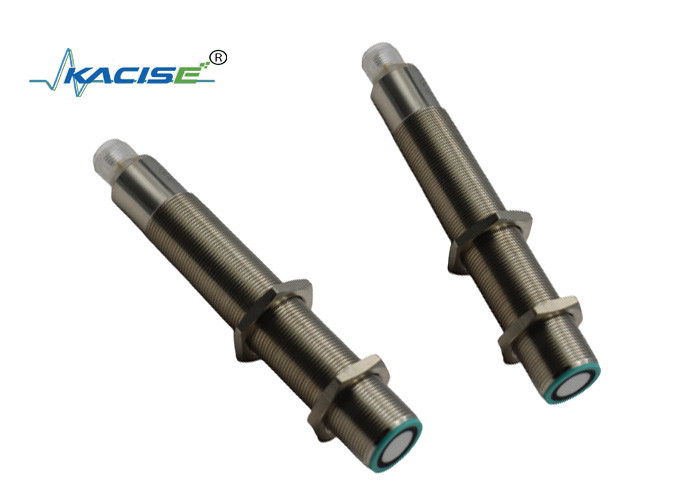

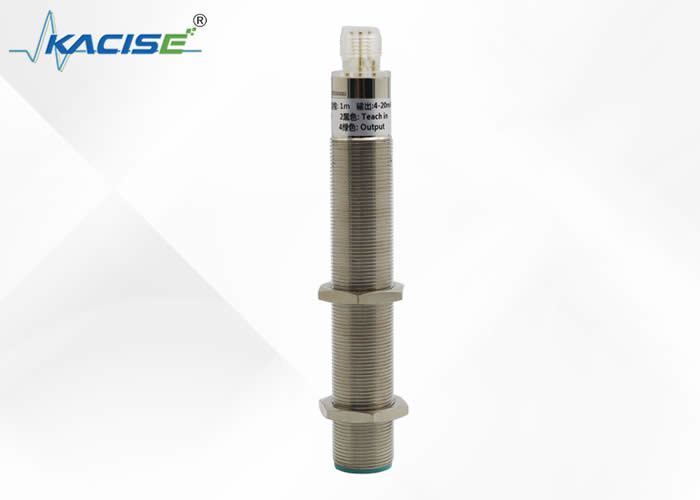

Name: RS232 Uitgang 1m Ultrasone niveaumeter 40KHZ Frequentie IP67 Tank Water Level Sensor
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000-M18
Price: 1,000.00 USD
Availability: InStock

Thuis > producten > Vloeistofniveaumeter >

RS232 Uitgang 1m Ultrasone niveaumeter 40KHZ Frequentie IP67 Tank Water Level Sensor

1m Vloeibaar Niveaumeter

IP67 de Sensor van de tankwaterspiegel

De Frequentie van de vloeibaar Niveaumeter 40KHZ

Plaats van herkomst:

China

Merknaam:

KACISE

Certificering:

Modelnummer:

KUS3000-M18

Document:

KUS3000 Ultrasonic Level Me....1.pdf

Neem contact met ons op

Vraag een offerte

Productgegevens

Product:

Ultrasonic Distance Sensor

Detection Range:

50mm~1000mm

Transducer Frequency:

40KHZ

Operating Voltage:

24VDC

Limit Working Voltage:

3.6VDC~30VDC

IP grade:

IP67

Output:

RS232/RS485

Markeren:

1m Vloeibaar Niveaumeter

IP67 de Sensor van de tankwaterspiegel

De Frequentie van de vloeibaar Niveaumeter 40KHZ

Betaling en verzendvoorwaarden

Min. bestelaantal

1 stuks

Verpakking Details

elke eenheid heeft een individueel doosje en alle dozen zijn verpakt in standaardverpakkingen of op

Levertijd

5-8 werkdagen

Betalingscondities

T/T, Western Union, MoneyGram

Levering vermogen

1000 stuks per week onderhandelbaar

Verwante producten

Video

Corrosiebestendige capacitieve niveaustransmitter met NPN/PNP-uitgang wordt gebruikt voor niveaumonitoring in laboratoriumreactoren

Vind de beste prijs

Video

KLD800 van de de Vlakke Maatptfe Antenne van de reeks80g Radar de Grootte Kleine Blinde vlek

Vind de beste prijs

Video

0,1 m ~ 3 m capacitieve waterniveausensor Hoge prestaties en breed bereik

Vind de beste prijs

1m Vloeibare van het de Sensorip67 Vloeibare Niveau van het Tankniveau de Meterrs485 Output

Vind de beste prijs

Neem contact met ons op

86--17719566736

Contact opnemen

Productbeschrijving

RS232 Output 1m Ultrasone Niveaumeter 40KHZ Frequentie IP67 Tank Waterniveausensor

Productspecificaties

Kenmerk	Waarde
Product	Ultrasone Afstandssensor
Detectiebereik	50mm~1000mm
Transducer Frequentie	40KHZ
Bedrijfsspanning	24VDC
Limiet Werkspanning	3.6VDC~30VDC
IP-graad	IP67
Uitgang	RS232/RS485

Technische Parameters

Algemene Specificaties

Detectiebereik	100...1000 mm
Onbruikbaar gebied	0...100 mm
Standaard doelplaat	100 mm x 100 mm
Transducer frequentie	ongeveer 220 kHz
Reactievertraging	ongeveer 50 ms

Indicatoren/Bedieningsmiddelen

LED blauw	inschakelen
LED geel	indicatie van de schakeltoestand knipperend: programmafunctie object gedetecteerd
LED rood	permanent rood: Fout Rood, knipperend: programmafunctie, object niet gedetecteerd

Elektrische Specificaties

Bedrijfsspanning UB	15...30 V DC, rimpel 10 %SS
Onbelaste stroom I0	≤ 45 mA

Ingang

Ingangstype	1 TEACH-IN ingang
Bedrijfsbereik	A1: -UB ... +1 V, A2: +6 V ...+UB
Ingangsimpedantie	> 4.7 kΩ
TEACH-IN programmapuls	≥ 1 s

Uitgang

Uitgangstype	1 schakeluitgang E4, NPN NO/NC, programmeerbaar
Nominale bedrijfsstroom Ie	200 mA, kortsluiting/overbelasting beveiligd
Standaardinstelling	Schakelpunt A1:70mm Schakelpunt A2: 800mm
Spanningsval	≤ 2.5 V
Herhaalnauwkeurigheid	≤1 %
Schakelfrequentie f	≤ 13 Hz
Bereik hysteresis H	2 % van de ingestelde bedrijfsafstand
Temperatuurinfluens	±1.5% van de volledige schaalwaarde

Omgevingscondities

Omgevingstemperatuur	-25...70℃(248...343K)
Opslagtemperatuur	-40...85℃(233...358K)

Mechanische Specificaties

Aansluiting	V1 connector(M12×1),4-pins
Beschermingsgraad	IP67
Materiaal Behuizing	messing, vernikkeld
Transducer	epoxyhars/holle glazen bol mengsel; schuim polyurethaan, afdekking PBT

Afmetingen

Elektronische Interface en Signaaldefinitie

Sensor Functie Beschrijving

Parameter Aanpassing

De ultrasone sensor beschikt over een schakeluitgang met twee teachbare schakelpunten. Deze worden ingesteld door de voedingsspanning - UB of + UB toe te passen op de TEACH-IN ingang. De voedingsspanning moet minimaal 1 s op de TEACH-IN ingang worden toegepast. LED's geven aan of de sensor het doel heeft herkend tijdens de TEACH-IN procedure. Schakelpunt A1 wordt geleerd met - UB, A2 met +UB. Acht verschillende uitgangsfuncties kunnen worden ingesteld.

Schakelpunt, Afstand instellen alleen na inschakelen. De interne klok kan garanderen dat deze niet kan worden gewijzigd na 5 minuten na het inschakelen. Als u het schakelpunt wilt wijzigen, kan de gebruiker de gewenste afstand alleen instellen na het opnieuw opstarten van de voeding.

TEACH-IN Modi

TEACH-IN venstermodus, normaal-open functie
- Zet doel op dichtbij schakelpunt
- TEACH-IN schakelpunt A1 met - UB
- Zet doel op ver weg schakelpunt
- TEACH-IN schakelpunt A2 met + UB
TEACH-IN venstermodus, normaal-gesloten functie
- Zet doel op ver weg schakelpunt
- TEACH-IN schakelpunt A2 met - UB
- Zet doel op dichtbij schakelpunt
- TEACH-IN schakelpunt A1 met + UB
TEACH-IN schakelpunt, normaal-open functie
- Zet doel op dichtbij schakelpunt
- TEACH-IN schakelpunt A1 met - UB
- Bedek sensor met de hand of verwijder alle objecten uit het detectiebereik
- TEACH-IN schakelpunt A2 met + UB
TEACH-IN schakelpunt, normaal-gesloten functie
- Bedek sensor met de hand of verwijder alle objecten uit het detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Zet doel op dichtbij schakelpunt
- TEACH-IN schakelpunt A1 met + UB
TEACH-IN grote hysteresis interval, normaal-open modus
- Zet doel op dichtbij schakelpunt
- TEACH-IN schakelpunt A1 met + UB
- Zet doel op ver weg schakelpunt
- TEACH-IN schakelpunt A2 met - UB
TEACH-IN grote hysteresis interval, normaal-gesloten modus
- Zet doel op ver weg schakelpunt
- TEACH-IN schakelpunt A2 met + UB
- Zet doel op dichtbij schakelpunt
- TEACH-IN schakelpunt A1 met - UB
TEACH-IN detectie van objecten aanwezigheid normaal open modus
- Bedek sensor met de hand of verwijder alle objecten uit het detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Bedek sensor met de hand of verwijder alle objecten uit het detectiebereik
- TEACH-IN schakelpunt A2 met + UB
TEACH-IN detectie van objecten aanwezigheid normaal gesloten modus
- Bedek sensor met de hand of verwijder alle objecten uit het detectiebereik
- TEACH-IN schakelpunt A2 met +UB
- Bedek sensor met de hand of verwijder alle objecten uit het detectiebereik
- TEACH-IN schakelpunt A2 met -UB

Standaardinstellingen

A1=blinde zone, A2=nominale afstand

LED Displays

Displays afhankelijk van de bedrijfsmodus	Rode LED	Gele LED
TEACH-IN schakelpunt Object gedetecteerd Geen object gedetecteerd Object onzeker (TEACH-IN ongeldig)	uit knippert Aan	knippert uit uit
Normale werking	uit	Schakelstatus
Fout	aan	Vorige status

Installatievoorwaarden

Als de sensor wordt geïnstalleerd bij een omgevingstemperatuur die onder de 0℃ komt, moeten er goede beschermingsmaatregelen worden genomen. In geval van directe montage van de sensor in een doorlopend gat met behulp van de stalen moeren, moet deze in het midden van de behuizingsdraad worden bevestigd.
