Plaats van herkomst: | China |
Merknaam: | Kacise |
Modelnummer: | GXB12 |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Negotiable |
Verpakking Details: | karton |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 100+ |
Lengte: | 216mm | Breedte: | 84/89/105/108/114/121/140 mm |
---|---|---|---|
Hoog: | 71/74/76/83/89/105/108mm | Bevestigingsgaten: | M8 |
Resonante frequentie: | 5-10HZ | Buitenste montagegat afstand/L1 (mm): | 156/155.6 |
Afstand binnenste montagegat/L2(mm): | 66/66.6 | Maximale verticale vervorming (mm): | 34/37/40/44.7/49/66/68 |
Verticale statische belasting (Kg): | 146/135/106/97/93/53/42 | Verticale statische stijfheid (Kg/mm): | 36.6/32/24/20/18/8.6/6.6 |
Verticale dynamische stijfheid (Kg/mm): | 17.9/15.2/11/9/7.9/3.3/2.6 | 45° maximale vervorming (mm): | 47.8/51.8/56/63/71/91/95 |
45° statische belasting (Kg): | 117/109/89/82/77.8/46.7/37 | 45 ° statische stijfheid (kg/mm): | 23.6/20.8/15.9/13.7/12.3/6/4.7 |
45° dynamische stijfheid (Kg/mm): | 10.3/8.8/6.5/5.4/4.7/2.1/1.6 | Maximale vervorming van zijophanging (mm): | 36/39/42/47/52.8/68/71 |
Zijhangende statische belasting (Kg): | 91/86/66/62/60/26/20 | Zijhangende statische stijfheid (Kg/mm): | 13/11.2/7.8/6.5/6/2.7/1.9 |
Stijfheid zijophanging (Kg/mm): | 10/9.7/6.8/5.6/4.9/2.1/1.2 | Materiaal: | SS304 |
Gewicht (kg): | 1.1/1.1/1.2/1.26/1.3/1.43/1.5 | Of het nu gaat om productaanpassing: | Ja |
Hoog licht: | Verminder de Isolator van de de Kabeltrilling van de Lawaaidraad,De Isolator van de staalkabeltrilling,M8 de Schokisolatoren van de Draadkabel |

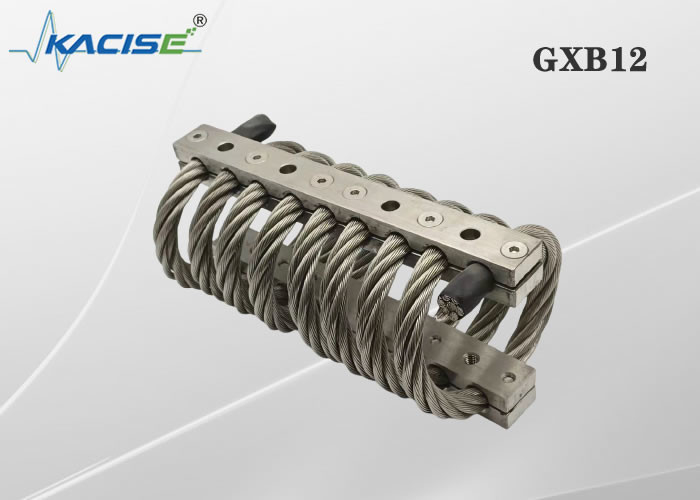

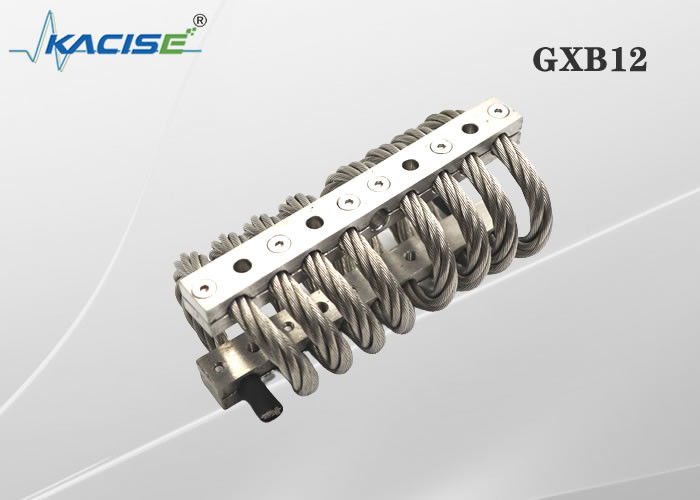

Productomschrijving
De de trillingsisolator van de draadkabel is koolstofstaal of roestvrij staalkader en de norm van roestvrij staalkabel volgens bepaald elastisch modulusberekening en ontwerp en vervaardiging van trilling en van de schokabsorptie apparaat. Kan trilling en effectenergie, het beschermingsapparaat effectief absorberen, lawaai verminderen. Het doel van verstrekt de hoge van het het materiaalleven en systeem betrouwbaarheid. Ons bedrijf produceert de isolator van de staalkabeltrilling kan trilling en effect effectief absorberen, lawaai verminderen. Wij gebruiken materialen en waarborgt de oppervlaktebehandeling, kwaliteitscontrolemethodes, de eigenschappen van het product zelf, de producten in de hoge lage temperatuur, het chemische corrosiemilieu, de sterke oxydatiereducerende eigenschappen, veel stof en hoog wrijvingmilieu, uitstekende prestaties, stabiel en betrouwbaar. Mijn die bedrijf wijd op de trillingsisolator van de draadkabel, commercieel vervoer, navigatieluchtvaart, chemische techniek, nationale defensiebouw en andere gebieden wordt gebruikt.
Materialen & Afwerkingsproducten
De kabel van de draadkabel, hebben wij internationaal standaard 304 roestvrij staal, triplexmateriaal goedgekeurd, zijn er gewoon staal drie, roestvrij staal 304 en het materiaal van de aluminiumlegering 6061-T6. Alle oppervlakten worden van te verzekeren triplexoppervlaktebehandeling gemaakt die aan de relevante de industrienormen en aan de militaire standaardvereisten voldoen.
Kan verkiezen om kabel van de oppervlakte de hete galvaniserende draad te hebben of het materiaal van de oppervlaktedeklaag zoals nylon, kan de prestaties van het product in ruwe milieu's effectief verhogen.
De Grafiek van de productgrootte
Productaantal | Hoog (mm) | Breedte (mm) | Productgewicht (kg) | Installatiemethode | Gatengrootte (mm) | Draadgrootte (mm) | Counterboreversmalling | |
Jgx-127-6-x-2736-a-s | 71 | ± 2,54 | 92 | 1.36 | A, B, C, D, E, S | Ø9.0 +0.130.38 | M8X1.25 M7X1.0 | 90° |
Jgx-127-6-x-2291-a-s | 74 | 102 | 1.43 | |||||
Jgx-127-6-x-2157-a-s | 76 | 105 | 1.5 | |||||
Jgx-127-6-x-1735-a-s | 83 | 121 | 1.67 | |||||
Jgx-127-6-x-1468-a-s | 89 | 133 | 1.81 | |||||
Jgx-127-6-x-1290-a-s | 105 | 144 | 2.02 | |||||
Jgx-127-6-x-1134-a-s | 108 | 156 | 2.18 |
Van de de pers geschikt test van de Pzrichting de gegevensblad
Krommeaantal | Productaantal | Statische lading (N) | Maximummisvorming (mm) | Trillingsstijfheid Kv kN/m | Effectstijfheid Ks kN/m |
1 | Jgx-127-6-x-2736-a-s | 2736 | 32 | 716 | 352 |
2 | Jgx-127-6-x-2291-a-s | 2291 | 38.1 | 531 | 246 |
3 | Jgx-127-6-x-2157-a-s | 2157 | 43.2 | 461 | 208 |
4 | Jgx-127-6-x-1735-a-s | 1735 | 48.8 | 343 | 147 |
5 | Jgx-127-6-x-1468-a-s | 1468 | 59.9 | 256 | 103 |
6 | Jgx-127-6-x-1290-a-s | 1290 | 74.7 | 196 | 72 |
7 | Jgx-127-6-x-1134-a-s | 1134 | 85.9 | 154 | 54 |
8 | Jgx-127-6-x-912-a-s | 912 | 102.6 | 111 | 37 |
45° geneigd van de de Ladingstest van de Persmontage de Gegevensblad
Krommeaantal | Productaantal | Statische lading (N) | Maximummisvorming (mm) | Trillingsstijfheid Kv kN/m | Effectstijfheid Ks kN/m |
1 | Jgx-127-6-x-2736-a-s | 1935 | 44.7 | 405 | 177 |
2 | Jgx-127-6-x-2291-a-s | 1624 | 52.8 | 298 | 126 |
3 | Jgx-127-6-x-2157-a-s | 1535 | 61 | 263 | 105 |
4 | Jgx-127-6-x-1735-a-s | 1223 | 68.6 | 194 | 74 |
5 | Jgx-127-6-x-1468-a-s | 1045 | 84.8 | 144 | 51 |
6 | Jgx-127-6-x-1290-a-s | 912 | 105.7 | 110 | 37 |
7 | Jgx-127-6-x-1134-a-s | 801 | 121.9 | 88 | 28 |
8 | Jgx-127-6-x-912-a-s | 623 | 144.8 | 62 | 19 |
Blad van de Testgegevens van de scheerbeurt het Rolling Lading
Krommeaantal | Productaantal | Statische lading (N) | Maximummisvorming (mm) | Trillingsstijfheid Kv kN/m | Effectstijfheid Ks kN/m |
1 | Jgx-127-6-x-2736-a-s | 1490 | 33 | 221 | 221 |
2 | Jgx-127-6-x-2291-a-s | 1223 | 40.1 | 156 | 156 |
3 | Jgx-127-6-x-2157-a-s | 1134 | 45.2 | 130 | 130 |
4 | Jgx-127-6-x-1735-a-s | 912 | 50.8 | 91 | 91 |
5 | Jgx-127-6-x-1468-a-s | 601 | 56.9 | 60 | 60 |
6 | Jgx-127-6-x-1290-a-s | 445 | 77.7 | 46 | 46 |
7 | Jgx-127-6-x-1134-a-s | 334 | 90.9 | 33 | 33 |
8 | Jgx-127-6-x-912-a-s | 222 | 107.7 | 23 | 23 |
Prestatiesparameters: trillingsstijfheid en effectstijfheid (Kv of Ks):
De stijfheid van de isolatoren van de draadkabel is niet-lineair. Er is een groot verschil in stijfheid tussen kleine en grote misvormingen.
De gebruikers kunnen volgens de parameters berekenen en selecteren die in het producthandboek en de formule worden getest wij, geven of ons contacteren, en onze ingenieurs zullen u van selectiebegeleiding voorzien.
De Grafiek van de productgrootte
Installatie
Wij bieden een volledige waaier van installaties, met inbegrip van aan, is het gat geïnstalleerd, verzonk hoofd te installeren schroef, inpast installatie, kunnen de keuzen van hogere en lagere splinters en opzettende gaten flexibele configuratie zijn. Wij verstrekken twee orde standaardduim en metrisch, ontmoet het nationale en buitenlandse materiaal, de invoer en de uitvoer van materiaalvereisten. De staalkabeloverlappingen, klanten kunnen volgens onze productspecificatie overeenkomstig het aantal draaien van het product van de draadkabel selectie en het boeken. Het minste aantal draaien is 2 overlappingen, is het meest meestal gebruikt 12 overlappingen, kan ook volgens het verzoek van de klant worden aangepast.
Toepassing
