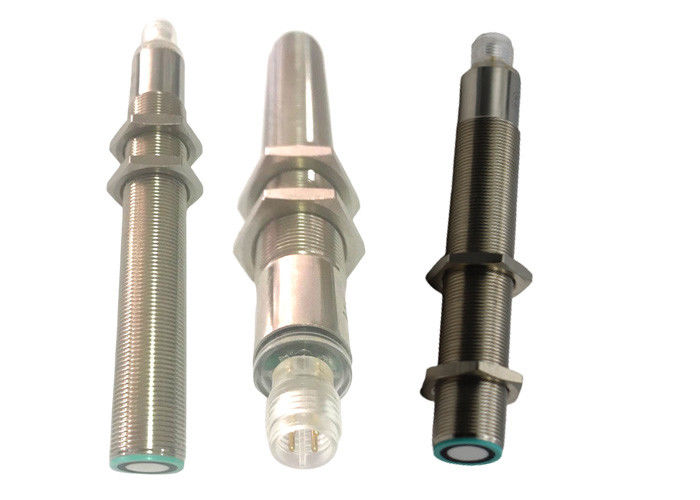

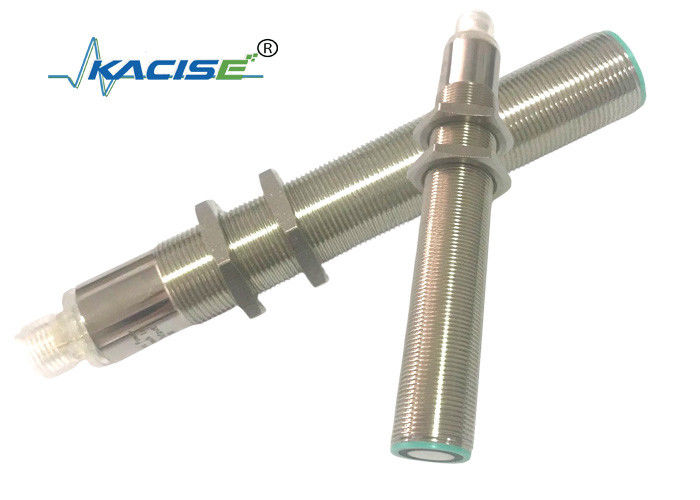

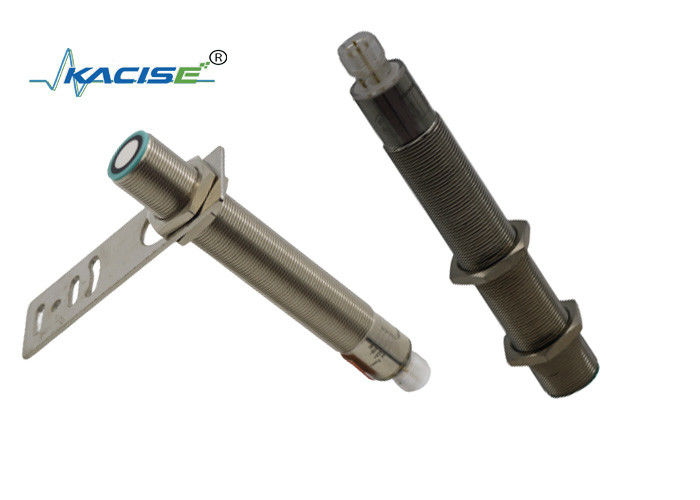

RS485 Uitgangssignaal lage kostprijs ultrasone vloeistofniveaumeter ultrasone tankwaterniveausensor
1. Parameter
Algemene specificaties
| Detectiebereik |
100...1000mm |
| Onbruikbaar gebied |
0 ... 100 mm |
| Standaard richtplaat |
100 x 100 mm |
| Transducerfrequentie |
circa 220 kHz |
| Reactievertraging |
ca. 50 ms |
Indicatoren/bedieningsmiddelen
| LED-blauw |
ingeschakeld |
|
LED geel
|
indicatie van de schakeltoestand
knipperend: programmafunctieobject gedetecteerd
|
|
LED rood
|
permanent rood: fout Rood, knipperend: programmafunctie, object niet gedetecteerd |
Elektrische specificaties
| Bedrijfsspanning UB |
15 ... 30 V DC, rimpel 10%SS |
| Nullast voedingsstroom I0 |
≤ 45mA |
Invoer
| Invoertype |
1 TEACH-IN-ingang |
|
bedrijfsbereik A1: -UB ... +1 V, bedrijfsbereik A2: +6 V ...+UB
|
| ingangsimpedantie: > 4,7 kΩ; TEACH-IN-programmapuls: ≥ 1 s |
Uitvoer
| Uitvoertype |
1 schakeluitgang E4, NPN NO/NC, programmeerbaar |
| Nominale bedrijfsstroom Ie |
200 mA, beveiligd tegen kortsluiting/overbelasting |
| Standaardinstelling |
Schakelpunt A1:70mm Schakelpunt A2: 800mm |
| Spanningsdaling |
≤ 2,5 V |
| Herhaal nauwkeurigheid |
≤1% |
| Schakelfrequentie f |
≤ 13 Hz |
| Bereikhysteresis H |
2% van de ingestelde werkafstand |
| Temperatuur invloed |
±1,5% van volledige schaalwaarde |
Omgevingsomstandigheden
| Omgevingstemperatuur |
-25…70℃(248...343K) |
| Opslagtemperatuur |
-40…85℃(233...358K) |
Mechanische specificaties
| Verbinding |
V1-connector (M12×1), 4-pins |
| Beschermingsgraad |
IP67 |
| Materiaal behuizing |
messing, vernikkeld |
| Transducer |
epoxyhars/holle glazen bolmengsel;
schuimpolyurethaan, afdekking PBT
|
2. Afmetingen
3. Elektronische interface en signaaldefinitie
4. Beschrijving van sensorfuncties
Pas de parameter aan
De ultrasoonsensor beschikt over een schakeluitgang met twee programmeerbare schakelpunten. Deze worden ingesteld door de voedingsspanning - UB of + UB aan te leggen op de TEACH-IN-ingang. Op de TEACH-IN-ingang moet minimaal 1 s voedingsspanning aanwezig zijn. Tijdens de TEACH-IN-procedure geven LED's aan of de sensor het doel heeft herkend. Schakelpunt A1 wordt ingeleerd met - UB, A2 met +UB. Er kunnen acht verschillende uitgangsfuncties worden ingesteld. Schakelpunt, afstand alleen instellen na inschakelen. De interne klok kan ervoor zorgen dat deze na 5 minuten bij inschakelen niet meer kan worden gewijzigd. Als de gebruiker het schakelpunt wil wijzigen, kan de gebruiker de verzoekafstand alleen instellen na een herstart van de stroomvoorziening.
TEACH-IN-venstermodus, normaal open-functie
- Zet het doel dichtbij het schakelpunt
- TEACH-IN schakelpunt A1 met - UB
- Stel het doel in op een ver schakelpunt
- TEACH-IN schakelpunt A2 met + UB
TEACH-IN-venstermodus, normaal gesloten functie
- Stel het doel in op een ver schakelpunt
- TEACH-IN schakelpunt A2 met - UB
- Zet het doel dichtbij het schakelpunt
- TEACH-IN schakelpunt A1 met + UB
TEACH-IN-schakelpunt, normaal-open-functie
- Zet het doel dichtbij het schakelpunt
- TEACH-IN schakelpunt A1 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
buiten detectiebereik
-TEACH-IN schakelpunt A2 met + UB
TEACH-IN-schakelpunt, normaal gesloten functie
- Bedek de sensor met de hand of verwijder alles
objecten buiten het detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Zet het doel dichtbij het schakelpunt
- TEACH-IN schakelpunt A1 met + UB
TEAC-IN groot hysterese-interval, normaal open modus
- Zet het doel dichtbij het schakelpunt
- TEACH-IN schakelpunt A1 met + UB
- Stel het doel in op een ver schakelpunt
- TEACH-IN schakelpunt A2 met - UB
TEAC-IN groot hysterese-interval, normaal gesloten modus
- Stel het doel in op een ver schakelpunt
- TEACH-IN schakelpunt A2 met + UB
- Zet het doel dichtbij het schakelpunt
- TEACH-IN schakelpunt A1 met - UB
TEACH-IN-detectie van de aanwezigheid van objecten in normaal open modus
- Bedek de sensor met de hand of verwijder alle voorwerpen
detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
detectiebereik
- TEACH-IN schakelpunt A2 met + UB
TEACH-IN-detectie van de aanwezigheid van objecten, normaal gesloten modus
- Bedek de sensor met de hand of verwijder alle voorwerpen uit het detectiebereik
- TEACH-IN-schakelpunt A2 met +UB
- Bedek de sensor met de hand of verwijder alle voorwerpen uit het detectiebereik
- TEACH-IN schakelpunt A2 met -UB
Standaardinstelling schakelpunt
A1=blind bereik,A2=nominale afstand
| LED-displays |
| Weergaven afhankelijk van de bedrijfsmodus |
Rode LED |
Gele LED |
|
TEACH-IN-schakelpunt
Object gedetecteerd
Geen object gedetecteerd
Object onzeker (TEACH-IN ongeldig)
|
uit knippert Aan
|
knippert uit
uit
|
| Normale werking |
uit |
Schakelstatus |
| Schuld |
op |
Vorige staat |
5. Installatievoorwaarden
Als de sensor wordt geïnstalleerd bij een omgevingstemperatuur die lager is dan 0 ℃, zou deze goed moeten voldoen aan de beschermende maatregelen. Bij directe montage van de sensor in een doorgaand gat met behulp van de stalen moeren, moet deze in het midden van de schroefdraad van de behuizing worden bevestigd.
