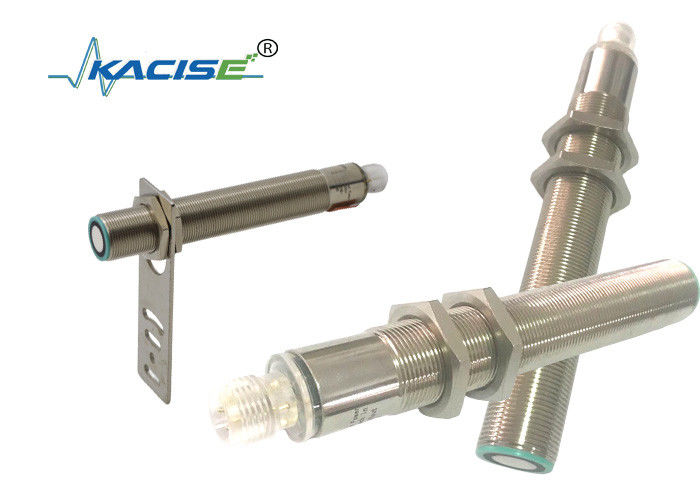

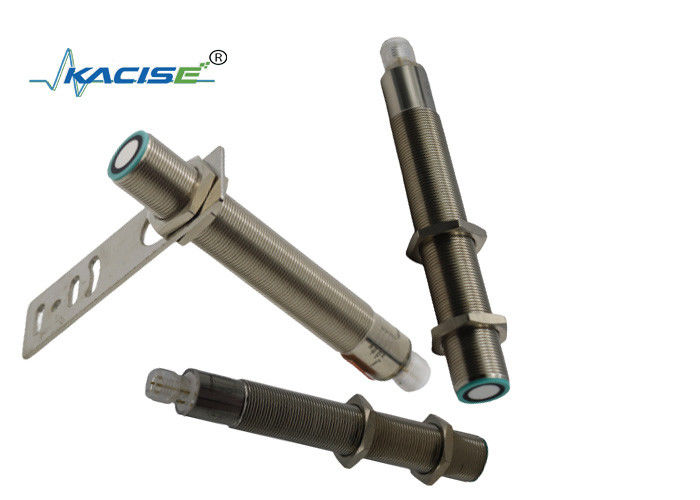

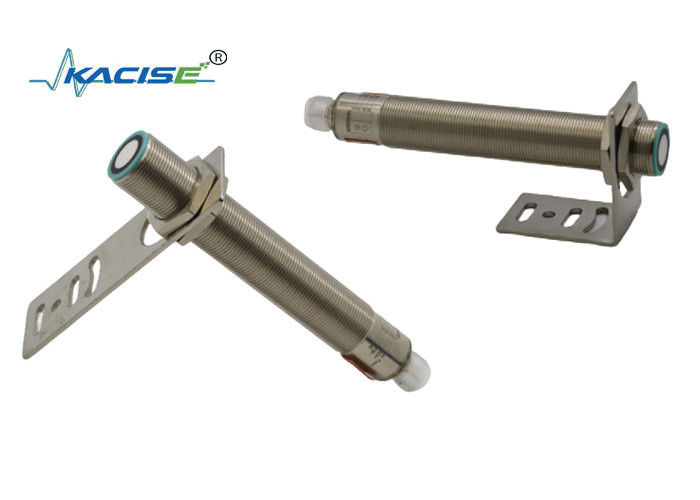

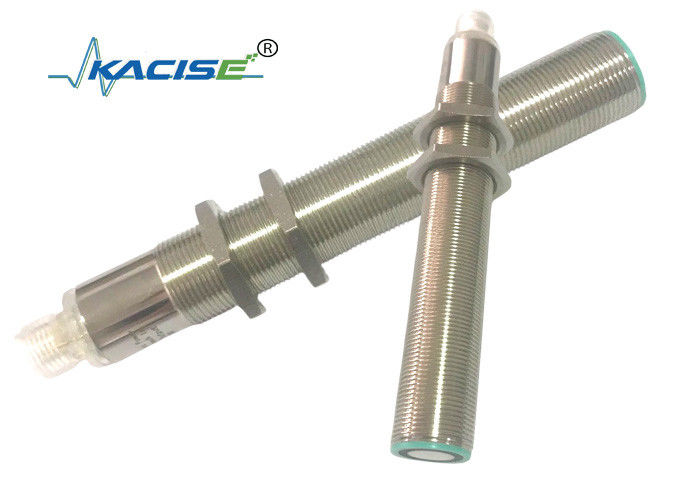

Name: RS485 Ultrasone niveausensor met 50 mm-1000 mm detectiebereik en IP67-bescherming voor vloeistoftankbewaking
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Thuis > producten > Vloeistofniveaumeter >

RS485 Ultrasone niveausensor met 50 mm-1000 mm detectiebereik en IP67-bescherming voor vloeistoftankbewaking

De chemische Meter van het Fabrieks Vloeibare Niveau

RS485 vloeibare Niveaumeter

40KHZ de vloeibare Sensor van het Tankniveau

Plaats van herkomst:

China

Merknaam:

KACISE

Certificering:

Modelnummer:

M18 KUS1000

Neem contact met ons op

Vraag een offerte

RS485 Ultrasone niveausensor met 50 mm-1000 mm detectiebereik en IP67-bescherming voor vloeistoftankbewaking

Productgegevens

Product:

Ultrasone Afstandssensor

Detectiebereik:

50 mm ~ 1000 mm

Omvormerfrequentie:

40 KHz

Bedrijfsspanning:

24Vdc

Grens het Werk Voltage:

3.6VDC~30VDC

IP-klasse:

IP67

Uitvoer:

RS232/RS485

Markeren:

De chemische Meter van het Fabrieks Vloeibare Niveau

RS485 vloeibare Niveaumeter

40KHZ de vloeibare Sensor van het Tankniveau

Betaling en verzendvoorwaarden

Min. bestelaantal

1 PCS

Verpakking Details

elke eenheid heeft een individueel doosje en alle dozen zijn verpakt in standaardverpakkingen of op

Levertijd

5-8 werkdagen

Betalingscondities

T/T,Western Union,MoneyGram

Levering vermogen

1000 stuks per week onderhandelbaar

Verwante producten

316 capacitieve niveausensor van roestvrij staal met IP67-bescherming en HART-communicatie voor ruwe omgevingen

Vind de beste prijs

80 GHz radarelevemeter voor hoge temperatuur en corrosieve tanks met FMCW-technologie

Vind de beste prijs

KLD806 80G FM Radar Level Sensor met 80GHz Frequency Flange Mounting en PTFE Antenne voor Cement Silos

Vind de beste prijs

26 GHz-frequentieradarniveaumeter met niet-contactmeting en IP67-bescherming voor vloeistofniveaumonitoring

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

RS485 Uitgang Signal lage kosten prijs ultrasone vloeistof niveau meter meter ultrasone tank water niveau sensor

1. Parameter

Algemene specificaties

Sensorbereik	100... 1000 mm
Onbruikbare oppervlakte	0... 100 mm
Standaarddoelplaat	100 mm x 100 mm
Frequentie van de transducer	ongeveer 220 kHz
Reactievertraging	ongeveer 50 ms

Indicatoren/werkingsmiddelen

LED blauw	aan- en uitschakelen
LED-geel	aanduiding van de overstaptoestand flitsend: programmafunctieobject gedetecteerd
LED rood	Permanent rood: Fout Rood,flitsen: programmafunctie,object niet gedetecteerd

Elektrische specificaties

Werkspanning UB	15... 30 V DC, golf 10 % SS
Stroomtoevoer zonder belasting I0	≤ 45 mA

Invoer

Invoertype	1 Invoer voor TEACH-IN
	werkbereik A1: -UB... +1 V, werkbereik A2: +6 V...+UB
	Invoerimpedantie: > 4,7 kΩ ; TEACH-IN-programmapuls: ≥ 1 s

Output

Outputtype	1 schakelaar-uitgang E4, NPN NO/NC,programmabel
Nominale werkstroom Ie	200 mA, kortsluitings-/overbelastingbescherming
Standaardinstelling	Schakelpunt A1:70 mm Schakelpunt A2: 800 mm
Spanningsverlies	≤ 2,5 V
Herhalingsnauwkeurigheid	≤ 1 %
Schakelfrequentie f	≤ 13 Hz
Range hysteresis H	2 % van de ingestelde werkweg
Invloed van de temperatuur	±1,5% van de volle schaalwaarde

Omgevingscondities

Omgevingstemperatuur	-25...70°C ((248...343K)
Bergingstemperatuur	-40...85°C ((233...358K)

Mechanische specificaties

Verbinding	V1-aansluiting ((M12×1), 4-pin
Beschermingsniveau	IP67
Materiële huisvesting	met een breedte van niet meer dan 50 mm
Transducer	epoxyhars/hol glasbolmengsel; schuimpoliuretaan, PBT-deklaag

2. Afmetingen

3. Definitie van elektronische interface en signalen

4Beschrijving van sensorfuncties

Pas de parameter aan

De ultrasone sensor is voorzien van een schakelaar met twee onderwijsbare schakelpunten die worden ingesteld door de voedingsspanning - UB of + UB - op de TEACH-IN-invoer toe te passen.De voedingsspanning moet gedurende ten minste 1 s op de TEACH-IN-invoer worden aangebracht..LED's geven aan of de sensor het doel tijdens de TEACH-IN-procedure heeft herkend. Schakelpunt A1 wordt geleerd met - UB,A2 met +UB. Acht verschillende uitvoerfuncties kunnen worden ingesteld.SchakelpuntDe interne klok kan verzekeren dat niet kan worden veranderd na 5 minuten wanneer de stroom aan.De gebruiker kan de afstand alleen instellen na het opnieuw opstarten van de stroom.

TEACH-IN-venstermodus, normaal open functie
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
- Zet doelwit op ver schakelpunt.
- TEACH-IN-schakelpunt A2 met + UB
TEACH-IN-venstermodus, normaal gesloten functie
- Zet doelwit op ver schakelpunt.
- TEACH-IN schakelpunt A2 met - UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
TEACH-IN-schakelpunt, normaal open functie
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
uit het detectiereik
-TEACH-IN-schakelpunt A2 met + UB
TEACH-IN-schakelpunt, normaal gesloten functie
- Bedek de sensor met de hand of verwijder alle
voorwerpen uit het detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
TEAC-IN groot hysteresisinterval, normaal open modus
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN schakelpunt A1 met + UB
- Zet doelwit op ver schakelpunt.
- TEACH-IN schakelpunt A2 met - UB
TEAC-IN groot hysteresisinterval, normaal gesloten modus
- Zet doelwit op ver schakelpunt.
- TEACH-IN-schakelpunt A2 met + UB
- Zet doelwit in de buurt van het schakelpunt.
- TEACH-IN-schakelpunt A1 met - UB
TEACH-IN detectie van voorwerpen aanwezigheid in normaal geopende modus
- Bedek de sensor met de hand of verwijder alle voorwerpen
detectiebereik
- TEACH-IN schakelpunt A2 met - UB
- Bedek de sensor met de hand of verwijder alle voorwerpen
detectiebereik
- TEACH-IN-schakelpunt A2 met + UB
TEACH-IN detectie van voorwerpen in normaal gesloten modus
- Bedek de sensor met de hand of verwijder alle objecten uit het bereik van de sensor
- TEACH-IN-schakelpunt A2 met +UB
- Bedek de sensor met de hand of verwijder alle objecten uit het bereik van de sensor
- TEACH-IN-schakelpunt A2 met -UB
Standaardinstelling van het schakelpunt
A1=blindbereik,A2=nominale afstand

LED-displayen
Displays afhankelijk van de werkwijze	Rode LED	Gele LED
Teach-in-omschakelingspunt Object gedetecteerd Geen voorwerp gedetecteerd Voorwerp onzeker ((Teach-IN ongeldig)	uit flitsen Op	flitsen uit uit
Normale werking	uit	Overschakeling
Fout	op	Vorige staat

5Installatievoorwaarden

Als de sensor wordt geïnstalleerd bij een temperatuur van minder dan 0°C, dient deze goed te functioneren op het gebied van de beschermingsmaatregelen.het moet worden bevestigd in het midden van de behuizing draad.
