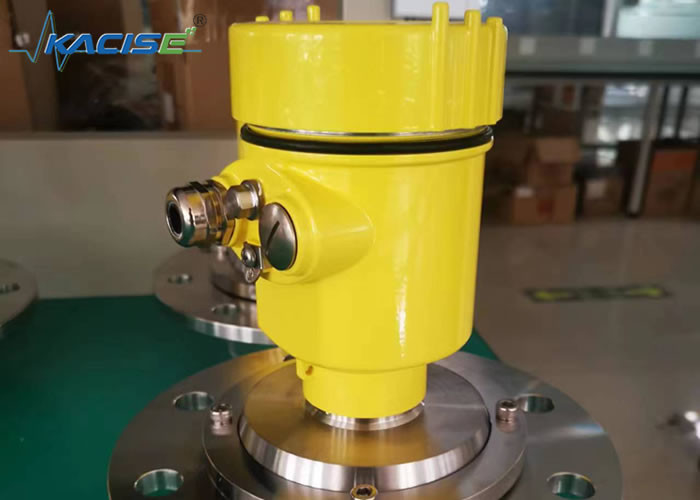

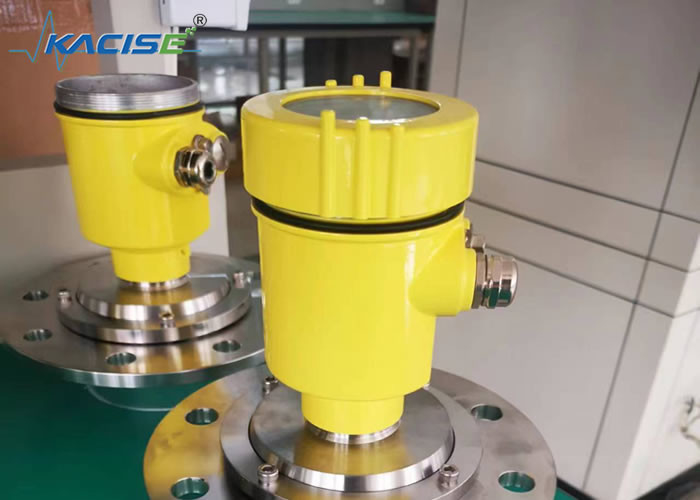

KLD803 4 - 20mA/HERT/de Sensor van de de Radarafstand van RS485 Modbus voor het Stevige Blok van het Poederdeeltje

1. Productoverzicht

De antenne van de radar sensor zendt een smalle magnetische puls uit die zich in de ruimte verspreidt met de snelheid van het licht.een deel van de energie wordt weerkaatst en ontvangen door dezelfde antenneHet tijdsinterval tussen de verzonden en de ontvangen puls is evenredig met de afstand van de antenne tot het oppervlak van het gemeten medium.De 80GHz intelligente radarbeeldmeter is geschikt voor niet-contact continue meting van het niveau van vloeistofIn de gevallen waarin de temperatuur en druk sterk veranderen, bestaan inert gas en ontvlieging.

Het hardware systeem maakt gebruik van geavanceerde microprocessors en ingebedde systeemverwerkingssoftware.Dit maakt het product toepasbaar op verschillende complexe industriële installatieomstandigheden.
Met de technologie voor de voorbehandeling van de lege tank kan het instrument effectieve echo's correct identificeren en correcte meetresultaten verkrijgen, zelfs bij meerdere valse echo-interferenties.
Niet aangetast door verschillende ingewikkelde werkomstandigheden, zoals sterke fluctuaties van het oppervlak, schuim, vocht en stof.

2.Inleiding van het product

Model KLD803 Toepassing van vast poeder, deeltjes en blokken Meetbereik 0-120 m Procesverbindingsflens Antenne met een lens van 78 mm (PTFE-geïntegreerde gevulde antenne) Precisiteit ± 5 mm Beschermingsgraad IP67 Explosiebestendige klasse Exd IIC T6 Gb Frequentie 76-81 GHz Stroomvoorziening voor twee-/vier-/zesdraadsysteem (DC24V/AC220V) Signaluitgang 4~20mA/HART/RS485 Modbus Display/programmering programmeur met Bluetooth/5G remote netwerk debugging

3.Technische specificaties

4.De structurele afmetingen

Schematisch diagram van het verbindingsproces van de pijpleiding, grootte bij kamertemperatuur

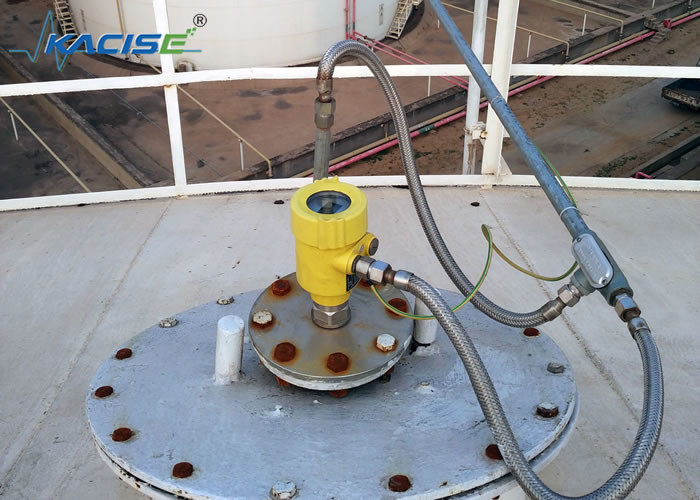

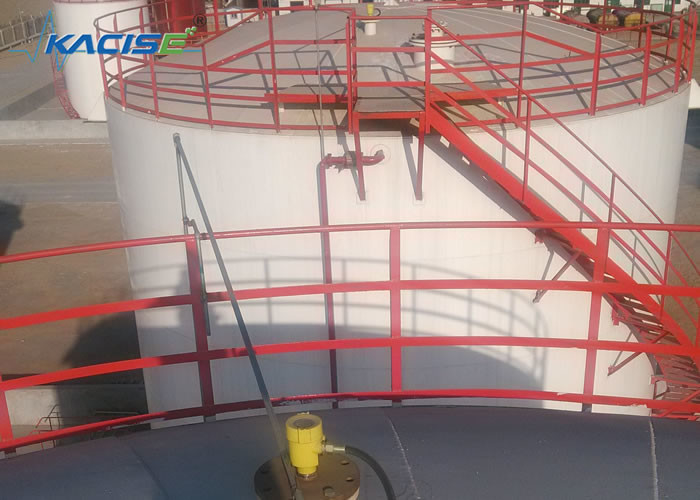

5Installatie
Twee plaatsen voor de installatie:
(1) Het streefmateriaalniveau moet zo worden uitgelijnd dat het loodrecht op het materiaalvlak ligt;
(2) Vermijd valse echo's. Zie de volgende punten voor typische arbeidsomstandigheden.
● Zorg ervoor dat er binnen het straalbereik geen obstakels zijn, zoals ladders en trappen.

Figuur 5 1 Schematisch schema van de plaats van de installatie van het instrument

● De instrumentinstallatie moet ervoor zorgen dat de antennestraal de voedingsinlaat vermijdt, zoals aangegeven op figuur 5-2.

Figuur 5 2 Antennenstraal die de voedingsinlaat vermijdt

● Het apparaat moet ten minste 20 cm van de vatwand worden geplaatst, anders kan het, zoals in figuur 5 tot en met 3, verkeerde metingen geven.
Opmerkingen: De spoel van de installatie voor vloeistofmeting moet loodrecht op de grond liggen.

Figuur 5 3 Installatie op een afstand van ten minste 20 cm van de vaatwand

● De vaste kegelcontainer moet ervoor zorgen dat de straal zoveel mogelijk op de bodem van de tank is gericht, anders kunnen de meetresultaten op de bodem van de tank onjuist zijn.zoals weergegeven in figuur 5-4.

Figuur 5 4 De kegelvormige tank zorgt ervoor dat de straal zo ver mogelijk naar de bodem van de tank wordt gericht.

6. Productbedradingsdiagram
6.1 Bedradingsschema van een enkelkamera-omhulsel met 24 VDC-stroomvoorziening met vier draadproducten

Fig. 6-1 Bedradingsdiagram van vier draadproducten
In een vierdraadsysteem is de analoge uitgang van 4-20mA twee afzonderlijke terminals, met uitzondering van de 24V-stroomtoevoerterminal.die handig is voor verbinding en debugging met de pc of de site die 485 interface.

6.2 Bedradingsschema van een enkelkamera-omhulsel met 24VDC-stroomvoorziening met twee draden

Fig.6-1 Bedradingsdiagram van tweedraadproducten

In de toepassing van het twee-draad systeem heeft het instrument naast de traditionele stroomtoevoerterminal (uitgang 4-20mA) ook een seriecommunicatieterminal.die gemakkelijk te verbinden is met de huidige IOT-apparatuur of transparante transmissietoestellen voor afstandsbediening en debugging.

Modelkeuze-tabel
80 GHz FM-radarniveaumeter
