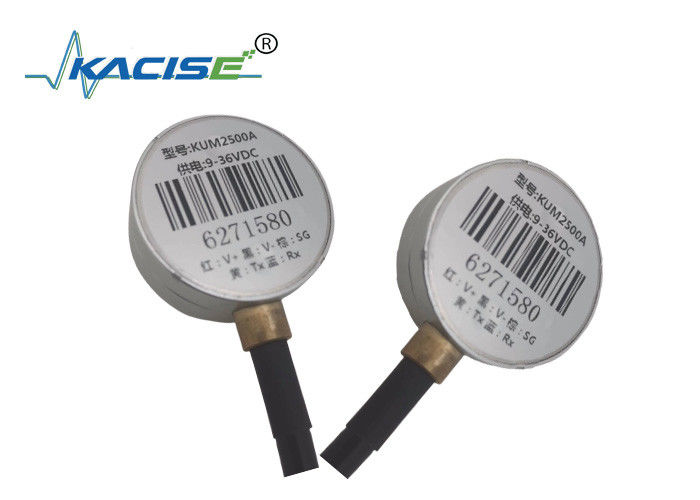

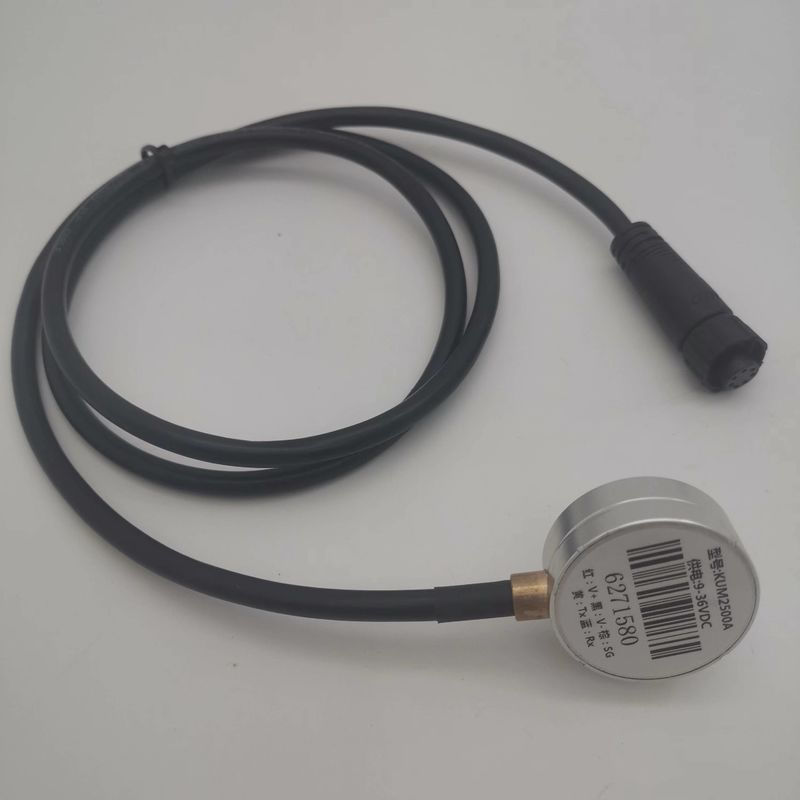

Contactloze ultrasone externe salpeterzuurtanks niveaumeter met RS485-communicatie

Externe vloeistofhendelsensor met sonarbereikprincipe, waarbij de temperatuurgeïntegreerde sensor wordt gebruikt om het sonarsignaal te verwerken. de sensor wordt in de buitenwand van de tank geplakt. Gebruikmakend van het gepatenteerde algoritme om de hoogte van de vloeistof in de tank te berekenen en uit te voeren naar een afstandsbedieningssysteem (bijv. DCS) via (4-20) mA, HART, RS-485, Modbus.
Volgens de figuur rechts wordt de tijd genomen voordat het signaal wordt verzonden en vervolgens wordt ontvangen van het vloeistofoppervlak. Signalen van de transducer worden in de processor ingevoerd en vervolgens verwerkt door een gepatenteerd algoritme om de hoogte van de vloeistof te berekenen volgens de formule:
H=αV(t-t1)/2
H: hoogte van de vloeistof
v: geluidssnelheid in de vloeistof
t: tijd tussen verzonden en ontvangen signaal
tg: voortplantingstijd in de tankwand
α: vloeistofcompensatiefactor

• LPG-tanks
• Vloeibare ammoniaktanks
• Tanks voor vloeibaar propaan
• Brandstoftanks
• Zuren/oplosmiddelentanks
• Geconcentreerde zwavelzuurtanks (98%)
• Salpeterzuurtanks
• Zoutzuurtanks

• Echte niet-invasieve detectietechnologie
• De sensor plakt aan de buitenkant van de tankbodem
• Geschikt voor de meeste vormen en maten blikjes
• Uitvoer naar telemetriesysteem - verschillende opties
• CNEX goedgekeurd voor gebruik in gevaarlijke omgevingen (processor en sensor)
• Temperatuur geïntegreerde sensor
• Lage kosten, betrouwbare en nauwkeurige tankmeting
• Niet beïnvloed door druk
• Eenvoudige installatie - geen tankinbraak
• Eenvoudige aanpassing aan bestaande tanks
• Geen downtime tijdens de installatie
• Geen bewegende delen – geen onderhoud

Om de geschikte druksensor voor u te kiezen, stuurt u ons onderstaande informatie met de feedback.

1. Toepassingsgebied
2. nauwkeurigheid
3. uitgangssignaal
4. voedingsspanning
5. Meetbereik
6. medium
7. temperatuur bereik
