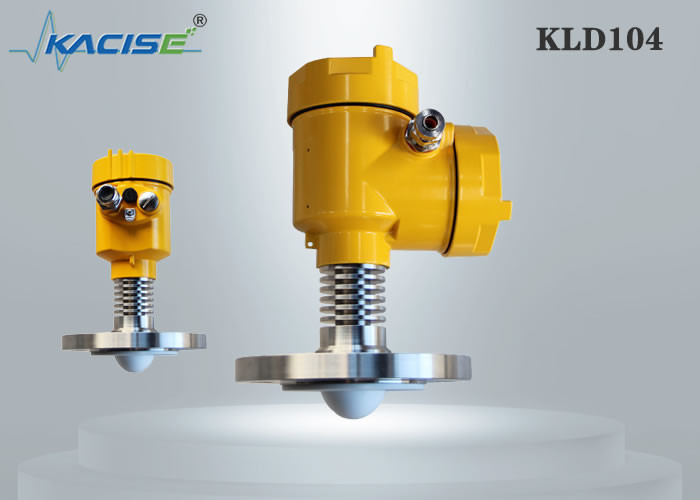

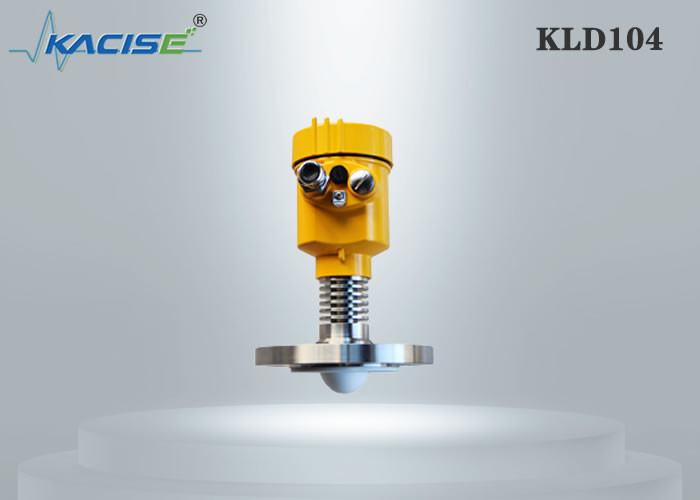

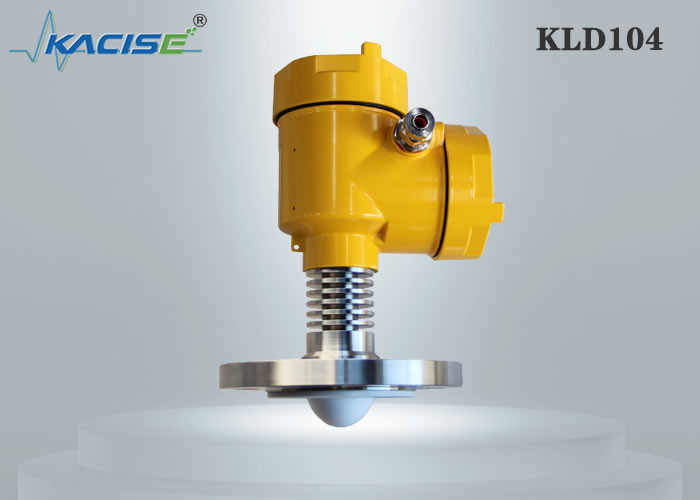

KLD104 van de vloeibaar Niveaumeter en Zender de Meter van het Radarniveau

80G het Niveaumeter van de FMradar

Principe:
Het algemene principe van de de radar vlakke maat van de FM ononderbroken golf is dat de radar elektromagnetische golven op de bovenkant van de tank uitzendt, en de elektromagnetische golven worden ontvangen door de radar na wordt nagedacht door het middel. Het frequentieverschil δf tussen het ontvangen signaal en het overgebrachte signaal is evenredig aan de afstand R van de oppervlakte van het middel: R=C (snelheid) *δf (frequentieverschil)/2/K (de helling van de frequentiemodulatie). Omdat de snelheid van licht C en de helling K van de frequentiemodulatie gekend zijn, kan het frequentieverschil δf worden geschat om de afstand R van het standpunt van de radarinstallatie aan de materiële oppervlakte, en dan door de bekende totale hoogte van de tank te verkrijgen, de ruimteafstand van de radar aan de materiële die oppervlakte (als Lege hoogte wordt bedoeld) aftrekken om de hoogte van het materiële niveau te krijgen.

Kenmerk:
1. Millimeter-wave radar, met een metingsnauwkeurigheid van tot ±1mm, en een minimum dode hoek van 0.1m.
2. De kleinere antennegrootte stelt de meting van meer arbeidsvoorwaarden tevreden.
3. Een verscheidenheid van lensantennes, kleinere lanceringshoek, concentreerden meer energie, sterker echosignaal, in dezelfde industriële en mijnbouwomstandigheden, vergeleken bij andere radar hebben de producten hogere betrouwbaarheid.
4. Met sterkere penetrability, kan het normaal worden gebruikt zelfs als er adhesie en condensatie zijn.
5. De dynamische signaalwaaier is groter, en de meting van laag diëlektrische constantemiddel is stabieler.
6. Een verscheidenheid van metingswijzen, de tijd van de radarreactie in de snelle metingswijze is minder dan 1S.

Technische parameter

Mededeling en het zuiveren
Het instrument kan door LDM op het gebied worden gezuiverd, en kan ook aan de PC-kant met de facultatieve hostcomputersoftware worden gezuiverd. De verbinding tussen de meter en PC is als volgt:
om te communiceren met:
1. USB aan de periodieke kabel van RS485 (four-wire systeem);
2. USB aan de periodieke kabel van TTL (two-wire systeem);
3. USB aan hert-Modem (two-wire systeem) voor mededeling.
4. Door het mobiele zuiveren van telefoonbluetooth, is zuiveren het ter plaatse veiliger en geschikter.
5. 4G netwerk, het verre zuiveren door verre module.

Productgrootte (eenheid: mm)

Gebiedstoepassing
