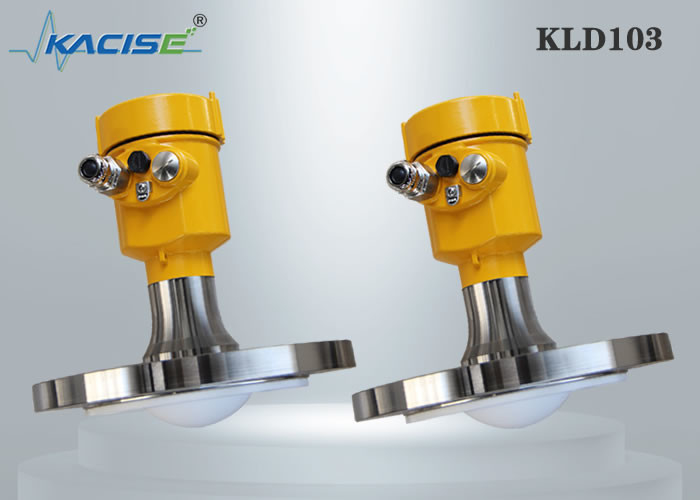

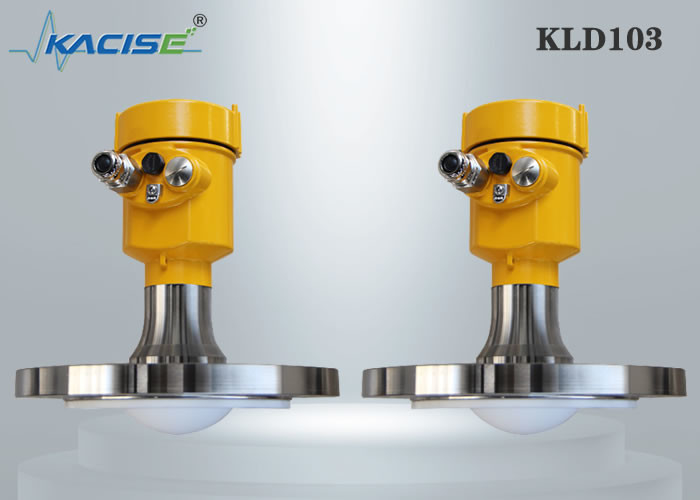

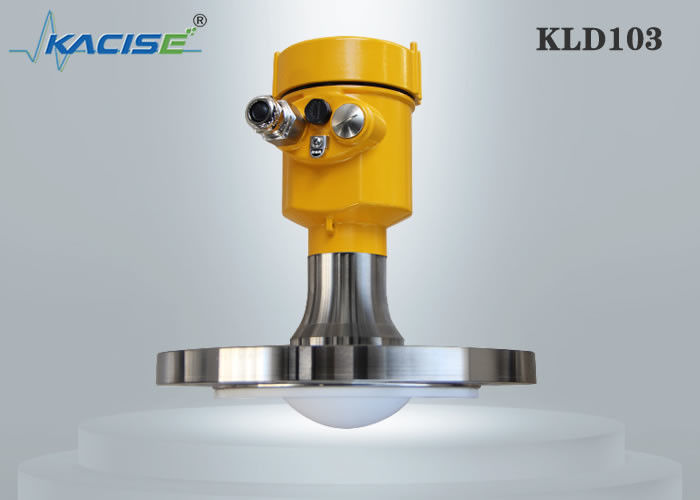

KLD103 van de de Meterradar van het hoge Precisie Vloeibare Niveau de Waterspiegelzender

80G het Niveaumeter van de FMradar

Het meten van principe
Een radarsignaal wordt uitgezonden via een antenne, van de productoppervlakte weerspiegeld en na een tijd t. ontvangen. Het gebruikte radarprincipe is FMCW (de Frequentie moduleerde Ononderbroken Golf).
De FMCW-Radar brengt een hoge frequentiesignaal over de waarvan frequentie lineair tijdens de metingsfase stijgt (genoemd het frequentiebereik). Het signaal wordt uitgezonden, de het meten oppervlakte overdacht en met een tijdvertraging, t.-Vertragingstijd, t=2d/c ontvangen, waar D de afstand aan de productoppervlakte is en c de snelheid van licht in het gas boven het product is.
Voor verdere signaalverwerking wordt het verschil Δf berekend vanaf de daadwerkelijke overgebrachte frequentie en de ontvangen frequentie. Het verschil is direct evenredig aan de afstand.
Een groot frequentieverschil beantwoordt aan een grote afstand en vice versa. Het frequentieverschil Δf wordt omgezet via Snel Fourier Transform (FFT) in een frequentiespectrum en dan wordt de afstand berekend van het spectrum. Het niveau vloeit uit het verschil tussen de tankhoogte en de gemeten afstand voort.

1. Zender
2. Mixer
3. Antenne
4. Afstand aan productoppervlakte, waar de verandering in frequentie aan afstand evenredig is
5. Differentiële tijdvertraging, Δt
6. Differentiële frequentie, Δf
7. Overgebrachte frequentie
8. Ontvangen frequentie
9. Frequentie
10. Tijd

De belangrijkste voordelen van KLD103-de meter van het de radarniveau van de reeksfm zijn als volgt:

• Gebaseerd op de zelf-ontwikkelde CMOS millimeter-wave radiofrequentiespaander, realiseert het een compactere radiofrequentiestructuur, een hogere signal-to-noise verhouding, en een kleinere dode streek.
• De werkende bandbreedte van 5GHz laat het product toe om hogere metingsresolutie en metingsnauwkeurigheid te hebben.
• De smalste 3° antennestralingshoek, de interferentie in het installatiemilieu heeft minder invloed op het instrument, en de installatie is geschikter.
• Kortere golflengten en betere bezinningseigenschappen op stevige oppervlakten.
• Steun het verre verminderen zuiveren en de verre verbetering, wachttijd en verbeteren het werkefficiency.
• Zuiveren van Bluetooth van de steun het mobiele telefoon, geschikt voor werk het ter plaatse van het personeelsonderhoud.
