80G van de de Meter Ononderbroken Frequentie van het radarniveau van de de Modulatiegolf Ultrasone het Niveaumeting

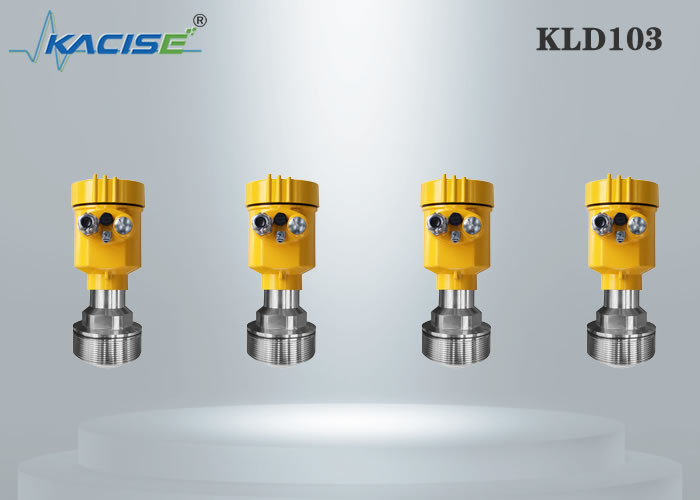

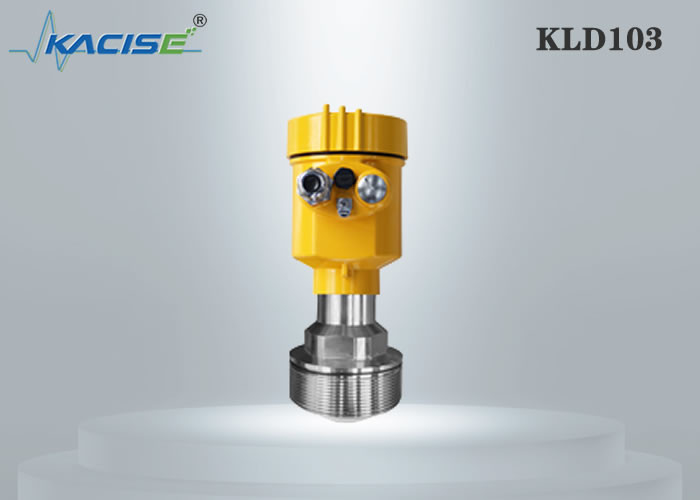

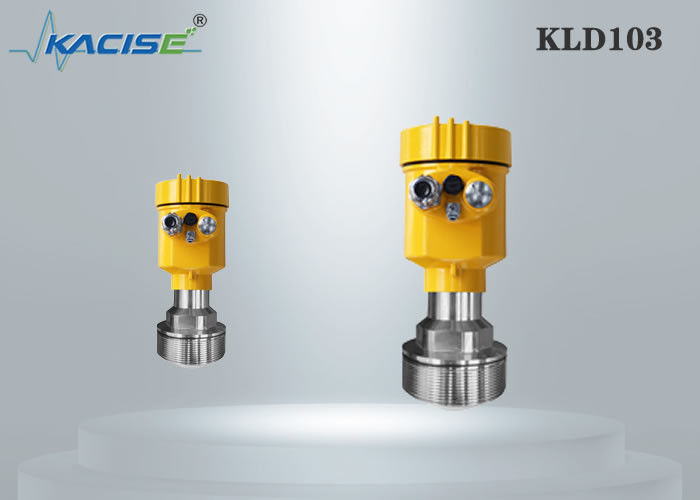

80G het Niveaumeter van de FMradar

Het meten van principe
Een radarsignaal wordt uitgezonden via een antenne, van de productoppervlakte weerspiegeld en na een tijd t. ontvangen. Het gebruikte radarprincipe is FMCW (de Frequentie moduleerde Ononderbroken Golf).
De FMCW-Radar brengt een hoge frequentiesignaal over de waarvan frequentie lineair tijdens de metingsfase (genoemd het frequentiebereik) stijgt. Het signaal wordt uitgezonden, de het meten oppervlakte overdacht en met een tijdvertraging, t.-Vertragingstijd, t=2d/c ontvangen, waar D de afstand aan de productoppervlakte is en c de snelheid van licht in het gas boven het product is.
Voor verdere signaalverwerking wordt het verschil Δf berekend vanaf de daadwerkelijke overgebrachte frequentie en de ontvangen frequentie. Het verschil is direct evenredig aan de afstand.
Een groot frequentieverschil beantwoordt aan een grote afstand en vice versa. Het frequentieverschil Δf wordt omgezet via Snel Fourier Transform (FFT) in een frequentiespectrum en dan wordt de afstand berekend van het spectrum. Het niveau vloeit uit het verschil tussen de tankhoogte en de gemeten afstand voort.

1. Zender
2. Mixer
3. Antenne
4. Afstand aan productoppervlakte, waar de verandering in frequentie aan afstand evenredig is
5. Differentiële tijdvertraging, Δt
6. Differentiële frequentie, Δf
7. Overgebrachte frequentie
8. Ontvangen frequentie
9. Frequentie
10. Tijd

Radar – de Voordelen in een oogopslag
Weinig of geen onderhoud

– Niet-contact

– Geen bewegende delen

– Geen recalibration
Gebruik in vele installaties

– Onaangetast door de procesvoorwaarden

– Hoge nauwkeurigheid

– Lange metende waaier 100 m

– Hoge druk (> 2000 psi)

– Hoge temperaturen (>800 °F)

– Hoge betrouwbaarheid (SIL 2 & 3)

Technische parameter

Productgrootte (eenheid: mm)

Gebiedstoepassing
