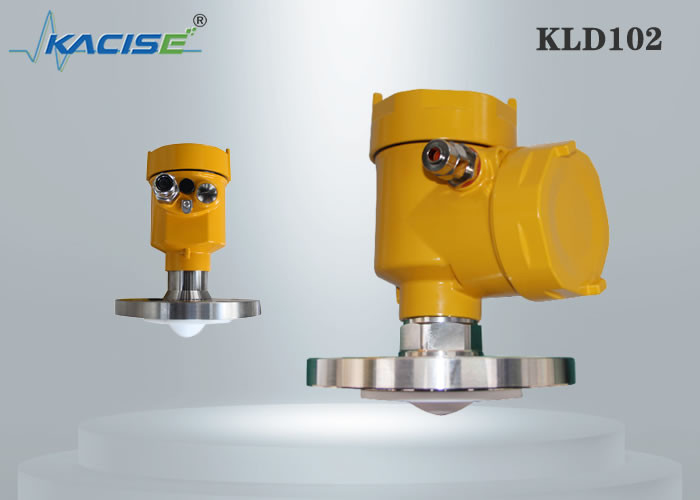

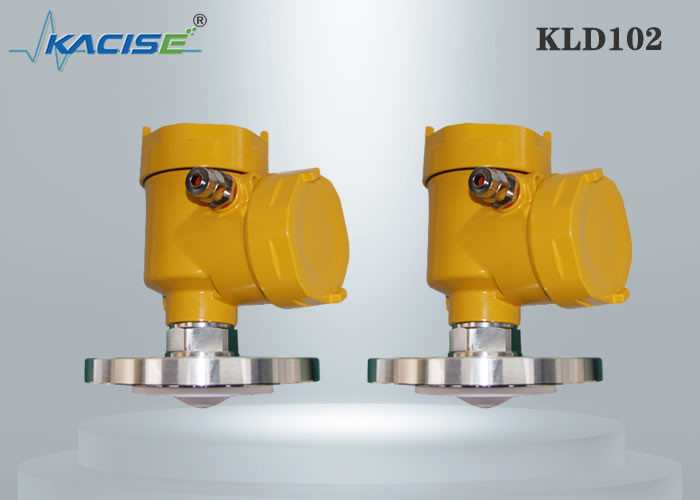

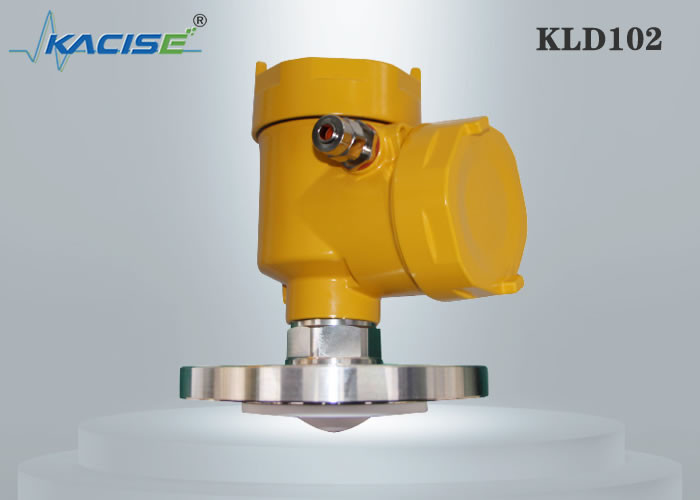

KLD102 Radarniveaumeter en radarwaterniveaumeter voor het meten van het vloeistofniveau of de afstand met beschermingsniveau IP67

80G FM-radarniveaumeter

Beginsel:
Het algemene beginsel van de FM-continuous wave radar-niveaumeter is dat de radar elektromagnetische golven op de bovenkant van de tank uitzendt.en de elektromagnetische golven worden door de radar ontvangen nadat ze door het medium zijn gereflecteerdHet frequentiedifferentie δf tussen het ontvangen signaal en het verzonden signaal is evenredig met de afstand R van het oppervlak van het medium:R=C (snelheid) *δf (frequentiediversiteit) /2/K (frequentiemodulatie helling)Omdat de lichtsnelheid C en de frequentiemodulatie helling K bekend zijn,het frequentiedifferentie δf kan worden geschat om de afstand R van de radarinstallatiepositie tot het materiaaloppervlak te verkrijgen, en dan door de bekende totale hoogte van de tank, de ruimtelijke afstand van de radar tot het materiaaloppervlak (de zogenaamde lege hoogte) aftrekken om de hoogte van het materiaalniveau te krijgen.

Kenmerkend:
1. Millimetergolfradar met een meetnauwkeurigheid tot ± 1 mm en een blind gebied van minimaal 0,1 m.
2De kleinere antenne voldoet aan de meting van meer werkomstandigheden.
3Een verscheidenheid aan lensantennen, een kleinere lanceerhoek, meer geconcentreerde energie, een sterker echosignaal, onder dezelfde industriële en mijnbouwomstandigheden,in vergelijking met andere radarproducten een hogere betrouwbaarheid hebben.
4Met een grotere doordringbaarheid kan het normaal worden gebruikt, zelfs bij hechting en condensatie.
5Het dynamische signaalbereik is groter en de meting van een laag dielektrisch constant medium is stabieler.
6Een verscheidenheid aan meetmodi, de reactietijd van de radar in de snelle meetmodus is minder dan 1 s.

Technische parameter

Communicatie en debugging
Het apparaat kan via LDM in het veld worden ontfoutst en kan ook aan de PC-zijde worden ontfoutst met de optionele gastcomputersoftware.
om met:
1. USB- naar RS485-seriale kabel (vierdraadsysteem);
2. USB-TTL-seriale kabel (tweedrade systeem);
3. USB naar Hart-modem (twee-draad systeem) voor communicatie.
4Door de Bluetooth-debugging van de mobiele telefoon is de on-site debugging veiliger en handiger.
54G-netwerk, remote debugging via de module.

Productgrootte (eenheid: mm)

Veldtoepassing
